1. PRÉSENTATION DU PRODUIT

Le débitmètre à lobes rotatifs de la série LL est un type de débitmètre volumétrique, également appelé débitmètre à lobes rotatifs. Doté d'une conception innovante, d'une esthétique soignée et d'une structure rationnelle, le débitmètre à racines liquides de la série LL offre une grande précision et une installation et une utilisation simplifiées. Il est largement utilisé dans les secteurs du pétrole, de l'énergie électrique, de la métallurgie, des transports, de la défense nationale et autres pour la mesure des fluides pétroliers et le règlement des transactions commerciales.

1.1 Principe de fonctionnement

working principle of roots flow meter

Lorsque le liquide mesuré traverse la chambre de mesure, une différence de pression se crée à l'entrée et à la sortie du débitmètre. Sous l'effet de cette différence de pression, les rotors Rootss se mettent en rotation. Simultanément, grâce à un système d'engrenages fixés sur l'arbre à lobes, les deux rotors Rootss maintiennent une rotation continue. À mesure que les rotors Rootss tournent, le liquide est évacué en continu du débitmètre à travers la chambre de mesure. Le volume de liquide traversant chaque rotor est quatre fois supérieur au volume de la chambre de mesure. Un accouplement étanche et un réducteur permettent de réduire le nombre de tours et de transmettre cette information au compteur, qui indique le débit instantané et le débit cumulé du liquide.

L'installation d'un transmetteur dans le mécanisme de comptage permet de créer un débitmètre avec transmetteur. Associé à des instruments d'affichage ou à des systèmes informatiques, il permet la transmission à distance de données (quantitatives, cumulatives, instantanées, etc.) pour la mesure et le contrôle automatisés. Pour les instructions d'utilisation, veuillez consulter le manuel de classification des instruments d'affichage.

1. 2. NORMES ET CERTIFICATIONS

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . PARAMÈTRES TECHNIQUES

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Matériaux des principaux composants et pression nominale

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Notes d'application :

• Série LL-AL : Les débitmètres en fonte sont largement utilisés pour diverses huiles et fluides non corrosifs.

• Série LL-EL : Les débitmètres en acier moulé conviennent aux fluides à haute pression et à faible viscosité.

• Série LL-LL : Alliage d'aluminium ultraléger pour fluides basse pression et faible viscosité.

1. 4. PLAGE DE DÉBIT

Les plages de débit varient en fonction de la viscosité du fluide et du degré de précision requis.

Unité de débit : m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Remarque : Pour les applications exigeant une précision de 0,2 % et des débits spécifiques, une structure à joint mécanique peut être utilisée avec des débits maximaux ajustés. Veuillez consulter le fabricant pour connaître les configurations spécifiques.

1.5. DIMENSIONS ET INSTALLATION

dimensions of roots flow meter

Veuillez vous référer au document séparé contenant les tableaux de dimensions pour obtenir les spécifications complètes :

• Débitmètre en fonte (série LL-AL) - Structure à joint magnétique

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Exemple d'explication du modèle : LL-AL25.06

Débitmètre à racines liquides LL

Coque en fonte d'aluminium + rotor en alliage d'aluminium

25-DN25

Pression 0,6 MPa

• Débitmètre en acier moulé (série LL-EL) - Structure à joint magnétique

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Exemple d'explication du modèle : LL-EL40.4

Débitmètre à racines liquides LL

Coque en acier moulé sous pression + rotor en alliage d'aluminium

40-DN40

Pression .4 4 MPa

2. CONFIGURATION DU DÉBITMÈTRE

Les débitmètres sont généralement livrés d'usine selon les configurations suivantes. Consultez le tableau ci-dessous pour connaître les modèles de compteurs compatibles et leurs paramètres de performance :

Type	Parameters	Pictures

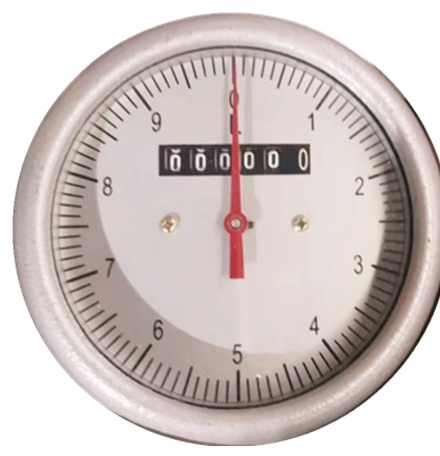

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

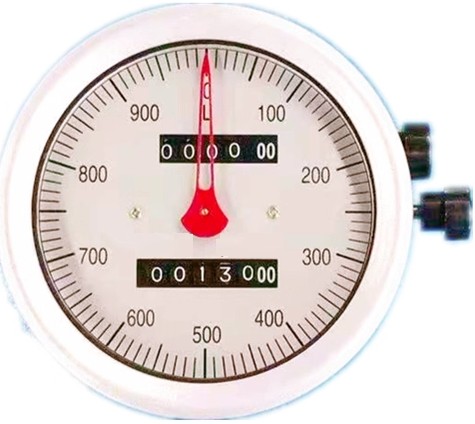

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. SÉLECTION DU MODÈLE

Le système de codage suivant est utilisé pour la sélection du modèle de débitmètre Liquid Roots :

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
