Le débitmètre à engrenages ovales de la série LC est un type de débitmètre volumétrique à déplacement positif (PD) ; il s'agit également d'un débitmètre volumétrique en ligne. Il mesure le volume d'écoulement à l'aide de deux engrenages de forme ovale. Les engrenages tournent lorsque le fluide traverse la chambre de mesure et un capteur magnétique détecte la rotation des engrenages, chaque rotation correspondant à un volume fixe de fluide. Le capteur à engrenages ovales possède une construction simple mais robuste, adaptée aux environnements difficiles. Ce type de débitmètre ovale est principalement utilisé pour mesurer l'écoulement de carburants, essence, fuel marin, diesel, huile de transmission, mélasse, sauces, sirops, résines, crèmes, etc. Le débitmètre entraîné par engrenages est largement utilisé dans l'industrie, la marine et la métallurgie. Le capteur à engrenages ovales constitue une solution économique et fiable pour la mesure du débit de carburant et d'huile.
Article connexe : [Aperçu du débitmètre à engrenages ovales ]
Principe de fonctionnement du débitmètre à engrenages ovales
Un débitmètre à engrenages ovales fonctionne sur le principe mécanique simple du liquide poussant une roue. Ce principe a été initialement démontré avec les roues à eau pour moudre le grain.
La construction de base consiste en deux engrenages ovales aux dents imbriquées, dont l'un contient un aimant dans un boîtier robuste. Le liquide mesuré entre dans la chambre et fait tourner les engrenages pour sortir de la chambre. Les engrenages sont montés sur un palier et l'aimant résiste aux dommages chimiques.
Le liquide remplit les espaces entre les dents des engrenages et la paroi externe du boîtier. La capillarité crée un joint liquide, garantissant que le volume exact de liquide dans l'espace est précis et constant. Chaque chambre est remplie et vidée sur un cycle constant – déplacement positif.
Chaque rotation des engrenages mesure le même volume de liquide. Un capteur à l'extérieur de la chambre détecte le passage de l'aimant et compte le nombre de rotations. Ce nombre de rotations permet de mesurer le volume de liquide passant dans le débitmètre à engrenages ovales. Vous voulez en savoir plus sur le principe du débitmètre à engrenages ovales ? Cliquez ici
Caractéristiques du débitmètre à engrenages ovales
✔ Choix parfait pour un débitmètre pour fluides à haute viscosité
✔ Débitmètre haute précision : 0,5 % ou option 0,2 %
✔ Débitmètre de liquide en ml/min disponible, débitmètre pour faibles débits
✔ Peut être fabriqué en débitmètre mécanique en ligne ou avec sortie impulsionnelle ou 4-20 mA
✔ Divers matériaux disponibles : fonte, acier moulé, acier inoxydable 304 ou 316L
✔ Aucune conduite droite requise lors de l'installation
✔ Taille du capteur de DN 2 à DN200 (débitmètre à engrenages ovales de 8 pouces)
✔ Débitmètre pour huile à faible coût, tel que fuel lourd, fuel léger, huile de lubrification, diesel, huile de palme, huile alimentaire, etc.
✔ Débitmètre mécanique pour huile
✔ Chaque débitmètre est rigoureusement calibré pour assurer la conformité aux spécifications de précision. Plus d'informations : [Exemple de rapport d'étalonnage usine du débitmètre à engrenages ovales]
Taille du débitmètre, de DN2 à DN200, différentes tailles, différents prix.
Matériau du débitmètre ovale : fonte, acier moulé, acier inoxydable 304 ou 316, différents matériaux = différents prix
Les fonctions du débitmètre à engrenages ovales affectent également le prix.
a. Débitmètre mécanique ou numérique électronique avec transmetteur
b. Option compteur numérique à engrenages ovales avec sortie : 4~20 mA, HART, impulsion ou RS485
c. Débitmètre à engrenages ovales pour fluides à haute viscosité ou haute température
d. Débitmètre à engrenages ovales haute pression ou non
Cependant, Silver Automation Instruments fournit des compteurs ovales à bas prix et à faible coût auprès de fabricants fiables de débitmètres à engrenages ovales avec livraison rapide.
Applications des débitmètres à engrenages ovales
Pour les applications dans les industries du carburant et de l'huile, les débitmètres à engrenages ovales sont la meilleure option pour une mesure volumétrique précise de divers fluides industriels. Ces compteurs à déplacement positif, conçus pour durer, sont excellents pour suivre l'écoulement du carburant, y compris l'essence et différents types de fuel avec compteur mécanique ou affichage numérique. Ils fonctionnent particulièrement bien avec des fluides difficiles comme le fuel lourd et le diesel grâce à leur construction robuste, garantissant un fonctionnement fiable même à haute température et pression. Ils sont également essentiels dans les installations chimiques et de fabrication en raison de leur capacité remarquable à mesurer des liquides à haute viscosité, tels que les lubrifiants, la mélasse et les résines. Les débitmètres à engrenages ovales fournissent des résultats précis et répétables, nécessaires pour optimiser les opérations et maintenir le contrôle qualité, que vous contrôliez le mélange d'additifs épais ou la consommation de carburant d'une flotte de véhicules.
Principaux types et matériaux des débitmètres à engrenages ovales LC et leurs applications
LC-A : Débitmètre à engrenages ovales en fonte, largement utilisé pour fluides à haute viscosité ou autres fluides non corrosifs pour la fonte. Convient pour mesurer le débit de naphta, kérosène, diesel, fuel lourd, huile de lubrification, paraffine, bitume, fuel, huile hydraulique.
LC-E : Débitmètre à engrenages ovales en acier moulé, utilisé pour fluides peu corrosifs à haute pression. Convient pour mesurer le débit de pétrole brut, aniline, kérosène, diesel, fuel, huile de lubrification, huile hydraulique, bitume.
LC-B, C : Débitmètre à engrenages ovales en acier inoxydable, appliqué aux fluides fortement corrosifs tels que acides, alcalis, solutions salines ou produits chimiques organiques. Convient pour mesurer le débit de l'eau, ammoniaque, soude caustique, acide acétique, acide acrylique, éthanol, acide sulfurique, acide phosphorique, nitrate d'ammonium, jus de fruits, huile végétale, huile d'arachide, huile d'olive, huile alimentaire, lait, bière, butadiène, toluène, xylène, GPL.
Avantages du débitmètre à engrenages ovales
Une fois installé, un débitmètre à engrenages ovales fonctionne avec précision pendant de nombreuses années sans entretien. Il comporte un minimum de pièces mobiles et fonctionne grâce au flux mécanique du liquide. Le débitmètre est conçu pour résister à des conditions environnementales difficiles et assure une mesure précise du liquide choisi. Sa construction simple gère efficacement les variations de température, les flux pulsés et les changements de viscosité. Le débitmètre à engrenages ovales est souvent utilisé dans l'industrie marine et le transport maritime pour mesurer le carburant marin, le fuel lourd et le débit d'huile moteur.
Le débitmètre robuste et durable constitue un moyen économique de mesurer le débit de fluide sans coût d'exploitation.
L'installation d'un débitmètre à engrenages est simple et peut être réalisée dans des espaces difficiles, car il n'est pas nécessaire d'avoir une conduite droite. La mesure du fluide se fait en fonctionnement régulier, ce qui permet d'intégrer le débitmètre dans tout processus industriel.
Les débitmètres ovales sont simples à construire mais très polyvalents en termes de taille et de matériaux. Ils mesurent les fluides avec précision et fiabilité pendant des années sans entretien.
Débitmètre mécanique réinitialisable et non réinitialisable
Comment choisir le type d'affichage : souhaitez-vous un compteur mécanique, un compteur totalisateur réinitialisable ou un débitmètre PD avec sortie impulsionnelle ou analogique ?

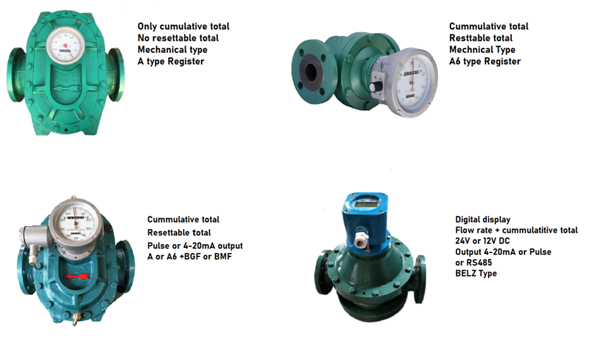

L'image ci-dessous montre la différence entre un débitmètre réinitialisable et non réinitialisable.
Comment installer et utiliser un débitmètre à engrenages ovales
La haute précision de votre débitmètre à engrenages ovales ne peut être garantie qu'avec une installation correcte. Un des principaux avantages de ce compteur à déplacement positif est qu'il peut être installé sur des conduites verticales ou horizontales sans nécessiter de section droite, idéal pour les espaces restreints. Assurez-vous que la conduite est propre avant l'installation. En amont du compteur, un filtre maillé (généralement 100 mesh ou plus fin) doit être installé pour protéger les engrenages de précision contre les particules solides, source fréquente de dommages.
Le débitmètre à engrenages ovales reposant sur l'engrènement précis de ses engrenages pour mesurer le débit, il n'est pas adapté aux liquides contenant des solides en suspension, des particules abrasives ou de grandes quantités d'impuretés. Ces contaminants peuvent provoquer l'usure ou le blocage des engrenages, entraînant des mesures inexactes et des dommages potentiels. Assurez-vous toujours que le liquide est filtré et exempt de débris avant d'entrer dans le compteur.
Cliquez ici pour plus d'informations sur le principe du débitmètre à engrenages ovales et comprendre pourquoi il nécessite un liquide propre : [Principe de fonctionnement du débitmètre à engrenages ovales]
Un éliminateur d'air et un filtre sont essentiels pour assurer des mesures précises avec les débitmètres à engrenages ovales. Ils retirent l'air et les particules solides avant que le liquide n'entre dans le compteur, évitant ainsi les dommages aux engrenages et les erreurs de mesure. Informations produit : [Éliminateur d'air et filtre]
Après l'installation, suivez le schéma de câblage pour connecter l'alimentation. Connectez le fil de signal à votre automate ou affichage si le modèle dispose d'une sortie impulsionnelle. Le compteur est facile à utiliser ; il commence à mesurer le débit dès qu'il est sous tension. Le volume total cumulé et le débit instantané s'affichent sur l'écran local.
Article connexe : [Comment installer et utiliser un débitmètre à engrenages ovales ?]
Choisir le bon débitmètre à engrenages ovales
Sélectionner le bon débitmètre est essentiel pour assurer des opérations précises, efficaces et sûres. Les débitmètres à engrenages ovales sont un choix de premier plan pour de nombreuses industries, offrant une précision et une fiabilité exceptionnelles, notamment pour les fluides visqueux comme les huiles, carburants et produits chimiques. Comme ils mesurent directement le volume en piégeant le liquide entre des engrenages tournants, leur précision est peu affectée par les variations des propriétés du fluide.
Cependant, avec de nombreuses options disponibles, choisir le modèle parfait peut sembler complexe. Pour vous aider, nous avons élaboré un guide simple détaillant un processus en quatre étapes : analyser les caractéristiques du fluide (viscosité, compatibilité chimique), définir le débit du système, choisir l'affichage approprié et identifier les certifications nécessaires.
