Nous recevons de nombreuses demandes d'applications de mesure de débit de gaz de la part d'industries du monde entier. La mesure de débit de gaz impliquant de multiples variables dynamiques telles que la température, la pression et l'humidité du flux gazeux, le choix d'un débitmètre de gaz adapté est considéré comme plus complexe que celui d'un débitmètre de liquide. Chez Silver Automation Instruments, avant de vous recommander le débitmètre de gaz le mieux adapté à vos besoins, nos ingénieurs ont besoin de connaître le type de gaz mesuré, sa température et sa pression de fonctionnement.
Certains clients sont désorientés par les différentes unités de débit de gaz que l'on retrouve souvent dans les spécifications et les fiches techniques, telles que :
Les préfixes ont des significations spécifiques :
Mais quelles sont exactement ces différences, et pourquoi sont-elles importantes ?

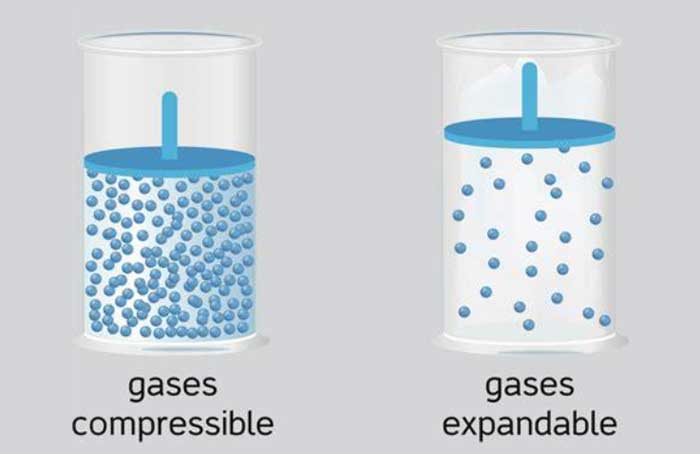

Cette confusion provient de la compressibilité des gaz, dont le volume varie considérablement en fonction de la température et de la pression. Selon la méthode de mesure, une même quantité de gaz peut occuper des volumes très différents. L'industrie gazière utilise trois systèmes de mesure de débit (réel, standard et normal) pour pallier ce problème. Il est essentiel de les connaître pour choisir l'équipement approprié et effectuer des mesures précises.
- Débit standard
Le débit standard (par exemple, Sm³/h, SCFM) permet de ramener votre mesure de débit réelle à un point de référence commun, à l'instar d'une conversion de devises. Cela vous permet de comparer des mesures effectuées dans des situations diverses sur un pied d'égalité. Cette normalisation repose sur la loi des gaz parfaits (PV = nRT), qui établit une relation entre la pression, le volume et la température.
Conditions standard les plus courantes :
À noter : les normes varient légèrement d’une région et d’un secteur d’activité à l’autre ; vérifiez donc toujours quelle norme s’applique à votre application.
- Débit normal

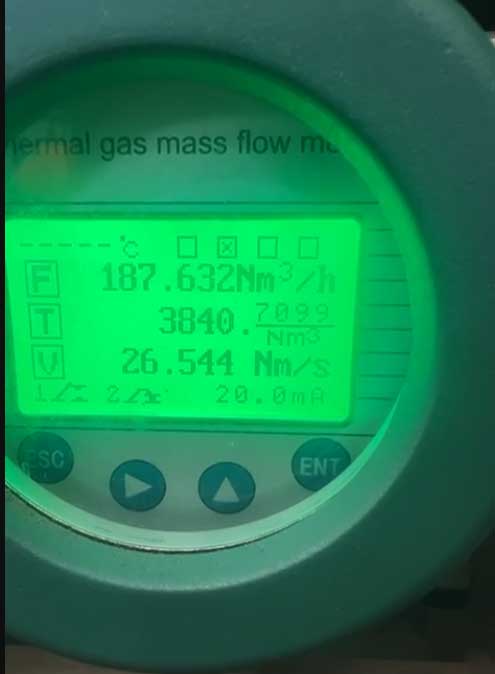

Débitmètre massique thermique avec débits normaux
Le débit normal (comme Nm3/h ) fonctionne de la même manière que le débit standard, sauf qu'il utilise une température de référence différente :
Conditions normales :
Vous rencontrerez plus fréquemment cette utilisation dans les normes européennes et dans les industries chimiques ou pétrochimiques.
- Débit réel

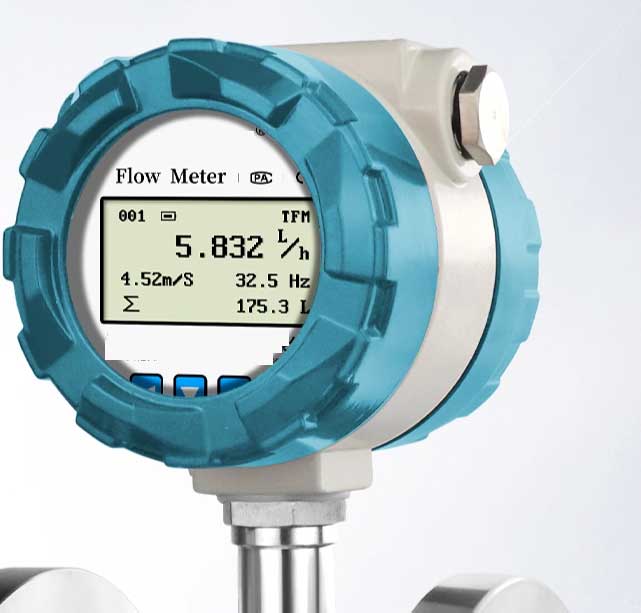

Affichage du débit réel par débitmètre
Le débit réel correspond à la vitesse à laquelle le gaz circule dans votre conduite, en temps réel, à la température et à la pression de fonctionnement actuelles. Aucun réglage, aucune correction.
Voici ce qui l'affecte : lorsque la température augmente, le gaz se dilate et le débit réel augmente ; lorsque la pression augmente, le gaz se comprime et le volume réel diminue.
Silver Automation Instruments propose plusieurs solutions :

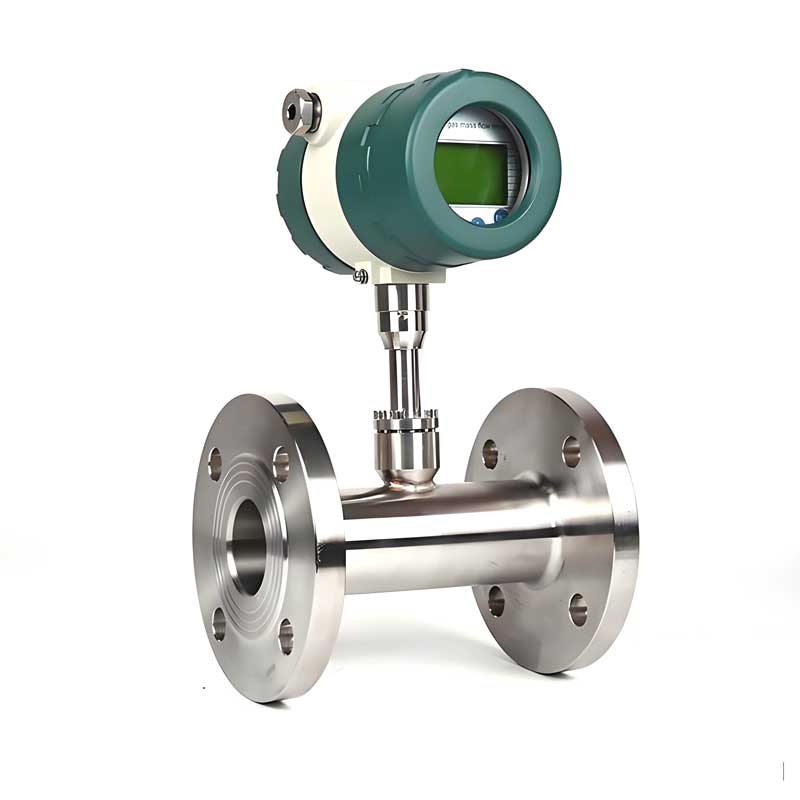

Mesure directe du débit massique avec compensation automatique intégrée de la température et de la pression

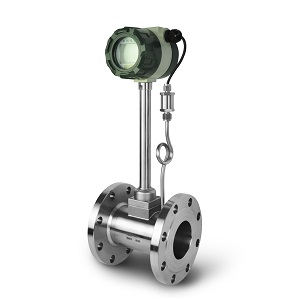

Idéal pour les applications à vapeur et à gaz, inclut une compensation de température

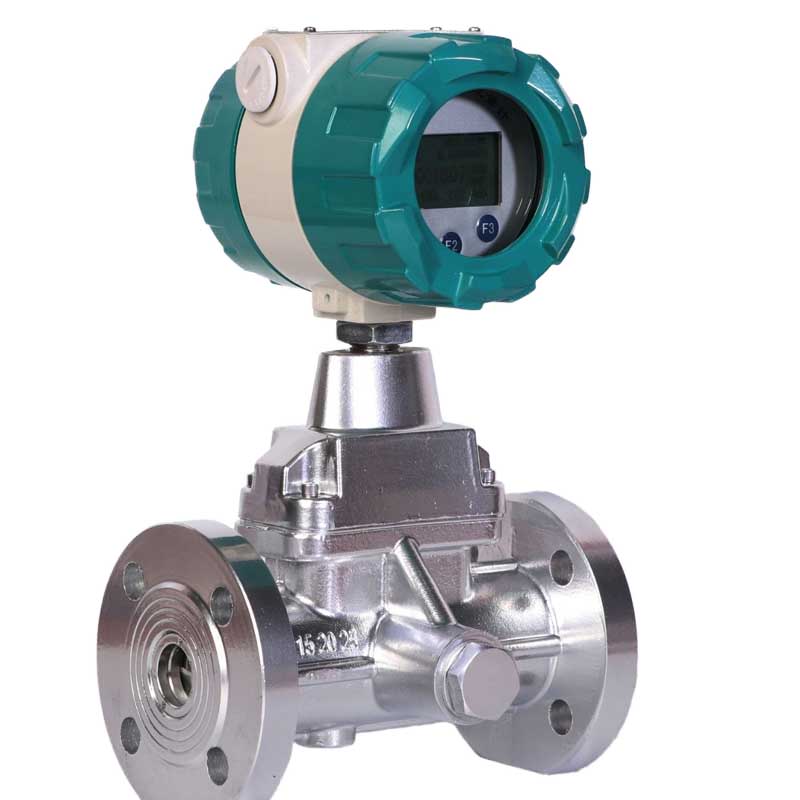

Mesure de gaz de haute précision, idéale pour les tuyaux de moins de 16 pouces.
Tableau comparatif de référence rapide
|
Flow Type |
Reference Pressure |
Reference Temperature |
Typical Use |
Common Units |
|
Standard |
101.325 kPa (14.696 psia) |
15°C (59°F) or 60°F |
US markets, billing |
SCFM, Sm³/h |
|
Normal |
101.325 kPa (14.696 psia) |
0°C (32°F) |
EU markets, chemical industry |
Nm³/h, NLPM |
|
Actual |
Process pressure |
Process temperature |
Equipment sizing, control |
ACFM, Am³/h |
La compréhension de ces types de débit a un impact direct sur vos opérations et vos coûts :
Exemple pratique :
Considérons un gaz s'écoulant à :
Après correction aux conditions standard (101,325 kPa et 15 °C) :
Le débit standard pourrait être d'environ 450 Sm³/h
Cela démontre pourquoi cette distinction est importante : un même débit de gaz peut avoir des valeurs très différentes selon les conditions de référence utilisées.
Conversion entre types de flux :
Pour convertir entre les débits réels, standard et normaux, vous devrez appliquer les corrections de la loi des gaz :
Formule de conversion de base :
Q₁/Q₂ = (P₁/P₂) × (T₂/T₁) × (Z₂/Z₁)
Où:
Exemple de conversion étape par étape :
Conversion de 100 Am³/h à 5 bar et 50 °C en conditions standard (1,01325 bar, 15 °C) :
1. Convertir les températures en kelvins :
2. Utilisez les pressions en valeurs absolues :
3. Appliquer la formule (en supposant Z₁ ≈ Z₂ ≈ 1 pour un gaz parfait) :
Éviter ces erreurs courantes peut vous faire gagner du temps et de l'argent, vous aider à obtenir des mesures précises et à prendre les bonnes décisions.
Que se passe-t-il ? Vous commandez un débitmètre dimensionné pour 100 Sm³/h, mais votre système fonctionne en réalité à 100 Am³/h à une pression élevée.
Résultat : Le débitmètre de gaz est peut-être sous-dimensionné, ce qui peut entraîner une chute de pression excessive, des lectures instables, voire des dommages si le débit de gaz dépasse la capacité de détection du capteur.
Solution : Veuillez toujours préciser à silverinstruments.com si le débit de gaz requis est réel, standard ou normal (ou, comme nous le disons, en fonctionnement), et fournissez les conditions de fonctionnement complètes au service d'ingénierie commerciale de silverinstruments.com.
Que se passe-t-il ? Vous appliquez la loi simple des gaz parfaits pour mesurer le gaz naturel à haute pression sans tenir compte du comportement réel des gaz.
Résultat : Les erreurs de mesure peuvent facilement atteindre 5 à 15 %, voire plus, une fois la pression supérieure à 50 bars, et à une pression aussi élevée, le capteur de débit de gaz peut se briser.
Solution : Toujours inclure des corrections du facteur Z dans les applications à haute pression ou lorsque le gaz ne se comporte pas de manière idéale.
Que se passe-t-il ? On mesure un gaz humide comme s’il était complètement sec, en ignorant sa teneur en vapeur d’eau.
Résultat : Volume de gaz surestimé, bilan matière incorrect, précision de mesure insuffisante ou problèmes de facturation.
Solution : Lors de votre demande de débitmètre de gaz sur silverinstruments.com, précisez si le gaz est humide ou sec. En effet, la plupart des débitmètres de gaz sont peu performants avec les gaz humides. Utilisez des séparateurs d’humidité ou des compteurs spécialement conçus pour les gaz humides, le cas échéant.
Que se passe-t-il ? L’installation de capteurs de température dans des endroits où le contact thermique est mauvais ou où de l’air est emprisonné.
Résultat : Des relevés de température inexacts entraînent des erreurs de compensation.
Solution : Suivez les instructions d'installation du fabricant et utilisez des puits thermométriques de taille appropriée avec une immersion et une pâte thermique adéquates.
Que se passe-t-il : comparer des devis où un fournisseur utilise Sm³/h (à 15°C) et un autre utilise Nm³/h (à 0°C), sans conversion entre les deux.
Résultat : Vous constatez des prix différents car vous comparez les mauvais éléments. Cela conduit à des choix d’équipement inappropriés.
Solution : Toujours convertir toutes les spécifications aux mêmes conditions de référence avant toute comparaison.
Chaque secteur industriel a des besoins spécifiques en matière de mesure de débit. Voici comment différentes applications relèvent leurs défis particuliers :
mesure du débit de gaz naturel
Exigence : Mesure de débit standard (généralement 15 °C, 101,325 kPa) pour la facturation
Principaux défis :
Solution : Turbine avec compensation automatique par capteur de pression et de température. Ou bien, utiliser des débitmètres Coriolis capables de mesurer directement le débit massique de gaz naturel (GN).

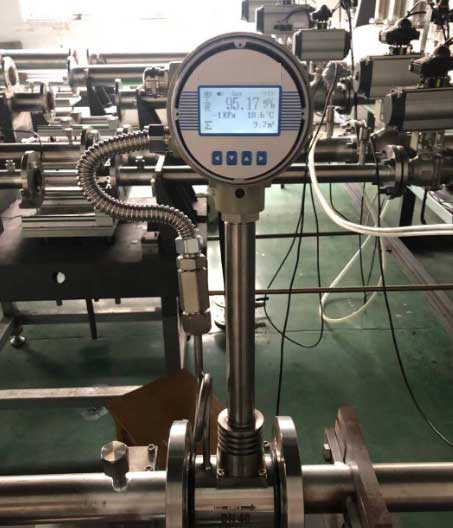

Mesure du débit d'air comprimé
Exigence : Mesure réelle du débit d'air comprimé pour la détection des fuites et le contrôle de l'efficacité
Principaux défis :
Solution : Débitmètre massique thermique ou débitmètre à vortex (bon rapport qualité/prix)
Avantages : Permet de réduire le gaspillage d'énergie de 20 à 30 % en détectant les fuites au plus tôt.
Exigence : Mesure du débit normal (0 °C, 101,325 kPa) couramment utilisée dans de nombreuses installations pour les calculs stœchiométriques.
Principaux défis :
Solution : débitmètres Coriolis pour la mesure du débit massique, ou débitmètres massiques thermiques ; débitmètres de secours pour les procédés critiques.

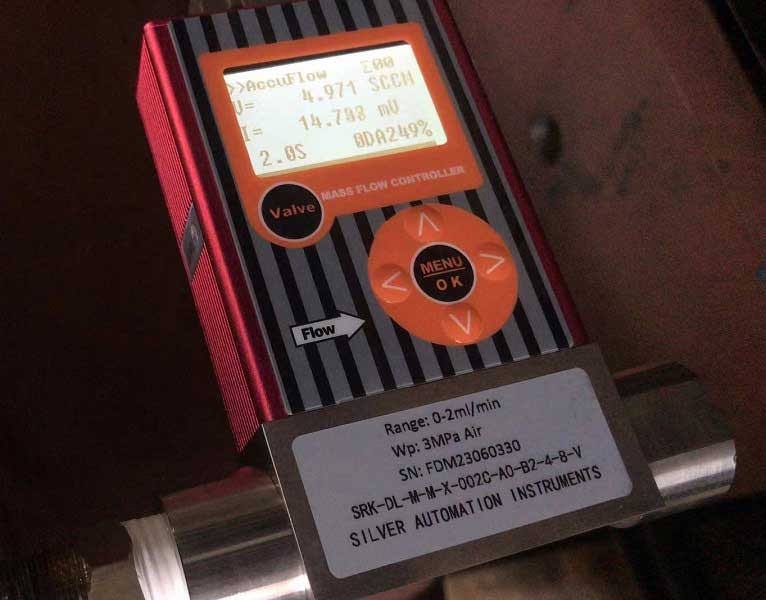

Régulateurs de débit massique thermique (MFC)
Exigence : Contrôle ultra-précis du débit massique mesuré en SCCM (centimètres cubes standard par minute)
Principaux défis :
Solution : Régulateurs de débit massique thermique (MFC) avec une précision de lecture de ±1,0 % et une répétabilité de ±0,2 %
Exigence principale : débit volumétrique standard pour les rapports de conformité réglementaire
Principaux défis :
Solution : Débitmètres à ultrasons (non intrusifs), débitmètres à pression différentielle ou débitmètres massiques thermiques ; systèmes d’échantillonnage pour vérifier la composition du gaz
Cela est généralement dû au fait que notre compteur indique probablement le débit réel (Am³/h), mais que votre fournisseur facture en fonction du débit standard (Sm³/h ou Nm³/h).
La différence peut être significative à une pression de 5 bars, où 100 Am³/h ≈ 500 Sm³/h. Assurez-vous que votre totalisateur de débit ou votre ordinateur applique la compensation de pression et de température appropriée pour correspondre à la facturation.
Nous recommandons les débitmètres massiques lorsque :
Si la composition de votre gaz est stable et que les conditions sont modérées, les compteurs volumétriques avec compensation de pression/température sont généralement plus abordables et fonctionnent parfaitement.
Cela dépend du type de compteur que vous avez :
Notre conseil : contactez votre fournisseur Alwar avant de changer de gaz. Nous avons constaté une baisse significative de la précision lorsque les utilisateurs changent de gaz sans reconfiguration adéquate.
C'est essentiel pour obtenir des calculs de débit corrects :
La formule dont vous avez besoin : P_absolute = P_jauge + P_atmospheric (approximativement)
Exemple d'erreur : Si vous utilisez 5 barg au lieu de 6,01325 bara dans les calculs de compensation, votre débit standard sera réduit de près de 17 %.
Nous recommandons différents horaires en fonction de votre utilisation du compteur :
La bonne nouvelle : de nombreux compteurs modernes sont dotés de systèmes de diagnostic intégrés qui vous avertissent lorsque les performances commencent à se dégrader, vous évitant ainsi de devoir deviner.
Nous espérons que ce guide vous a aidé à comprendre les différences essentielles entre les débits de gaz réels, standard et normaux, afin que vous puissiez :
✓ Spécifiez correctement les exigences en matière de débit de gazIl est essentiel de bien comprendre ces principes fondamentaux pour que nos projets de mesure de débit de gaz soient couronnés de succès. Qu'il s'agisse de concevoir un nouveau système, de résoudre des problèmes ou d'optimiser les performances, la différence entre les débits réels, standard et normaux influe sur chaque composant de votre système de mesure.
Besoin d'aide pour votre application spécifique ?
Nos ingénieurs expérimentés chez Silver Automation Instruments sont là pour vous aider à choisir la solution adaptée à vos besoins en matière de mesure de débit de gaz.
Envoyez-nous un courriel : sales@silverinstruments.com
WhatsApp : +86 18936759191
