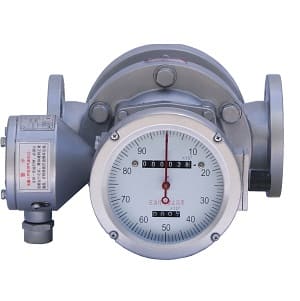

Débitmètre volumétrique à sortie impulsionnelle

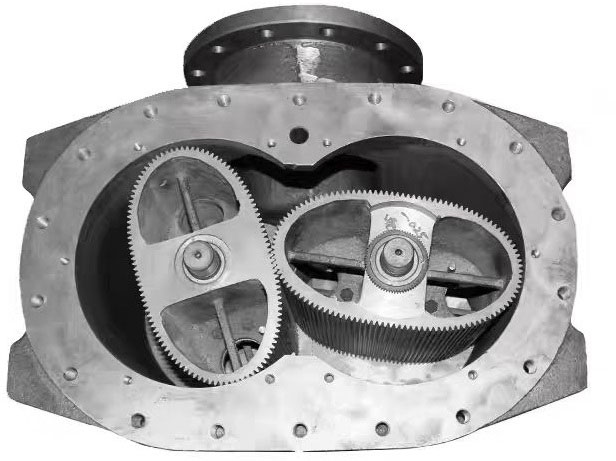

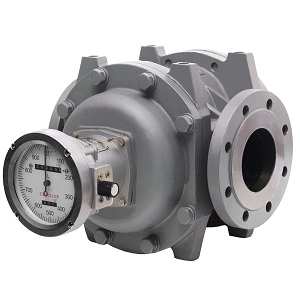

Qu'est-ce qu'un débitmètre PD ?

Un débitmètre volumétrique est un instrument de mesure de débit qui mesure directement le débit total d'un liquide propre en remplissant et en vidant périodiquement une chambre de mesure de précision. Il est principalement utilisé pour mesurer des liquides propres tels que le gazole, le carburant, le pétrole brut, les lubrifiants, les matières premières chimiques et les fluides alimentaires, et est particulièrement adapté aux situations où une grande précision de mesure est requise.

Son principal avantage réside dans sa grande précision de mesure (0,2 % à 0,5 %), insensible aux variations de viscosité du fluide, et dans l'absence de besoin de sections de tuyaux droits en amont et en aval lors de l'installation.

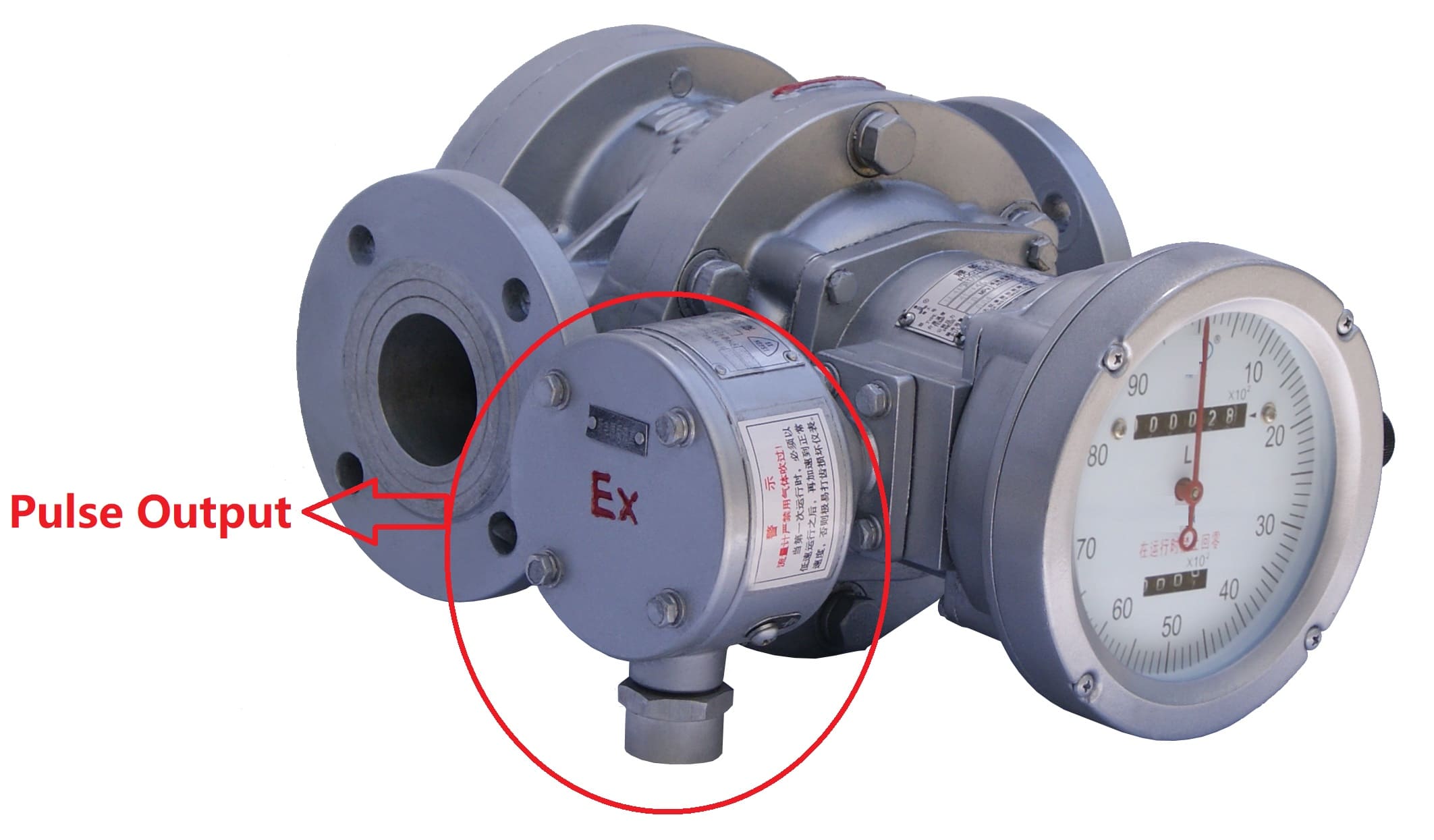

Pourquoi avons-nous besoin d'un débitmètre volumétrique à sortie impulsionnelle ?

Les débitmètres volumétriques traditionnels utilisent souvent une aiguille mécanique pour afficher le débit cumulé. Face à la demande croissante d'automatisation, les débitmètres volumétriques à sortie impulsionnelle ont émergé. Leur avantage réside dans la conversion en temps réel des signaux de débit en signaux d'impulsions électriques (tels que les impulsions PNP ou NPN), ce qui facilite l'intégration avec les systèmes de contrôle comme les automates programmables (PLC) et les systèmes de contrôle-commande distribués (DCS). Cette intégration permet la transmission de données à distance, le calcul instantané du débit, le contrôle par lots et la gestion automatisée, améliorant considérablement l'intelligence et l'efficacité du contrôle dans les industries de procédés.

Transmetteur à impulsions pour débitmètre PD

Présentation de l'émetteur d'impulsions de la série BGF pour compteur de décharges partielles

Le transmetteur d'impulsions de la série BGF est un capteur de déplacement angulaire à arbre rotatif qui, utilisé avec les débitmètres volumétriques de notre société, convertit le débit du fluide mesuré en signaux d'impulsions électriques pour une transmission à distance. Il s'agit d'un transmetteur antidéflagrant.

Spécifications techniques du transmetteur de débit à sortie d'impulsions

• 1. Transmission de signal fiable, sans contact et à onde carrée
• 2. La fréquence du signal est proportionnelle au débit.
• 3. Température ambiante de fonctionnement : -10 °C à 60 °C
• 4. Indice de protection contre les explosions : ExdⅡBT5
• 5. Taille de l'adaptateur de sortie : type antidéflagrant, filetage intérieur G1/2".
• 6. Diamètre du passage de câble : Type antidéflagrant Φ11
• 7. Haute précision, anti-vibration, particulièrement adapté aux applications de remplissage quantitatif

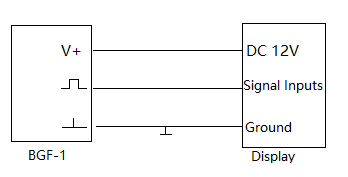

Câblage par impulsions d'alimentation CC 12 V

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

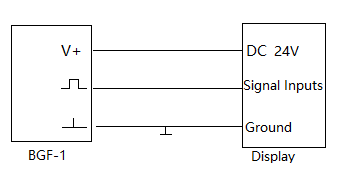

Câblage par impulsions d'alimentation CC 24 V

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
