Un débitmètre de 1/2 pouce, également appelé DN15, s'adapte aux canalisations d'un diamètre intérieur proche de 15 mm. Cette taille est utilisée sur les lignes d'échantillonnage, les unités de dosage chimique , les petites boucles utilitaires et les lignes de traitement à l'échelle du laboratoire.
Pour les liquides, un débitmètre électromagnétique ou Coriolis offre généralement la meilleure précision à DN15. Pour les gaz, un débitmètre massique thermique est couramment utilisé. Les débitmètres à vortex et à engrenages ovales existent également dans cette taille, mais leur diamètre d'encastrement est plus étroit et dépend du fluide et du débit.
Silver Automation Instruments conçoit des débitmètres massiques électromagnétiques, Coriolis, à vortex, à engrenages ovales et thermiques DN15 avec interface RS485 Modbus RTU et sortie HART 4-20 mA. Indiquez-nous le fluide, la pression (bar), la température (°C) et la plage de débit, et nous vous recommanderons le modèle adapté.
Pour le dimensionnement des débitmètres, 1/2 pouce fait référence au diamètre nominal du raccord, et non au diamètre alésage exact. L'équivalent métrique est DN15, ce qui correspond à un diamètre nominal de tuyau d'environ 15 mm (0,6 pouce). Aux États-Unis et dans certaines régions du Moyen-Orient, les ingénieurs ont tendance à commander en pouces, tandis qu'en Europe, en Asie du Sud-Est et en Chine, on spécifie généralement DN15. Les deux termes désignent le même raccord physique.
Le type de raccordement doit être pris en compte pour ce diamètre. Les raccords filetés (NPT ou BSP) sont courants sur les débitmètres de 1/2 pouce, car les tronçons à brides DN15 sont particulièrement courts et difficiles à fabriquer. La plupart des projets que nous établissons pour les systèmes d'injection chimique, les panneaux d'échantillonnage ou les petites boucles utilitaires optent finalement pour un filetage femelle NPT ou BSP plutôt que pour des brides ANSI ou PN, car la tuyauterie est elle-même filetée.
Toutes les technologies de débitmètres ne sont pas parfaitement adaptées à une échelle de 1/2 pouce. Certaines, comme les débitmètres à ultrasons à pince, perdent en précision sur les petites canalisations car le trajet du son est trop court pour permettre une mesure fiable du temps de transit. Voici un aperçu pratique des solutions qui fonctionnent réellement à cette échelle.

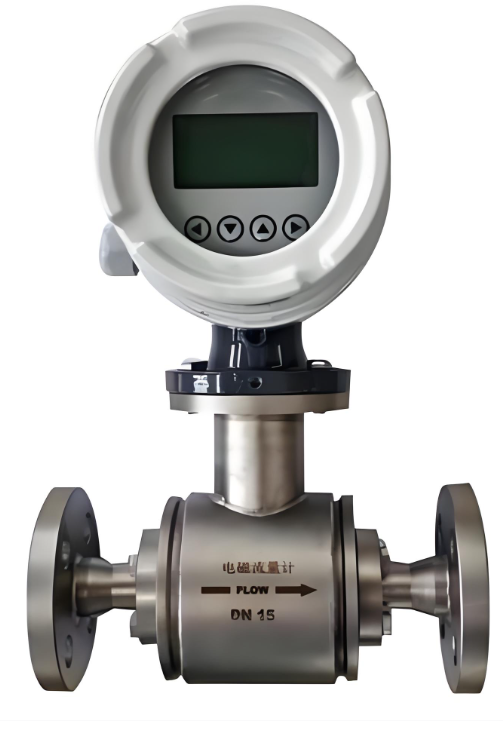

Un conductimètre électromagnétique (magnétique) de 1/2 pouce mesure uniquement les liquides conducteurs : eau, eaux usées, acides, solutions caustiques et la plupart des produits chimiques à base d'eau. Dépourvu de pièces mobiles, il ne craint pas l'usure, même avec des suspensions légèrement abrasives. Son principal inconvénient réside dans la conductivité. Celle-ci doit être supérieure à environ 5 µS/cm pour que la mesure soit fiable, ce qui exclut les hydrocarbures, les huiles et l'eau déminéralisée.
Un débitmètre magnétique de 1/2 pouce mesure généralement le débit de liquides conducteurs de 5 à 100 l/min (0,3 à 6 m³/h, soit 1,3 à 26,4 gal/min). Son rapport de réduction est important, souvent de 100:1 ou mieux dans cette plage, ce qui lui permet de gérer aussi bien un dosage lent qu'un rinçage occasionnel à haut débit sans nécessiter un second instrument.

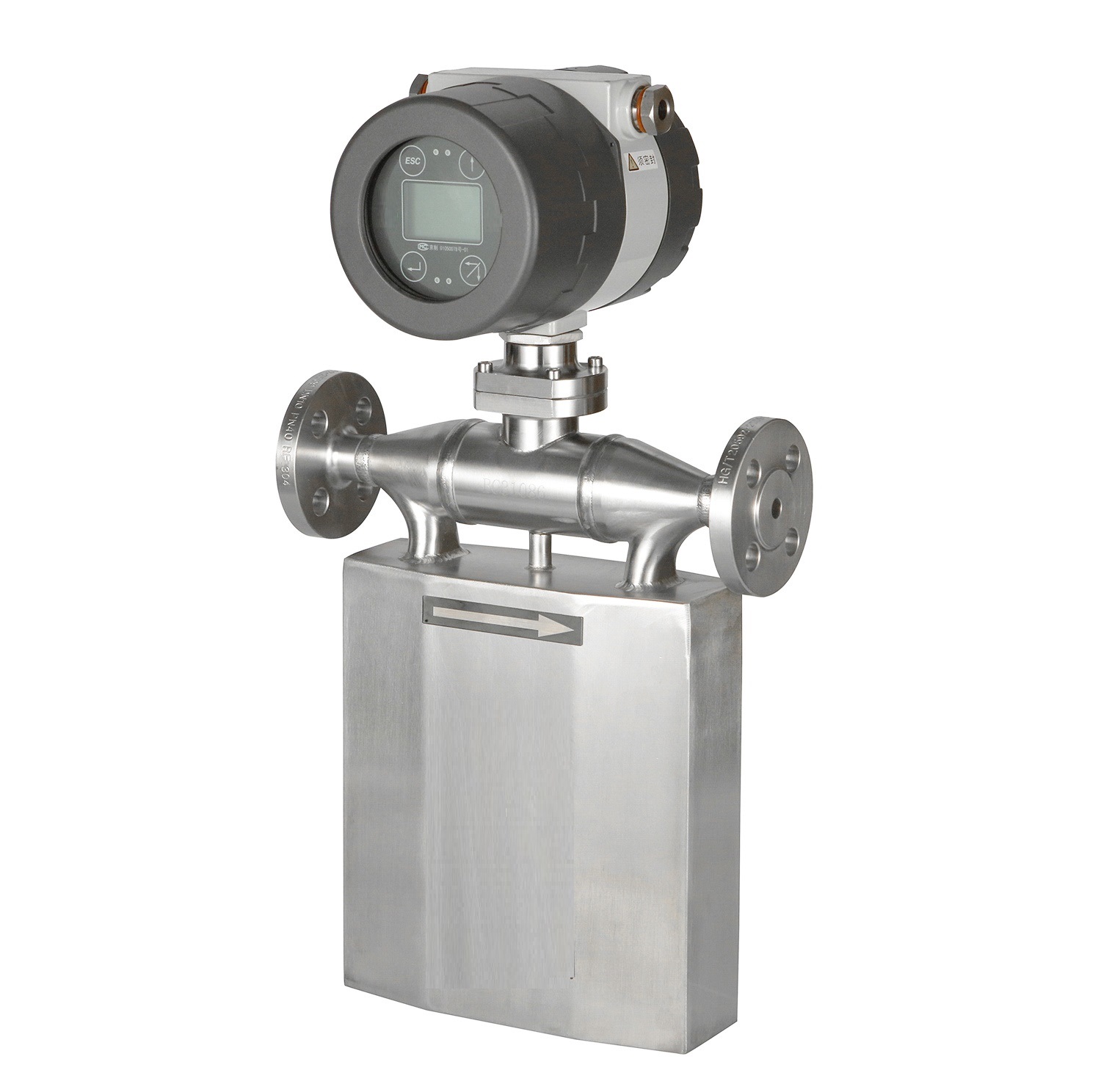

Les débitmètres Coriolis mesurent directement la masse, c'est pourquoi les laboratoires et les applications connexes, comme l'injection d'additifs ou le dosage de catalyseurs, les préconisent souvent, même pour les petits diamètres. Un débitmètre Coriolis de 1/2 pouce mesure le débit massique et la densité avec le même instrument ; ainsi, si un procédé requiert ces deux mesures, cela évite d'installer deux appareils.
Un débitmètre Coriolis standard de 1/2 pouce mesure des débits de liquide jusqu'à environ 3 000 kg/h (110 lb/min). Nous fabriquons également des versions à faible débit, avec le même raccord de 1/2 pouce, jusqu'à environ 50 kg/h (1,8 lb/min), pour des applications telles que le dosage précis d'additifs, où la plage de mesure standard serait trop éloignée du débit réel.

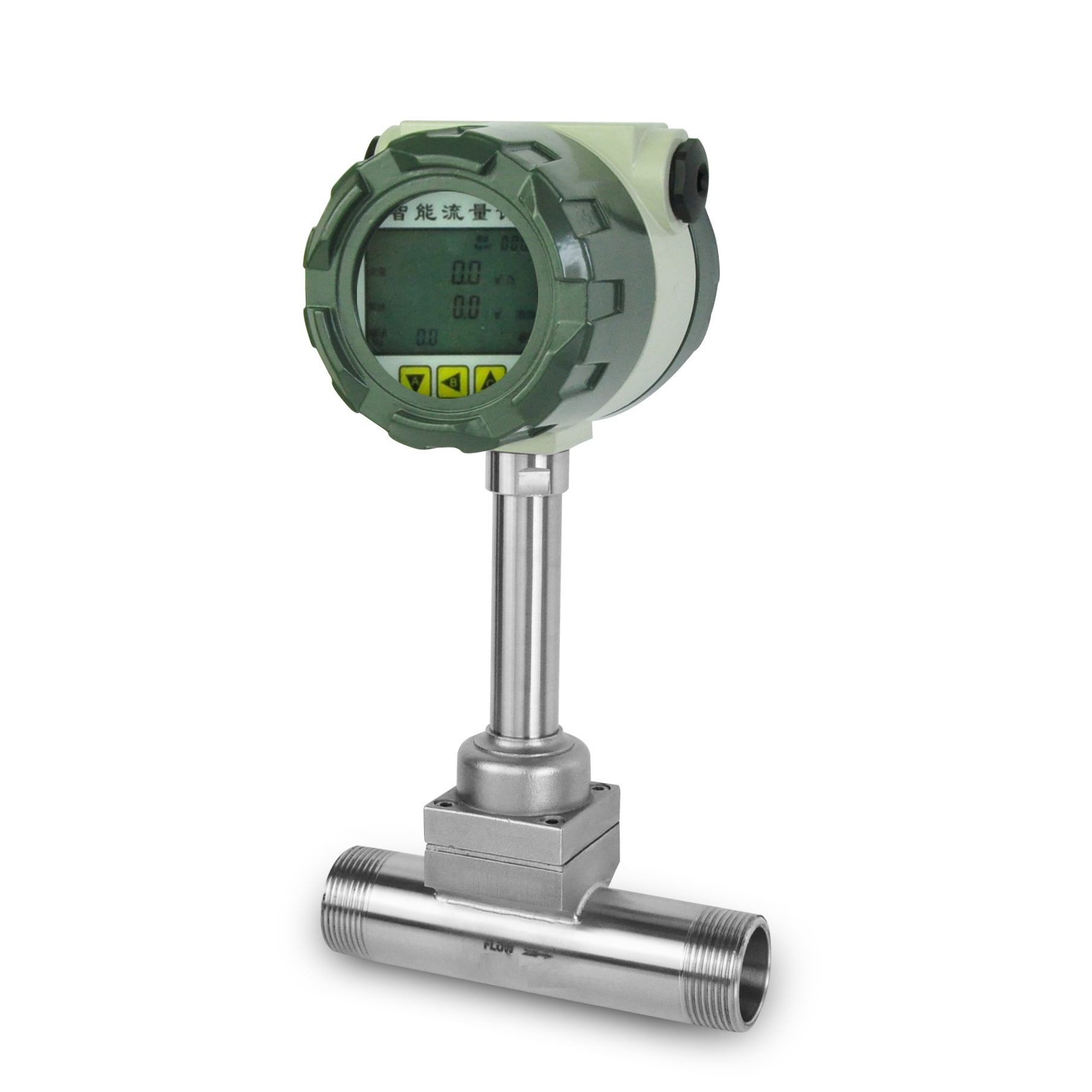

Un débitmètre à vortex de 1/2 pouce mesure les liquides, la vapeur et les gaz, à condition que le débit reste supérieur à la vitesse minimale de mesure. Pour les liquides, les débitmètres à vortex DN15 couvrent généralement des débits de 0,2 à 5 m³/h (0,88 à 22 GPM) pour les liquides et de 4 à 16 m³/h pour les gaz. Leur fonctionnement repose sur la création de vortex derrière un corps non profilé et le comptage de leur fréquence. Avec un diamètre intérieur de DN15, le diamètre est suffisamment petit pour que la vitesse minimale d'écoulement devienne le facteur limitant, et non le débit maximal. En dessous d'une certaine vitesse, généralement autour de 1 m/s pour les liquides, le signal du vortex devient trop faible pour un comptage fiable. Par conséquent, les débitmètres à vortex sont peu adaptés aux dosages de débits très faibles et constants, même s'ils fonctionnent bien avec la vapeur et les gaz saturés.

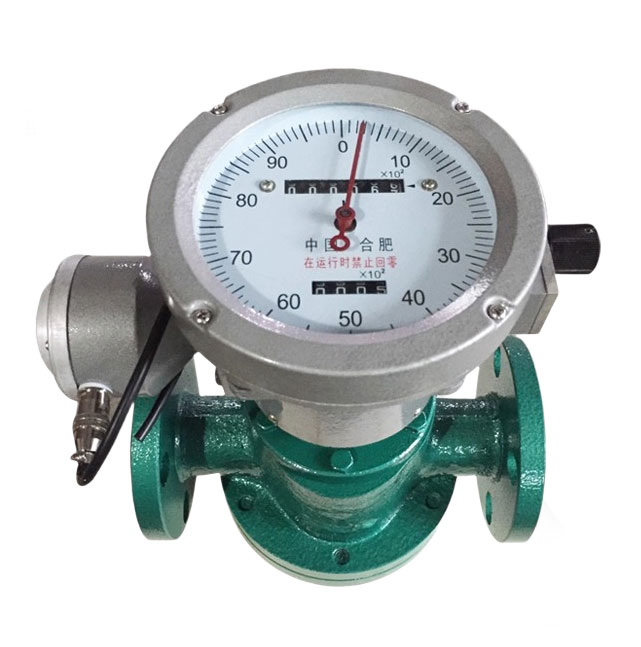

Un débitmètre à engrenages ovales de 1/2 pouce mesure différents types d'huiles ou de liquides visqueux : gazole, essence, huile de lubrification, glycérine, résine et fluides similaires, pour lesquels la viscosité du liquide contribue à la précision de la mesure. La plage de mesure typique pour un DN15 s'étend de 0,3 à 1,5 m³/h (1,32 à 6,6 GPM). Les débitmètres à engrenages ovales sont des instruments volumétriques, et le DN15 est un diamètre courant précisément pour cette raison. La viscosité favorise l'étanchéité entre les engrenages et le corps du débitmètre, ce qui a tendance à améliorer la précision, au lieu de la dégrader, lorsque la viscosité augmente. En revanche, les débitmètres à engrenages ovales comportent des pièces mobiles et nécessitent un filtre en amont, car toute impureté solide présente dans la conduite peut bloquer les engrenages.
Un débitmètre thermique de 1/2 pouce mesure les gaz purs, secs et monocomposants : air comprimé, azote, CO₂, oxygène, etc. Sa plage de mesure standard (DN15) s'étend de 0 à 30 Nm³/h (0 à 17,7 SCFM). Il mesure directement le débit massique grâce à un élément capteur chauffé, sans nécessiter de boucle de compensation de pression et de température. C'est pourquoi il est souvent utilisé pour les audits d'air comprimé, les purges d'azote et les petits points de mesure d'oxygène ou de gaz combustible. Les débitmètres thermiques conviennent aux flux de gaz monocomposants à basse pression ; ils ne sont pas adaptés aux écoulements diphasiques ni aux mélanges gazeux à composition variable.
La plupart des demandes de débitmètres de 1/2 pouce que nous recevons commencent par le nom d'un fluide, et non par celui d'une technologie. Le client sait qu'il doit mesurer de l'eau, un solvant ou de l'azote, et nous demande de choisir le débitmètre. Il est donc utile de passer en revue les quatre familles de fluides les plus courantes pour ce diamètre et de préciser le débitmètre adapté à chacune.
L'eau de process propre et la plupart des eaux de distribution sont suffisamment conductrices pour un débitmètre électromagnétique DN15 (1/2 pouce), qui est le choix par défaut pour l'eau du robinet, l'eau de refroidissement et les effluents traités. Sans pièces mobiles, il ne risque pas de s'encrasser, même en présence de sédiments.
L'eau osmosée et l'eau déminéralisée font exception. Dès que la conductivité descend nettement en dessous de 5 µS/cm, un débitmètre magnétique perd son signal. Par conséquent, l'eau produite par osmose inverse, l'eau d'alimentation des chaudières après traitement et l'eau déminéralisée de laboratoire nécessitent une technologie différente. Un débitmètre à turbine de 1/2 pouce convient parfaitement à ces applications, car il est totalement indépendant de la conductivité. Un débitmètre à engrenages ovales fonctionne également avec de l'eau propre à faible conductivité, bien qu'il soit moins courant, sauf si le client utilise déjà ce type d'équipement dans d'autres parties de l'usine.
Un détail à vérifier spécifiquement concernant le service d'eau : si la conduite est parfois partiellement vide, comme un collecteur de drainage ou une conduite de lavage intermittente, un débitmètre magnétique ou un débitmètre à turbine (TUF) doit rester plein pour fonctionner correctement.
Les solvants sont généralement la famille de fluides qui pose problème, car la plupart des solvants organiques (acétone, toluène, isopropylique, diluants, etc.) ont une conductivité trop faible pour être mesurée par un débitmètre électromagnétique. Un débitmètre à turbine DN15 est le plus souvent recommandé, car il est économique, très précis et performant avec une large gamme de solvants lorsque les pièces en contact avec le fluide sont en acier inoxydable.
Un débitmètre à engrenages ovales DN15 (1/2 pouce) (débitmètre PD) constitue une autre option pratique, notamment lorsque le solvant est visqueux, comme un diluant pour résine ou un mélange de solvants lubrifiants, plutôt qu'un liquide fluide à faible viscosité. Avec des solvants très fluides et à évaporation rapide, les débitmètres à engrenages ovales peuvent présenter un léger glissement à faible débit.
L'inflammabilité est l'autre facteur qui influence le choix du service de solvant. Si la conduite se trouve en zone classée, les capteurs de débit de solvant de 1/2 pouce doivent être certifiés ATEX ou équivalent antidéflagrants ; cette exigence doit figurer sur le bon de commande dès le départ et non être ajoutée ultérieurement, car le boîtier et le câblage dépendent de la classification de la zone.
Silverinstruments.com propose un débitmètre à solvant de 1/2 pouce certifié ATEX.
Pour les gaz, un débitmètre massique thermique DN15 est idéal pour la plupart des applications : air comprimé , azote , oxygène et autres gaz purs, secs et monocomposants. Il mesure directement le débit massique, ce qui est essentiel pour les gaz car leur volume varie en fonction de la pression et de la température. De plus, la compensation interne du débitmètre thermique évite tout calcul supplémentaire.
La vapeur et les gaz saturés constituent une exception partielle. Un débitmètre à vortex de 1/2 pouce convient relativement bien à la vapeur, car le détachement des vortex n'est pas affecté par la densité de la même manière qu'un capteur thermique, mais uniquement au-dessus de la vitesse minimale du débitmètre, ce qui exclut un échantillonnage intermittent de vapeur à très basse vitesse.
Il convient de rappeler un point souvent soulevé concernant les demandes d'informations sur le gaz : les débitmètres électromagnétiques et à effet Coriolis ne sont pas conçus pour les applications gaz de cette taille. Un débitmètre électromagnétique nécessite un liquide conducteur pour générer un signal, et un tube Coriolis DN15 est dimensionné et réglé pour une plage de densité de liquide spécifique. Par conséquent, le gaz aux pressions typiques des procédés ne permettra pas d'obtenir une mesure stable avec ces deux technologies.

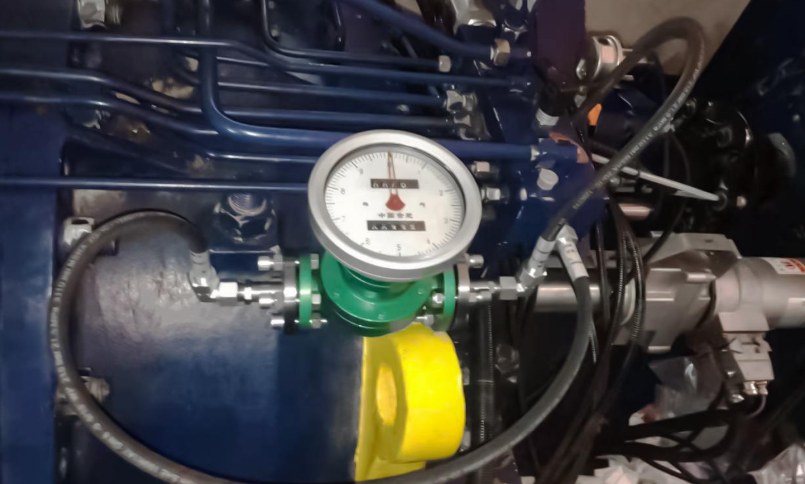

Pour les huiles, qu'il s'agisse d'huile de lubrification, d'huile hydraulique ou de gazole , un débitmètre à engrenages ovales de 1/2 pouce offre généralement des performances supérieures à tout autre système. L'huile étant pratiquement non conductrice, les débitmètres magnétiques sont inadaptés. De plus, sa viscosité améliore la précision des débitmètres à engrenages ovales, car le fluide plus épais assure une meilleure étanchéité du faible jeu entre les engrenages et le corps du débitmètre.
Lorsque l'application exige une précision accrue, comme pour le contrôle du carburant ou le dosage d'additifs où chaque litre est rattaché à un centre de coûts, un débitmètre Coriolis DN15 justifie son coût supplémentaire. Il mesure directement la masse, ce qui évite d'avoir à corriger les variations de densité de l'huile dues à la température. De plus, la densité mesurée permet un contrôle qualité approximatif du lot d'huile.
Les climats froids ajoutent une contrainte supplémentaire pour la maintenance des fluides hydrauliques. La viscosité de l'huile augmentant fortement à basse température, la perte de charge d'un débitmètre à engrenages ovales s'accroît également. Par conséquent, une conduite extérieure située dans une région froide peut nécessiter un traçage thermique sur le trajet du débitmètre ou une plage de variation de pression plus étendue que pour une application identique en climat chaud.
Nous constatons que les mêmes erreurs de spécification se répètent dans différentes régions et industries, il est donc important de les nommer directement.
Le débit à 1/2 pouce dépend fortement du type de compteur et du fluide ; les valeurs ci-dessous sont donc données à titre indicatif et non comme une garantie. Chaque devis est établi en fonction du fluide et de la vitesse réelle dans la conduite, et non à partir d'un tableau générique.
La plupart des demandes concernant les débitmètres DN15 que nous recevons se regroupent autour de quelques scénarios récurrents. Dans les stations de traitement des eaux, on trouve des débitmètres électromagnétiques DN15 sur les conduites de dosage de produits chimiques alimentant une conduite principale de plus grand diamètre en coagulant ou en chlore. Dans les usines agroalimentaires, nous rencontrons fréquemment des débitmètres à engrenages ovales DN15 sur les unités d'injection d'arômes ou d'huile, où le débit est faible mais doit être précis d'un lot à l'autre.
Au Moyen-Orient, les débitmètres massiques thermiques DN15 sont fréquemment utilisés sur les conduites de couverture d'azote des réservoirs de stockage, où le débit de gaz est intermittent et la longueur de la conduite courte. Du côté de l'oxygène liquide, certaines installations utilisent également un petit débitmètre Coriolis DN15 sur la conduite d'échantillonnage ou de purge alimentant un analyseur, distinct du point de mesure principal de l'installation.
En Asie du Sud-Est, nous avons proposé des débitmètres à vortex DN15 pour l'échantillonnage de vapeur sur des chaudières de petite taille, et des débitmètres magnétiques DN15 pour le contrôle des effluents à la sortie des stations d'épuration compactes desservant les usines textiles et agroalimentaires. En Afrique, les débitmètres à engrenages ovales DN15 sont utilisés sur les unités de transfert de carburant des salles de groupes électrogènes et des petits dépôts de diesel, où le débit est modeste mais où chaque litre doit être contrôlé à des fins de rapprochement.
Aucune de ces applications ne requiert une large plage de débit. Elles ont besoin d'un instrument précis et stable à un débit faible et constant sur une courte distance de tuyauterie de petit diamètre, et fonctionnant avec un minimum d'entretien dans un environnement où la présence d'un technicien n'est pas hebdomadaire. Ce dernier point incite de nombreux acheteurs à privilégier la technologie électromagnétique ou à inertie thermique pour un DN15, car elle ne comporte aucun composant mécanique susceptible de s'user entre les interventions.
Les exigences relatives aux conduites droites sont souvent exprimées en multiples du diamètre (D). À DN15, cela se traduit par une longueur de conduite réduite, ce qui constitue un avantage des installations de petit diamètre. Un débitmètre magnétique standard requiert toujours environ 5D en amont et 3D en aval, mais 5D à DN15 ne représente qu'environ 75 mm, ce qui facilite l'intégration dans des configurations compactes sur châssis, contrairement à la même règle à DN100.
L'orientation est plus importante qu'on ne le pense pour les appareils de cette taille. Un débitmètre magnétique ou un débitmètre Coriolis DN15 doit toujours être rempli de liquide ; une installation verticale, avec un flux ascendant, est donc souvent préférable sur les conduites susceptibles de ne pas rester constamment pleines, comme les conduites d'évacuation ou d'échantillonnage par gravité. Pour les débitmètres thermiques à gaz, un montage horizontal avec l'élément sensible correctement orienté évite la formation de condensation autour de la sonde sur les conduites d'air humide.
Du fait de leur petite taille, les raccords DN15 présentent des risques plus importants liés à l'étanchéité des filetages et au couple de serrage qu'avec des compteurs de plus grande taille. Un serrage excessif du corps fileté DN15 contre un filetage femelle non adapté est une cause fréquente de microfissures dans le boîtier du compteur. C'est pourquoi nous recommandons systématiquement l'utilisation de ruban PTFE plutôt que de pâte d'étanchéité, et d'une clé dynamométrique plutôt que d'une clé à pipe, pour tout raccord fileté de cette taille.
Il convient également de tenir compte de la dilatation thermique à cette échelle. Un débitmètre Coriolis DN15 mesurant un fluide chaud, par exemple à plus de 80 °C (176 °F), subira des contraintes relatives plus importantes au niveau de ses raccords qu'un débitmètre de plus grand diamètre, car le raccord fileté dispose de moins de matière pour absorber les mouvements. Lorsque la conduite est chaude, nous recommandons un raccord à brides plutôt qu'un raccord fileté lorsque la norme de tuyauterie le permet, et un court flexible de chaque côté du débitmètre en cas de vibrations.
Le câblage électrique au DN15 est généralement plus simple que l'installation mécanique, mais il est facile de négliger le dispositif anti-traction du câble sur un petit boîtier de compteur. Du fait de la compacité du boîtier, un câble rigide tirant sur le compartiment des bornes peut desserrer une connexion après plusieurs mois de vibrations. Une boucle anti-goutte et un presse-étoupe de taille appropriée résolvent ce problème à un coût quasi nul ; il est donc préférable de le préciser lors de la commande plutôt que de laisser cette tâche à l'installateur.
| Type de compteur | Plage de débit typique | Compatibilité des fluides | Précision | Sortir | Connexion |
| Électromagnétique | 0,3-6 m³/h (5-100 LPM ; 1,3-26,4 GPM) | Liquides conducteurs, > 5 µS/cm | ±0,5 % de la lecture | 4-20 mA, impulsionnel, RS485 Modbus RTU | Filetage NPT/BSP, bride sur demande |
| Coriolis | Jusqu'à 3000 kg/h (110 lb/min) ; faible débit jusqu'à 50 kg/h (1,8 lb/min) | Liquides, certaines boues | ±0,15 % de la lecture | 4-20 mA HART, RS485 Modbus RTU | Filetage NPT/BSP, bride sur demande |
| Vortex | 0,6-6 m³/h de liquide (2,6-26 GPM) | Liquide, vapeur, gaz (au-dessus de la vitesse minimale) | ±1,0 % de la lecture | 4-20 mA HART, impulsion, RS485 Modbus RTU | À bride, à plaquette ou fileté |
| Engrenage ovale | 0,03-2,5 m³/h (0,13-11 GPM) | Liquides visqueux, huiles, résines | ±0,5 % de la lecture | 4-20 mA, impulsionnel, RS485 Modbus RTU | Filetage NPT/BSP, bride sur demande |
| Masse thermique | 0-30 Nm³/h (0-17,7 SCFM) | Gaz propre, sec et monocomposant | ±1,0 % de la lecture | 4-20 mA HART, RS485 Modbus RTU | Filetage NPT/BSP, insertion ou en ligne |
Les plages de valeurs ci-dessus sont indicatives pour les corps DN15 standard et varient selon le modèle exact et le diamètre de réduction. Veuillez vérifier la valeur correspondant à votre procédé dans la fiche technique avant toute spécification, notamment pour les valeurs les plus basses.
Si vous avez une ligne de 1/2 pouce à instrumenter, envoyez les détails ci-dessous à sales@silverinstruments.com et nous vous recommanderons un type et un modèle de compteur dans un délai d'un jour ouvrable.
