Micro Motion (Emerson) est une marque de capteurs Coriolis largement répandue, et de nombreuses usines l'ont adoptée comme standard il y a plusieurs années. Lorsqu'un capteur Coriolis Micro Motion doit être remplacé, ajouté à une nouvelle ligne ou conservé en réserve, certains ingénieurs envisagent d'autres solutions afin de réduire les délais ou de respecter un budget plus serré.

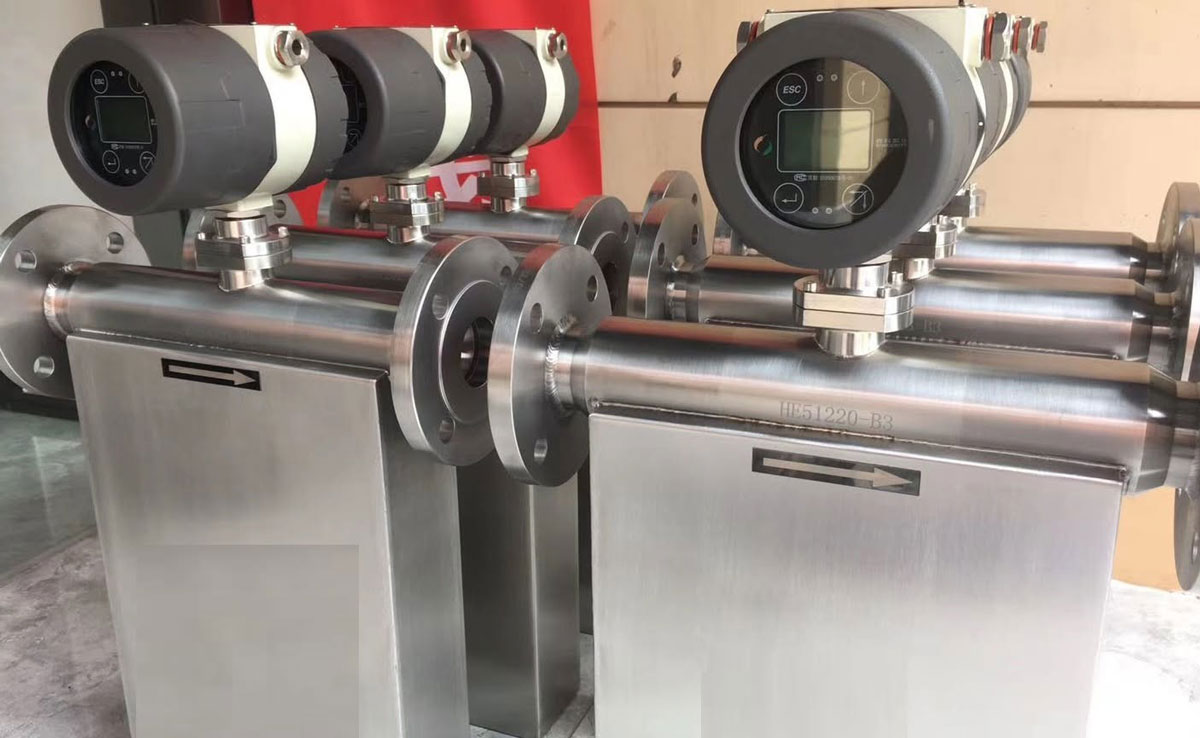

Silver Automation Instruments propose le débitmètre massique Coriolis SH-CMF comme alternative pour ces applications. Ce guide explique comment sélectionner un débitmètre SH-CMF équivalent en fonction du diamètre de la conduite, de la plage de débit, de la précision, des conditions de process et des sorties, et indique dans quels cas il est préférable de conserver la marque d'origine.
Les appareils de mesure Micro Motion ont fait leurs preuves, et il n'y a aucun inconvénient à rester fidèles à cette marque. Les raisons généralement invoquées pour envisager une alternative sont d'ordre pratique :
Dans chaque cas, la question est la même : quelles informations sont nécessaires pour choisir un compteur qui remplit la même fonction ?
Avant de demander un devis, veuillez rassembler les informations suivantes figurant sur la plaque signalétique, la fiche technique ou la configuration DCS du coriolismètre Micro Motion actuel. Ces informations nous permettront de sélectionner la taille et les options du SH-CMF en une seule étape.
| Article | Où le trouver | Pourquoi c'est important |
|---|---|---|
| Code du modèle (capteur et émetteur) | Plaque signalétique sur le capteur et l'émetteur | Présente la conception, la taille et les options du tube. |
| Dimension et raccordement de la ligne | Schéma de tuyauterie ou plaque signalétique | Classe de bride ou Tri-Clamp, longueur face à face |
| Nom du fluide, densité, viscosité | Fiche technique du procédé | Dimensionnement, perte de charge, choix des matériaux |
| Débit normal / maximal / minimal | Fiche technique de tendance ou de processus DCS | Sélectionne la taille du capteur, et pas seulement la taille du tuyau. |
| Température de fonctionnement et de conception | Fiche technique du procédé | Sélectionne l'option de plage de température |
| Pression de service et de conception | Fiche technique du procédé | Sélectionne la pression nominale |
| Signaux de sortie utilisés | Schéma de câblage ou menu de l'émetteur | 4-20 mA, impulsionnel, HART, RS485/Modbus, Profibus PA |
| Exigences relatives aux zones dangereuses | Classification des zones | Version antidéflagrante nécessaire ou non |
| Précision requise | Fiche technique | Sélectionne la classe de précision |
Le tableau ci-dessous répertorie les tailles de débitmètres SH-CMF et leurs plages de débit nominales. Utilisez-le pour trouver la taille de SH-CMF adaptée à vos débits normal et maximal. Un dimensionnement correct du débitmètre Coriolis implique souvent de choisir une taille inférieure à celle de la conduite à faible débit ; vérifiez donc d'abord le débit, puis le diamètre de la conduite. Ce tableau sert uniquement de référence pour la taille et la plage de débit ; la longueur d'installation doit être vérifiée à l'aide de la fiche technique de votre débitmètre.
| Taille de la ligne | Pouce (environ) | Modèle SH-CMF | Plage de débit nominal |
|---|---|---|---|
| DN1 | micro | SH-CMF-1 | 0–10 kg/h |
| DN2 | micro | SH-CMF-2 | 0–70 kg/h |
| DN3 | 1/8" | SH-CMF-3 | 0–150 kg/h |
| DN6 | 1/4" | SH-CMF-6 | 0–200 kg/h |
| DN10 | 3/8" | SH-CMF-10 | 0–1500 kg/h |
| DN15 | 1/2" | SH-CMF-15 | 0–3,0 t/h |
| DN20 | 3/4" | SH-CMF-20 | 0–7,0 t/h |
| DN25 | 1" | SH-CMF-25 | 0–13 t/h |
| DN40 | 1-1/2" | SH-CMF-40 | 0–22 t/h |
| DN50 | 2" | SH-CMF-50 | 0–33 t/h |
| DN65 | 2-1/2" | SH-CMF-65 | 0–60 t/h |
| DN80 | 3" | SH-CMF-80 | 0–100 t/h |
| DN100 | 4" | SH-CMF-100 | 0–160 t/h |
| DN125 | 5" | SH-CMF-125 | 0–230 t/h |
| DN150 | 6" | SH-CMF-150 | 0–300 t/h |
| DN200 | 8" | SH-CMD-200A / 200B | 0–400 / 0–500 t/h |
| DN250 | 10" | SH-CMD-250 | 0–800 t/h |
| DN300 | 12" | SH-CMD-300 | 0–1500 t/h |
Si votre débitmètre actuel fonctionne la plupart du temps près de sa limite inférieure, veuillez nous indiquer le débit réel. Un capteur plus petit, de type micro-capteur Coriolis pour faibles débits (inférieurs à environ 200 kg/h), offre souvent de meilleures performances à faible débit qu'un capteur de même taille.
Le tableau ci-dessous répertorie les options SH-CMF les plus souvent comparées à un débitmètre Coriolis Micro Motion existant.
| Spécification | norme SH-CMF | Options |
|---|---|---|
| Précision, liquide | 0,2% | 0,15 %, 0,1 % |
| Précision, gaz | 0,5% | — |
| température du fluide | -50 à 150 °C | -50 à 250 °C, -50 à 350 °C, -200 à 150 °C (cryogénique) |
| Pression nominale | 1,6 MPa | 2,5, 4,0, 20, 25, 32 MPa ; valeurs supérieures sur demande |
| Matériau mouillé | 316L | Hastelloy C-276, Hastelloy B3, Alliage 20, titane, tantale et autres |
| Connexion au processus | Bride | Raccord à compression Tri-clamp, filetage à souder |
| Sorties | 4-20 mA, fréquence/impulsion | 0-5 V |
| Communication | RS485/Modbus | HART, Profibus PA |
| Conception | Compact | Émetteur à distance avec câble |
| Zone dangereuse | Version antidéflagrante disponible | — |
| Alimentation électrique | 24 V CC | 220 V CA |
Le débit massique, la densité et la température sont mesurés directement, et le débit volumique est calculé à partir de la masse et de la densité, selon le même principe de mesure utilisé par tous les débitmètres Coriolis.
Les exemples ci-dessous proviennent de projets SH-CMF que nous avons réalisés. Les données client ont été supprimées ; les données de processus sont présentées telles que reçues.
| Fluide | Taille de la ligne | Conditions de processus | Ce qui comptait |
|---|---|---|---|
| Liquides spéciaux fluorés (type C4F6, RL-316) | 1/2"–3/4" | 0,5 à 100 kg/h, -27 à 10 °C, densité d'environ 1600 à 1800 kg/m³ | Débit faible, densité élevée, basse température |

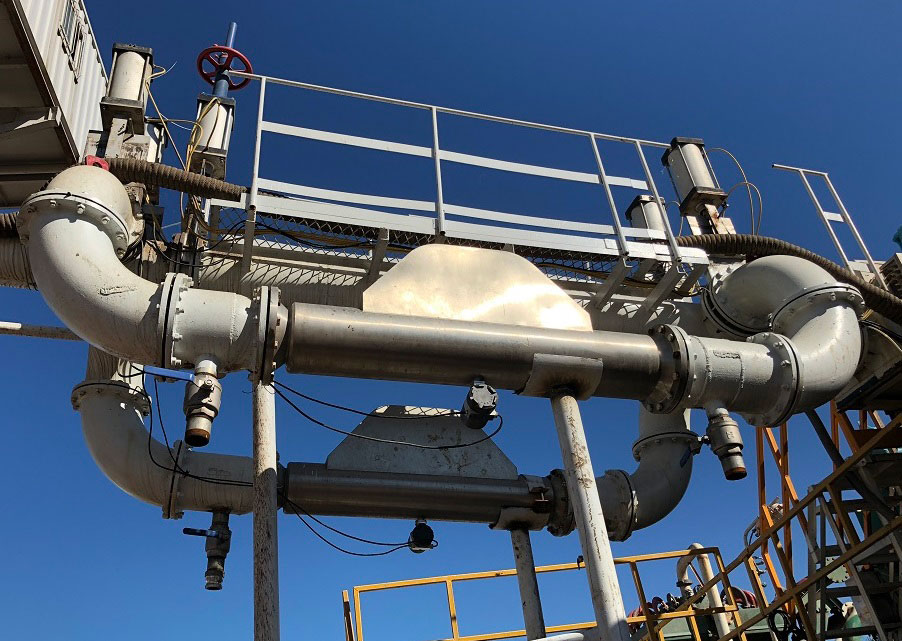

| fioul lourdsur un navire | 4" | Débit normal : 100 t/h, débit maximal : 160 t/h, température : 150 °C (maximum : 240 °C), pression maximale : 8 bar | Option haute température, conception compacte |
| sirop de glucose | 3" | 1 600 à 2 200 cP, 7,2 m³/h, 45 à 55 °C | contrôle de la perte de charge pour fluide visqueux |
| huile de tournesol | DN50 | Max 30 t/h, max 80 °C, 6 barg | Débit de 4 à 20 mA plus 1 impulsion par kg vers l'automate programmable |
| GNL | DN150 | -162 °C en fonctionnement, 13 barg | option de température cryogénique |
Les cinq applications ci-dessus couvrent les raisons les plus courantes pour lesquelles les acheteurs choisissent la technologie Coriolis : mesure directe de la masse, densité et indépendance vis-à-vis des variations de viscosité.
Une décision de remplacement doit être honnête envers les deux parties.
SH-CMF convient parfaitement lorsque :
Conservez la marque d'origine lorsque :
Si vous n'êtes pas sûr de la catégorie à laquelle appartient votre demande, envoyez-nous les détails et nous vous le dirons clairement.
Veuillez nous envoyer la liste de contrôle ci-dessus, ou simplement une photo de la plaque signalétique de votre compteur actuel, ainsi que le nom du fluide, la plage de débit, la température et la pression. Nous vous répondrons sous 24 heures avec le code modèle SH-CMF sélectionné et un devis. Le délai de livraison standard est généralement de 10 à 12 jours ouvrables après réception du paiement.
nous vous répondrons dans 24 heures..
Les questions relatives à la densité, au service de gaz, aux zones dangereuses et aux débits sont traitées dans la FAQ du SH-CMF . Les questions ci-dessous concernent spécifiquement le remplacement d'un débitmètre Micro Motion.
