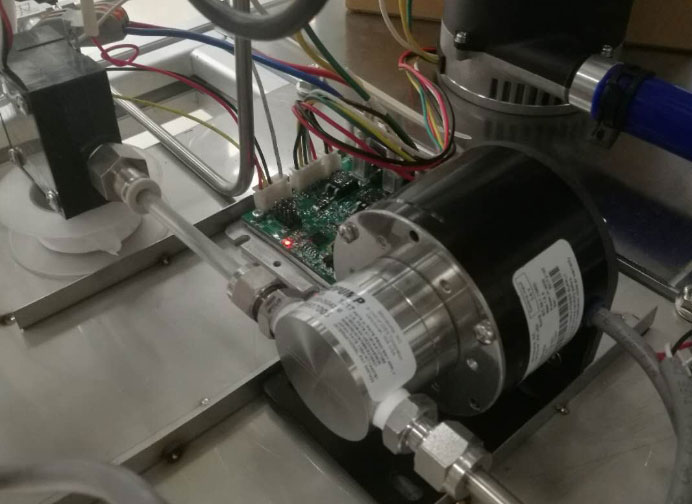

Le débitmètre de carburant 3/8" est un instrument de mesure de précision spécialement conçu pour mesurer le débit de carburant de petit diamètre. Le « 3/8 » dans son nom fait référence à la taille de l'orifice de raccordement du débitmètre, qui équivaut à un diamètre de tuyau d'environ 9,525 millimètres (mm). Il est donc très probable que le diamètre de la conduite raccordée à ce débitmètre soit également de 3/8". Ce débitmètre compact joue un rôle irremplaçable dans les situations où une surveillance précise des applications de carburant à faible débit est requise.
Le débitmètre 3/8" fait référence au port de connexion du capteur de débit qui est de 3/4" de pouce

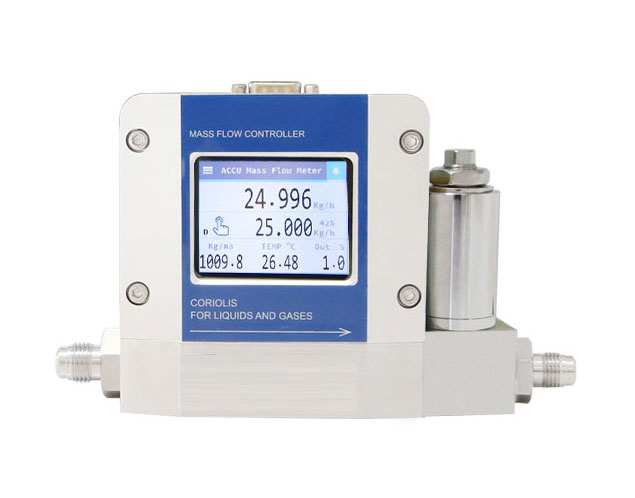

D'un point de vue technique, les débitmètres de carburant 3/8" utilisent généralement des principes de mesure de haute précision, tels que les débitmètres à turbine , à engrenages ou les débitmètres massiques à effet Coriolis, pour capturer et enregistrer avec précision le débit instantané et cumulé de carburant. Leur plage de mesure est généralement comprise entre 0,1 et 30 litres par minute (selon le modèle), ce qui les rend particulièrement adaptés à la surveillance des systèmes de carburant à faible débit. Les principaux matériaux de ces débitmètres sont souvent l'acier inoxydable, l'alliage d'aluminium ou les plastiques techniques haute résistance, garantissant durabilité et compatibilité chimique avec le carburant.

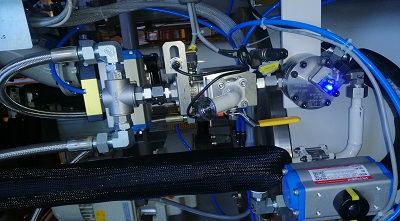

Débitmètre 3/8 pouces pour la surveillance des petits systèmes de carburant
Où sont utilisés les débitmètres de carburant 3/8" ?
Les débitmètres de carburant 3/8" sont largement utilisés dans divers domaines industriels en raison de leur petit diamètre et de leurs caractéristiques de haute précision.
1. Domaine aéronautique : Utilisé pour les systèmes de carburant des petits avions, des drones et des hélicoptères, il surveille la consommation de carburant des moteurs afin de garantir la sécurité et l'économie des vols. Dans les applications aéronautiques, la fiabilité et la précision des débitmètres sont cruciales, et toute erreur de mesure peut entraîner de graves erreurs de calcul de la consommation de carburant.
2. Essais automobiles : Utilisés dans le développement des moteurs et les tests de performance, ces données permettent de mesurer avec précision les caractéristiques de débit des systèmes d'injection. Les constructeurs automobiles et les instituts de recherche et développement utilisent ces données pour optimiser la conception des moteurs, améliorer le rendement énergétique et respecter des normes d'émissions de plus en plus strictes.
3. Équipements de combustion industriels : Surveillance de l'alimentation en combustible des petites chaudières, des groupes électrogènes et des systèmes de chauffage industriels. Ces applications nécessitent une alimentation en combustible continue et stable, et les débitmètres aident les opérateurs à maintenir une efficacité de combustion optimale.

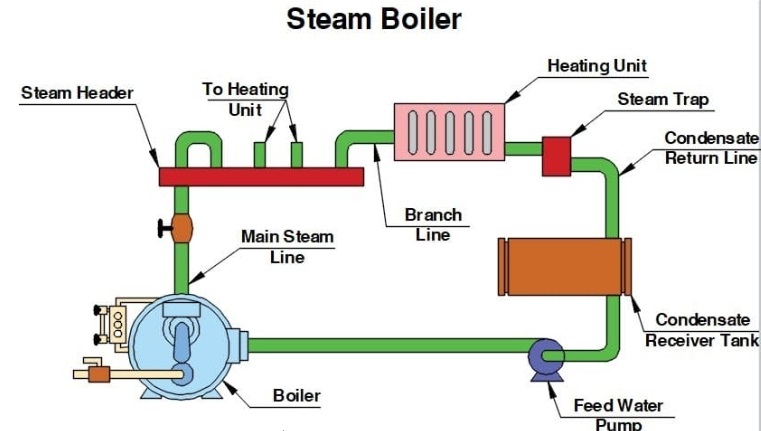

Les petites chaudières peuvent nécessiter un débitmètre de carburant de 3/8"
4. Recherche en laboratoire : Fournir des données de débit précises dans le cadre de projets de recherche scientifique tels que les tests d'efficacité des additifs pour carburant et le développement de nouveaux moteurs. Les débitmètres de recherche nécessitent souvent une précision accrue et des fonctions de sortie de données plus complexes.

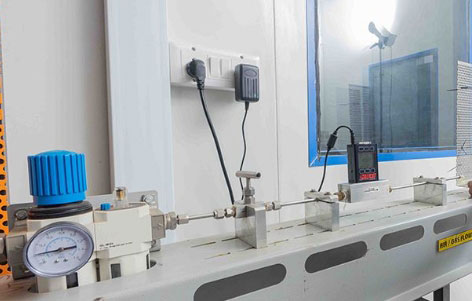

Débitmètre 3/8 pouces pour la recherche en laboratoire
5. Système d'alimentation auxiliaire du navire : utilisé pour la surveillance du carburant des moteurs auxiliaires des petits ou grands navires, contribuant à optimiser l'utilisation du carburant et les plans de navigation.

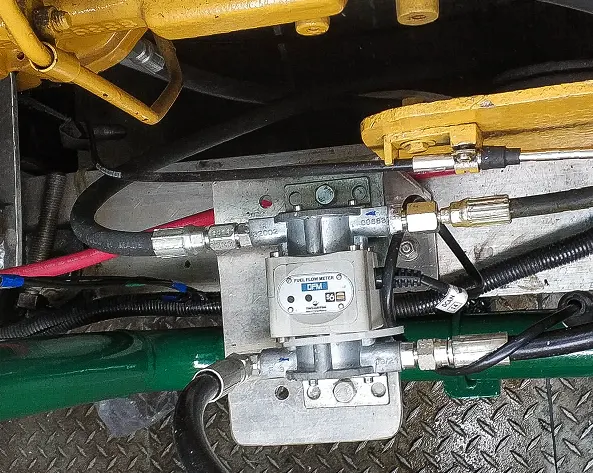

Petit débitmètre de 3/8 po pour la mesure du carburant des navires
Quelles sont les difficultés techniques dans la mesure du carburant à faible débit ?
La mesure du débit de carburant de petit diamètre se heurte à de nombreux défis techniques : la sensibilité due à un trafic extrêmement faible constitue la principale difficulté. À un diamètre de 3/8 de pouce, le débit de carburant peut être très faible, par exemple seulement 10 ml/min ou 50 cm³, et les techniques de mesure de débit traditionnelles, comme les débitmètres à turbine ou les rotamètres à tube métallique , peuvent ne pas détecter avec précision ces faibles signaux. Cela nécessite des débitmètres dotés d'une sensibilité extrêmement élevée, capables de distinguer les faibles variations de débit tout en maintenant la stabilité des mesures.
L'impact des variations des caractéristiques des carburants ne peut être ignoré. Différents types de carburants (tels que l'essence, le diesel, le kérosène d'aviation, etc.) présentent des caractéristiques de viscosité, de densité et de lubrification différentes, qui varient avec la température et affectent directement la précision de mesure des débitmètres. Un débitmètre de carburant 3/8" de haute qualité doit être capable de compenser ces variations de propriétés physiques ou de maintenir des performances de mesure constantes pour différents types de carburants.
Les contraintes d'installation ont accru la difficulté de l'application. Les systèmes de petit diamètre disposent généralement d'un espace limité et nécessitent des structures de débitmètre compactes, sans perte de charge excessive due à l'installation. De plus, les facteurs environnementaux tels que les vibrations des canalisations et les fluctuations de température ont un impact plus important sur la mesure des petits débits, et une conception spécifique est nécessaire pour éliminer ces effets.
Les systèmes de petit diamètre ont un espace limité
Le maintien de la stabilité à long terme constitue un autre défi pour la mesure des petits débits. Le carburant peut contenir de petites particules ou impuretés qui, au fil du temps, peuvent endommager les composants mécaniques ou les capteurs du débitmètre. Un excellent débitmètre de carburant 3/8" doit être autonettoyant ou antipollution pour garantir sa fiabilité à long terme.
Solution de débitmètre de carburant 3/8" de silverinstruments.com

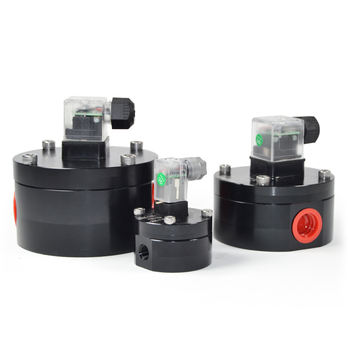

Silver Instruments a développé une gamme de micro-débitmètres volumétriques pour apporter des solutions professionnelles aux défis de la mesure de petits débits de carburant mentionnés ci-dessus. Cette gamme de débitmètres est particulièrement adaptée aux applications sur conduites de carburant de 3/8" et présente de nombreuses excellentes caractéristiques :
Le principal avantage de ce débitmètre réside dans sa haute précision de mesure. Adoptant le principe de mesure de débit à engrenages ovales de précision (débitmètre volumétrique), il maintient une précision de lecture de ± 1 % même à des débits extrêmement faibles, tels que 0,5 ml/min, répondant ainsi aux exigences les plus strictes en matière de surveillance du débit de carburant. Sa plage de mesure, de 0,1 litre par minute seulement, couvre entièrement la plage de débit d'un système de carburant classique de 3/8". Voici la plage de débit prise en charge par le petit débitmètre volumétrique de la série LC-M :
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
La conception structurelle du petit débitmètre prend pleinement en compte les caractéristiques d'application des tuyaux de petit diamètre (3/8"). Sa taille compacte facilite l'installation dans les espaces restreints, et la conception optimisée du canal d'écoulement minimise les pertes de charge, évitant ainsi d'affecter la pression de fonctionnement normale du système d'alimentation en carburant d'origine. Le produit offre de nombreuses options d'interface, telles que des raccords à vis, à bride et à compression, qui s'intègrent facilement aux systèmes de tuyauterie de 3/8".

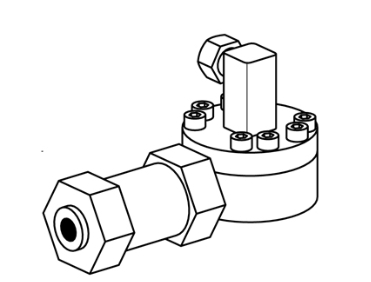

Conception petite et compacte du débitmètre de carburant 3/8"
Le choix des matériaux des capteurs de débit est le fruit d'une réflexion professionnelle. Les composants en contact avec le carburant sont en acier inoxydable ou en aluminium, ainsi que des matériaux composites spéciaux, pour garantir une résistance à la corrosion durable et une stabilité dimensionnelle. Le petit débitmètre de la série LC-M a subi des tests d'étanchéité rigoureux afin d'éliminer tout risque de fuite de carburant et est conforme aux normes de sécurité industrielle.
Configuration fonctionnelle riche et pratique. Outre la mesure de débit de base, il offre diverses options fonctionnelles telles que le contrôle par lots, le MODBUS RS485, la sortie d'impulsions et la sortie de signal analogique pour répondre aux besoins de différents scénarios d'application. Son interface conviviale simplifie le paramétrage et la lecture des données.

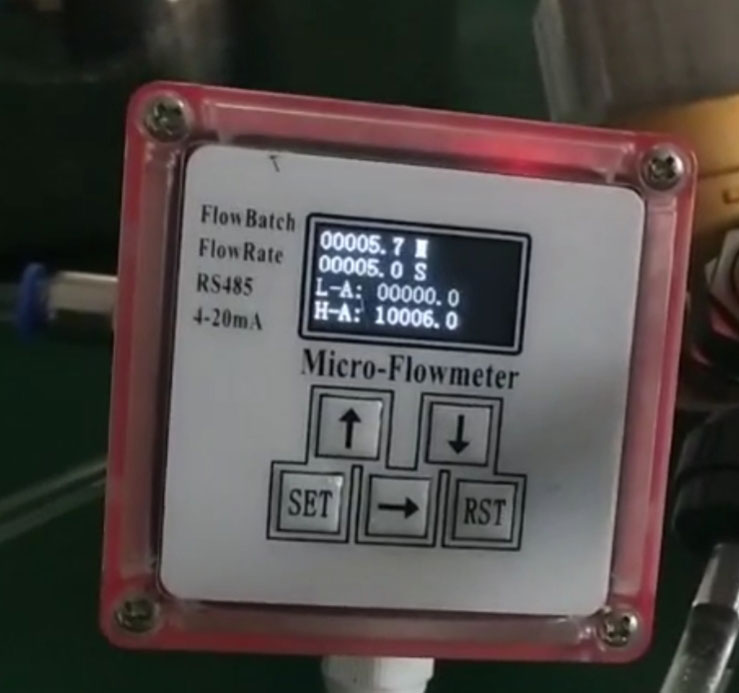

Option avec interface conviviale pour débitmètre de carburant 3/4"
Comment choisir un débitmètre de carburant 3/8" adapté ?
Lors de la sélection d'un débitmètre de carburant 3/8", les facteurs clés suivants doivent être pris en compte :
1. Correspondance de la plage de débit : assurez-vous que les débits minimum et maximum du modèle sélectionné couvrent les exigences réelles de l'application, et que le débit de travail idéal doit être compris entre 20 % et 80 % de la plage, et que le rapport de réduction pour le petit débitmètre de carburant est de 10:1, c'est-à-dire que si votre débit maximum est de 100 ml/min, alors le débit minimum qu'il peut garantir est de 10 ml/min.
2. Compatibilité du type de carburant : vérifiez que le débitmètre de carburant 3/8" est adapté au type de carburant spécifique mesuré, en tenant compte de la plage de viscosité et de la compatibilité chimique.
3. Exigences de précision : Choisissez un niveau de précision adapté à l'importance de l'application. Les applications de laboratoire requièrent généralement une précision supérieure à celle de la surveillance industrielle. silverinstruments.com propose plusieurs options de débitmètres de carburant 3/8", du débitmètre Coriolis au débitmètre volumétrique, pour différents budgets.
4. Type de signal de sortie : nous fournissons un débitmètre de carburant numérique, veuillez sélectionner une sortie analogique (4-20 mA/0-10 V) ou une sortie PNP ou NPN à impulsion ou une interface de communication numérique (MODBUS RS485, etc.) en fonction des exigences du système d'acquisition de données.
Débitmètre de carburant 3/8" Réglage MODBUS RTU
5. Adaptabilité environnementale : Tenez compte de la température, de l'humidité, des vibrations et des autres conditions de l'environnement de travail et choisissez des produits avec des niveaux de protection correspondants.
Une installation correcte est tout aussi importante pour garantir la précision des mesures. Utilisez un support approprié pour fixer la canalisation afin de réduire l'impact des vibrations. Un entretien régulier comprend la vérification de l'état du filtre, la vérification de la dérive du zéro et l'étalonnage de la précision, ce qui peut prolonger considérablement la durée de vie du débitmètre et maintenir la fiabilité des mesures.
Avec l'amélioration continue des exigences en matière d'efficacité énergétique et le durcissement des réglementations en matière d'émissions, la technologie de mesure de faible débit de carburant va continuer à se développer. En tant qu'outil professionnel dans ce domaine, les débitmètres de carburant 3/8" gagneront en importance, fournissant des données clés pour l'optimisation des économies d'énergie et un contrôle précis dans divers secteurs.
