Comment choisir et installer un débitmètre de carburant pour turbine ?

Dans le monde actuel, où tout va très vite, l'efficacité énergétique est devenue un enjeu crucial pour de nombreux secteurs. Le débitmètre à turbine est un élément clé qui contribue à optimiser la consommation de carburant. Cet article présente le débitmètre à turbine, son utilité pour la mesure du débit de carburant et met en lumière les caractéristiques de ces appareils performants. Nous présenterons également Silver Automation Instruments, fournisseur fiable de débitmètres à turbine à prix abordables.

Qu'est-ce qu'un débitmètre à turbine et pourquoi est-il utilisé pour mesurer le débit de carburant ?

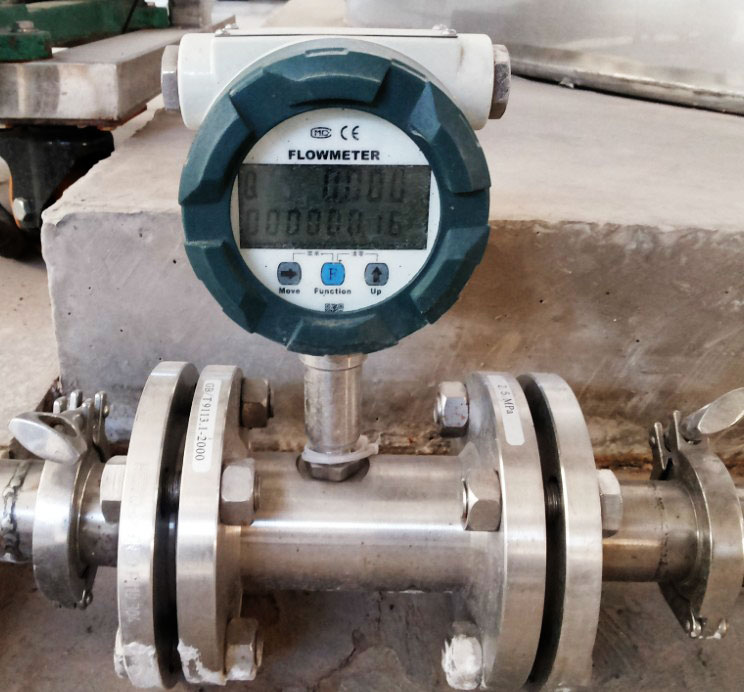

Un débitmètre à turbine est un appareil conçu pour mesurer le débit d'un fluide, notamment de carburant, grâce à un rotor de turbine. Ce rotor, muni d'ailettes, tourne au passage du carburant. La vitesse de rotation est directement proportionnelle au débit de fioul, ce qui permet une mesure précise.

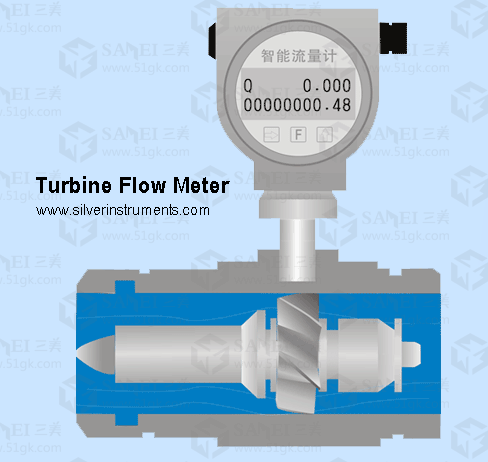

Les rotors tournent lorsque le carburant traverse le débitmètre TUF.

En matière de mesure du débit de carburant, les débitmètres à turbine offrent plusieurs avantages. Ils fournissent des données en temps réel sur la consommation de carburant, permettant ainsi un meilleur contrôle et une gestion plus efficace de cette consommation. En mesurant précisément le débit de carburant, les débitmètres à turbine contribuent à optimiser les performances du moteur, à réduire le gaspillage et à améliorer le rendement global.

Caractéristiques des débitmètres de carburant pour turbines :

a) Haute précision : Les débitmètres à turbine offrent une excellente précision, de l’ordre de 0,2 % à 1,0 %, garantissant une mesure précise des débits de carburant. Cette précision permet aux entreprises de prendre des décisions éclairées concernant leur consommation de carburant et d’identifier les axes d’amélioration.

b) Large gamme d'applications : Les débitmètres à turbine peuvent être utilisés dans divers secteurs industriels, notamment l'aéronautique, l'automobile, le secteur maritime et la production d'énergie. Leur polyvalence les rend adaptés à la mesure de différents types de carburants, de l'essence et du diesel au kérosène et même aux biocarburants.

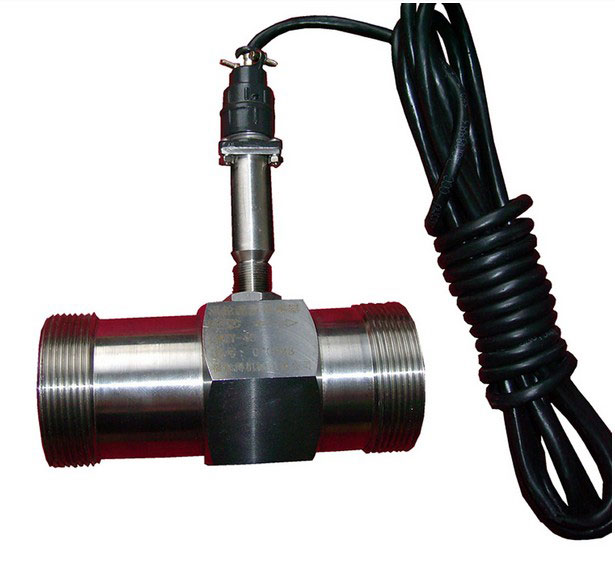

c) Compacts et légers : les débitmètres à turbine sont réputés pour leur format compact et leur légèreté, ce qui facilite leur installation et leur intégration dans les systèmes d’alimentation existants. Leur compacité leur permet également d’occuper un espace minimal, les rendant ainsi adaptés aux installations disposant de peu de place.

d) Durabilité : Ces débitmètres de carburant pour turbines sont conçus pour résister aux environnements difficiles et fonctionner de manière fiable dans des conditions extrêmes. Ils sont souvent fabriqués à partir de matériaux durables comme l’acier inoxydable, ce qui garantit leur longévité et leur résistance à la corrosion.

Mesurer le carburant avec un débitmètre à turbine présente tellement d'avantages, que nous voulons tous savoir comment choisir un débitmètre à turbine adapté ?

Étapes pour choisir un débitmètre à turbine

Plage de débit : Le débitmètre de carburant pour turbine possède une plage de débit spécifiée, indiquant les débits qu’il peut mesurer avec précision. Cette plage est généralement exprimée en litres par minute (L/min), en gallons par minute (GPM) ou en mètres cubes par heure (m³/h). Par exemple, un débitmètre de carburant pour turbine de 1 pouce peut mesurer de 1 à 10 m³/h, un transmetteur de débit de carburant pour turbine de 2 pouces peut mesurer de 17 à 176 GPM et un capteur de débit pour turbine de 3 pouces peut mesurer de 10 à 100 m³/h de fioul.

Vous trouverez ci-dessous un tableau présentant la taille des débitmètres à turbine et la plage de débit de carburant correspondante, ainsi que la perte de pression, considérée comme une valeur importante lors du choix d'un débitmètre adapté.

Remarque : 1. La perte de pression maximale est la valeur lorsque le débitmètre fonctionne au débit maximal, le fluide étant de l'eau à température ambiante.

2. Une précision de 0,2 % est possible, mais il s'agit d'un produit personnalisé et la plage de débit est plus étroite que la plage de débit standard.

Précision : La précision du débitmètre à turbine est un facteur essentiel. Elle est généralement exprimée en pourcentage du débit réel. Par exemple, une précision de ±1 % signifie que la mesure sera à moins de 1 % du débit réel. Silver Automation Instruments propose des débitmètres à turbine d'une précision de 0,2 % à 1,0 %.

Veuillez indiquer votre plage de débit de carburant et le diamètre de votre canalisation. Après calcul par nos experts techniques, nous pourrons déterminer la précision maximale du débitmètre de carburant fourni.

Pression nominale : Le débitmètre à turbine possède une pression nominale spécifiée, indiquant la pression maximale qu'il peut supporter sans que sa précision ne soit altérée ni qu'il ne subisse de dommages. Cette pression est généralement exprimée en livres par pouce carré (PSI) ou en bars. Un débitmètre à turbine standard supporte une pression de 232 psig, mais il existe des modèles pour des pressions plus élevées, comme 150 lb, 300 lb, 500 PSI, etc.

Indiquez à silverinstruments.com votre pression de service et votre pression nominale, nous sélectionnerons pour vous un carburant TUF adapté à la pression nominale.

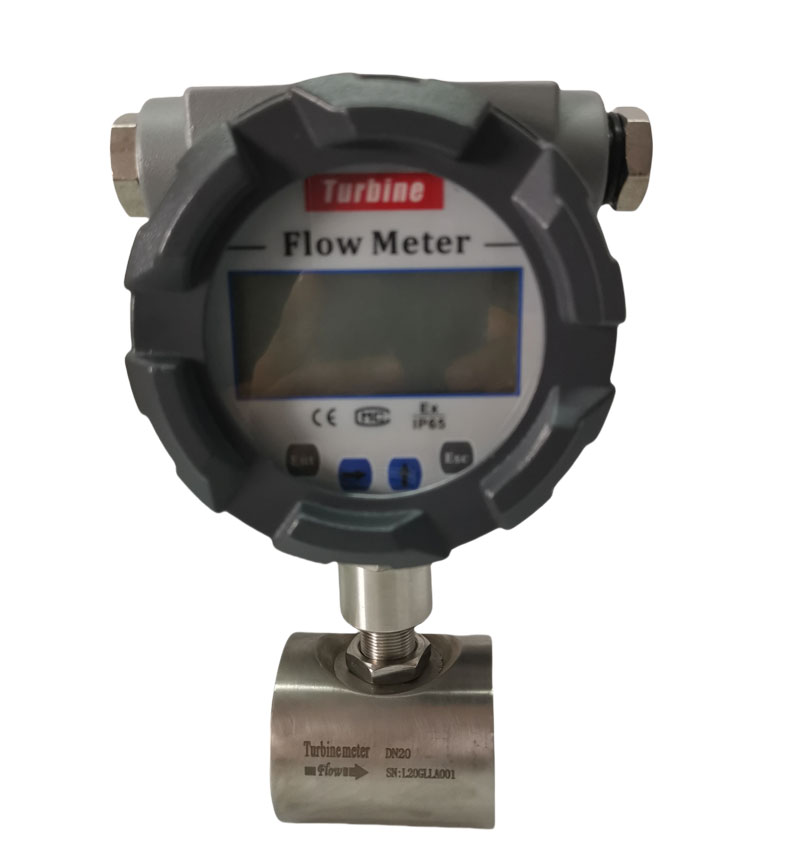

Le débitmètre de carburant pour turbine haute pression peut supporter une pression maximale de 100 bars.

Plage de températures : La plage de températures spécifie les températures minimales et maximales auxquelles le débitmètre à turbine peut fonctionner avec précision. Il est essentiel de s’assurer que le débitmètre à turbine peut supporter les variations de température du carburant mesuré. Silver Automation Instruments propose des débitmètres à turbine fonctionnant avec des fluides entre -20 °C et 150 °C.

Matériaux de construction : Le corps et les composants internes du débitmètre à turbine sont fabriqués dans des matériaux compatibles avec le carburant mesuré. Le matériau standard est l’acier inoxydable 304 ; le capteur de débit de carburant à turbine est disponible en option en acier inoxydable 316. Veuillez préciser le matériau souhaité.

Signal de sortie : Les débitmètres à turbine fournissent un signal de sortie adapté, facilement intégrable à votre système de gestion de carburant existant. Les signaux de sortie courants incluent les impulsions, le 4-20 mA et les communications HART ou Modbus . Veuillez indiquer à silverinstruments.com le type de sortie requis ; nous sélectionnerons ensuite le débitmètre à turbine approprié.

Alimentation : Les débitmètres à turbine nécessitent une alimentation externe de 24 V CC ou fonctionnent sur batterie . Vous devez déterminer le type d’alimentation dont vous avez besoin.

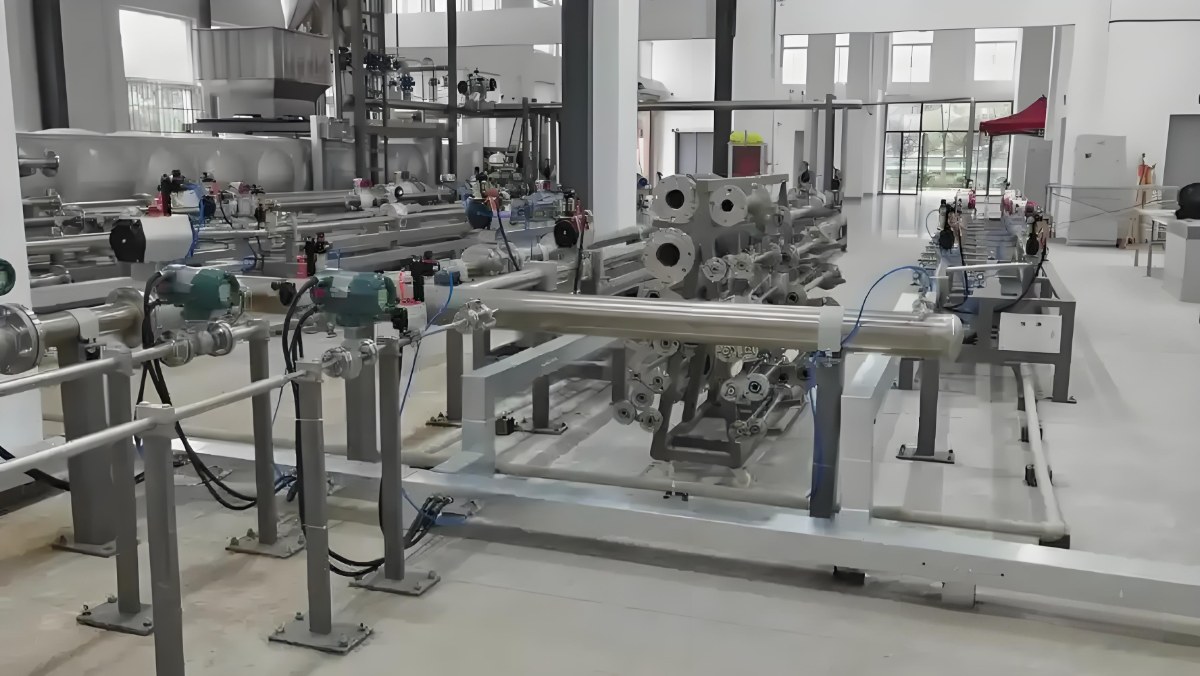

Étalonnage : Il est essentiel de savoir si le débitmètre à turbine est pré-étalonné ou s’il nécessite un étalonnage avant utilisation. L’étalonnage garantit la précision et la fiabilité des mesures. Silver Automation Instruments fournit un rapport d’étalonnage pour chaque débitmètre vendu.

Silverinstruments.com fournit un rapport d'étalonnage pour chaque débitmètre de carburant.

Comment installer des débitmètres de carburant pour turbines ?

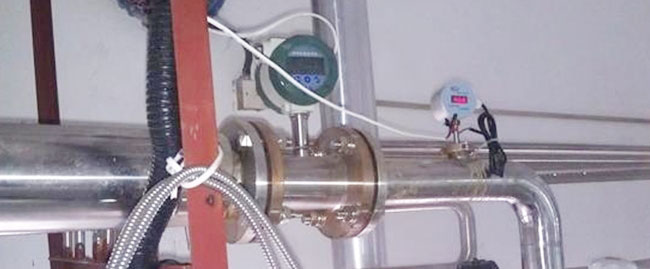

1. Considérations relatives au montage

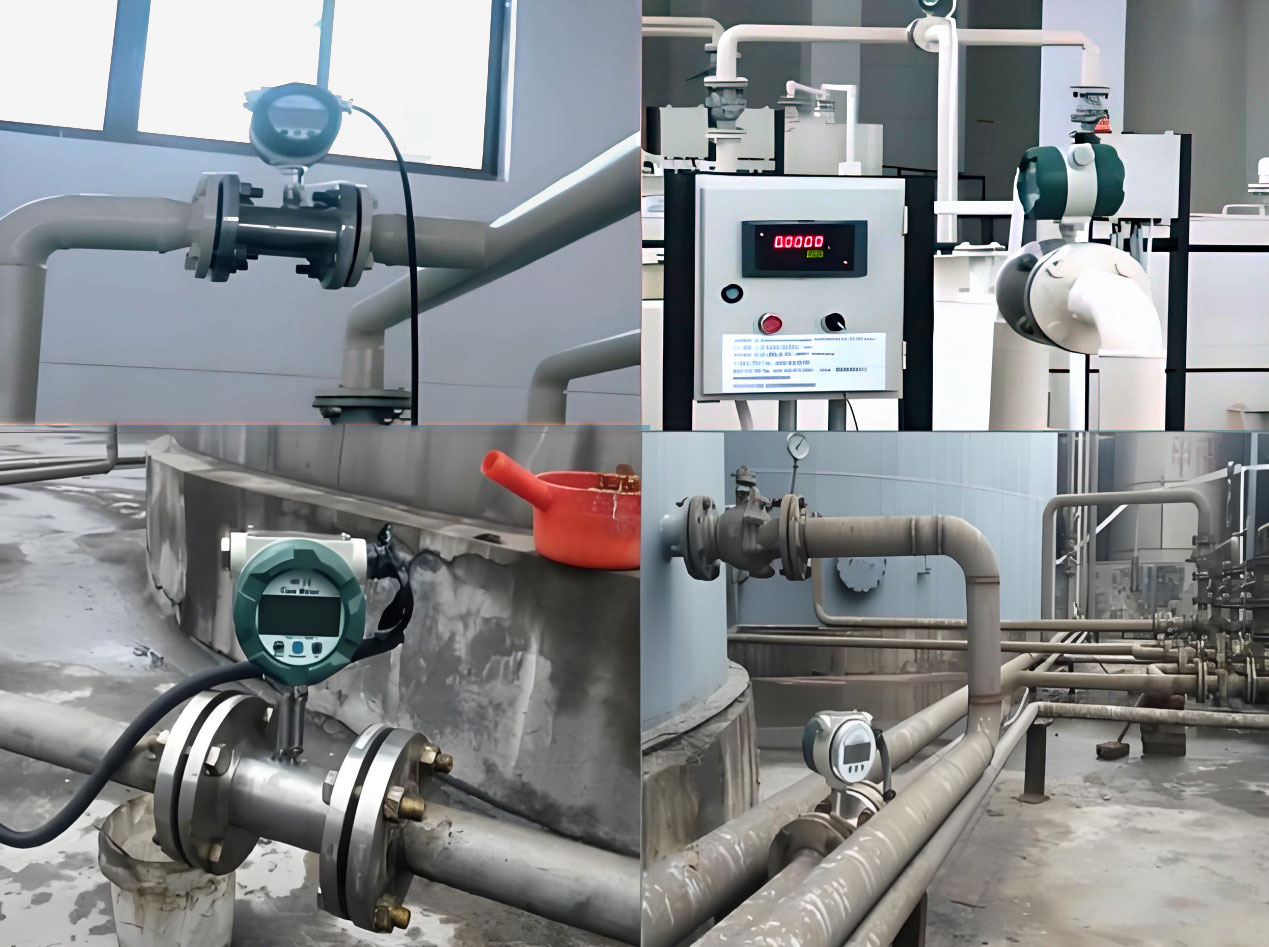

Lors de l'installation de débitmètres de carburant pour turbines, il est crucial de choisir un emplacement répondant aux critères suivants :

• Facilité d'accès : Veillez à ce que le débitmètre de carburant soit positionné de manière à faciliter son entretien.
• Zone exempte de vibrations : Évitez les zones sujettes à des vibrations importantes afin de préserver la précision.
• Interférences électromagnétiques : Installez le débitmètre diesel loin de toute source d’interférences électromagnétiques.
• Proximité de la source de chaleur : éloignez le compteur de carburant de la turbine des sources de chaleur afin d’éviter les erreurs de mesure.

2. Sens d'écoulement

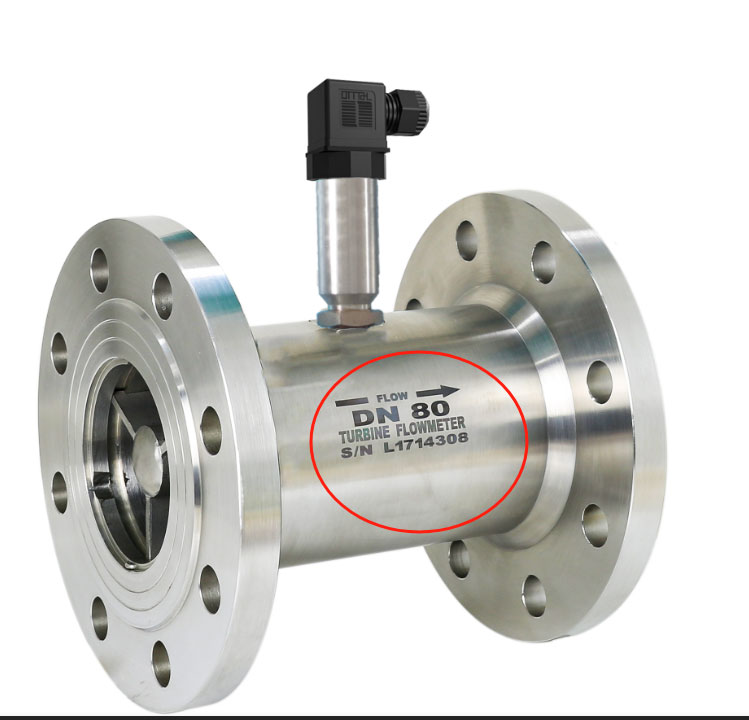

Les débitmètres de carburant pour turbines SILVER sont conçus pour la mesure de débit unidirectionnel. Le sens d'écoulement correct est indiqué par une flèche sur le corps du capteur de débit de carburant.

3. Exigences relatives aux tuyaux droits

Les perturbations d'écoulement causées par des composants tels que les coudes, les vannes et les réducteurs peuvent affecter la précision du compteur. Pour atténuer ce problème, assurez-vous des longueurs de conduite droite suivantes :

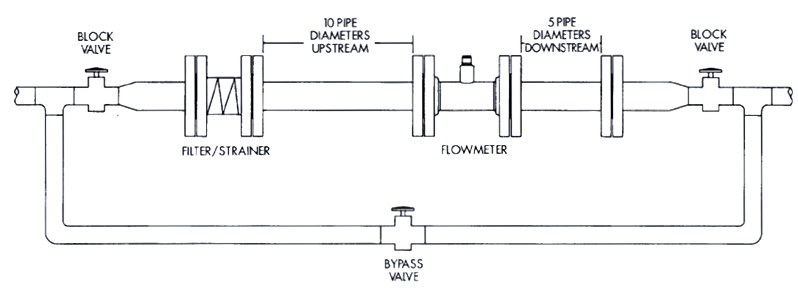

Diagramme 1

En amont : une longueur minimale de conduite droite égale à 10 fois le diamètre intérieur de la conduite est requise. Pour une conduite de 50 mm, cela correspond à au moins 500 mm de conduite droite en amont, 1 000 mm étant recommandés pour une précision optimale.

En aval : une longueur minimale de conduite droite égale à 5 fois le diamètre intérieur est nécessaire. Pour une conduite de 50 mm, prévoyez au moins 250 mm de conduite droite en aval, l’idéal étant 500 mm.

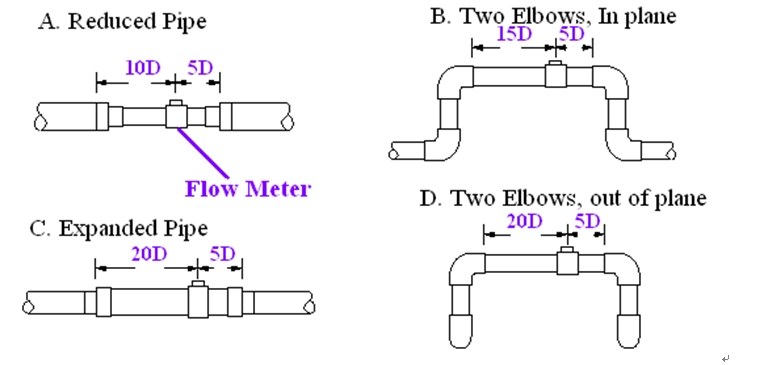

Reportez-vous au schéma 1 pour une configuration d'installation typique d'un débitmètre de carburant et au schéma 2 pour les exigences détaillées en matière de longueur de tuyau droit lorsque des dispositifs modifiant le débit sont présents.

4. Prévention de la cavitation

La cavitation, souvent causée par de l'air entraîné ou une contre-pression insuffisante, peut gravement endommager le rotor du compteur et entraîner des inexactitudes. Pour éviter cela :

- S'assurer que la teneur en air ou en gaz du carburant ne dépasse pas 100 mg/l.

- Maintenir une contre-pression d'au moins 1,25 fois la pression de vapeur du fluide, plus deux fois la chute de pression aux bornes du débitmètre. Ceci peut être calculé à l'aide de la formule 1 :

Formule 1 : Pb ≥ 1,25 × Pv + 2 × (Pin – Pout)

- Pb : Contre-pression

- Pv : Pression de vapeur

- Broche : Pression d'entrée

- Sortie : Pression de sortie

Installez une vanne de régulation en aval du débitmètre de carburant pour créer la contre-pression nécessaire.

5. Considérations particulières

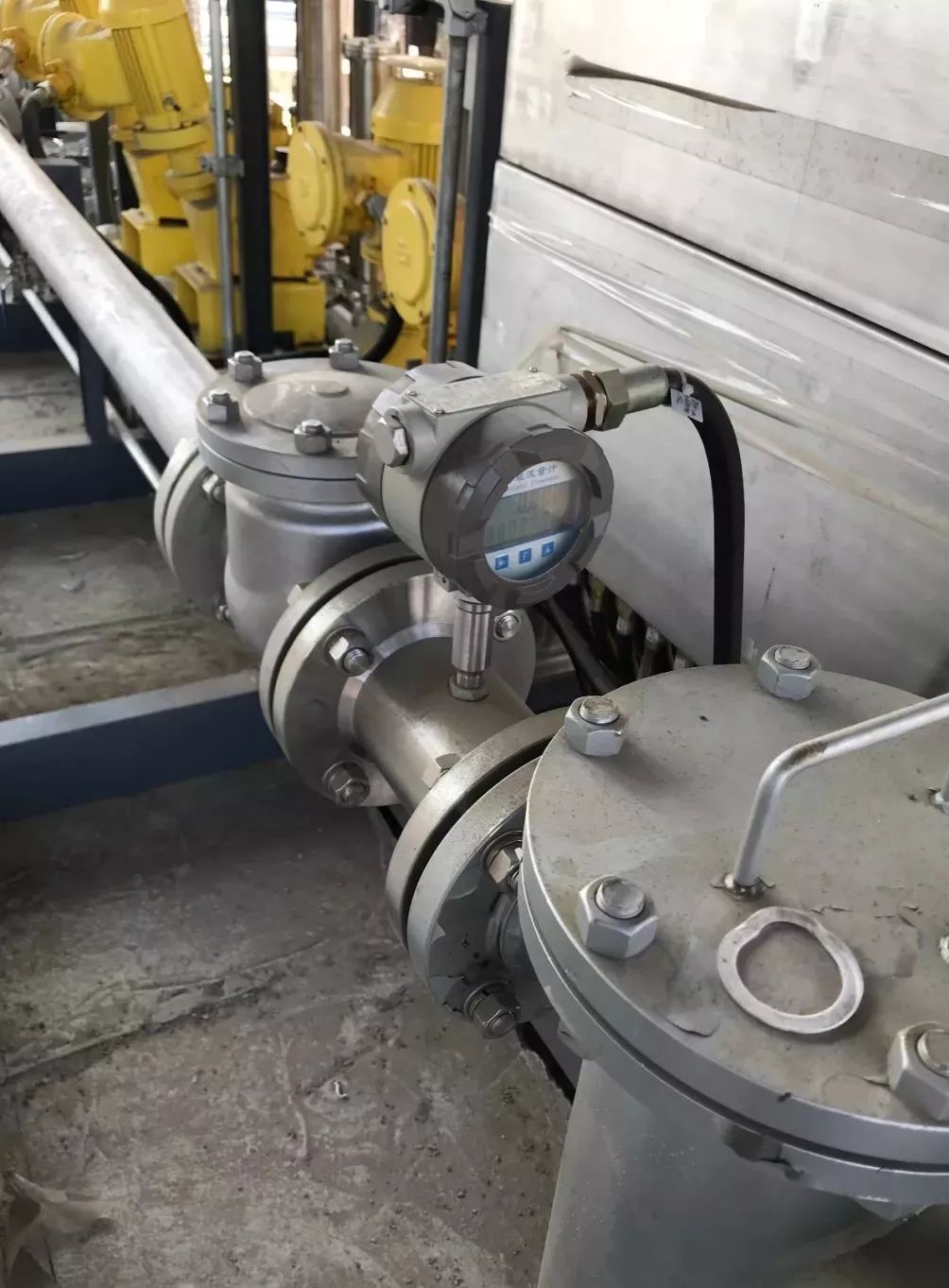

- Corps étrangers : Les débris présents dans le carburant peuvent obstruer le rotor et affecter la précision. Il est conseillé d’utiliser des filtres pour éliminer les impuretés.

- Élimination de l'air : s'assurer que le système est exempt d'air avant utilisation afin de maintenir la précision des mesures.

- Plaques de recouvrement : Ne retirez les plaques de recouvrement qu’en cas de nécessité et uniquement lorsque le compteur est hors tension afin d’éviter les risques de choc électrique ou d’explosion.

6. Débitmètre de carburant à turbine à raccord fileté

1. Utilisez un composé d'étanchéité approprié sur tous les filetages pour éviter les fuites, en veillant à ce qu'il ne pénètre pas dans le circuit d'écoulement.

2. Vérifiez que la flèche de sortie pointe dans le sens du flux.

3. Fixez la turbine à l'aide d'une clé uniquement sur les méplats.

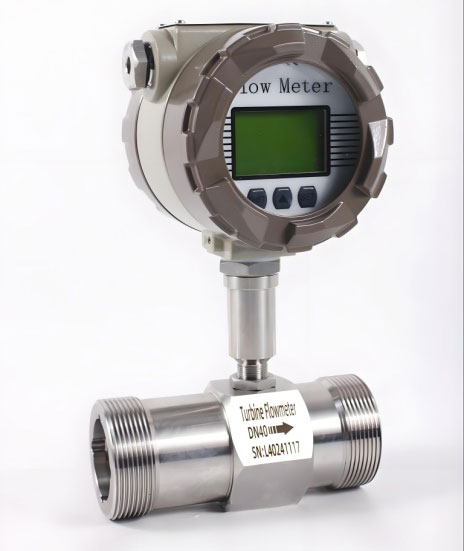

débitmètre de carburant fileté

7. Raccordements à brides

- La bride est conforme aux normes RF GB/T 9113-2000 (ISO 7005-1), mais des personnalisations sont possibles.

- Utiliser un joint entre la bride du compteur et la bride correspondante, en choisissant le matériau en fonction du fluide et des conditions de fonctionnement.

- Évitez de trop serrer les boulons de la bride afin d'éviter la compression du joint.

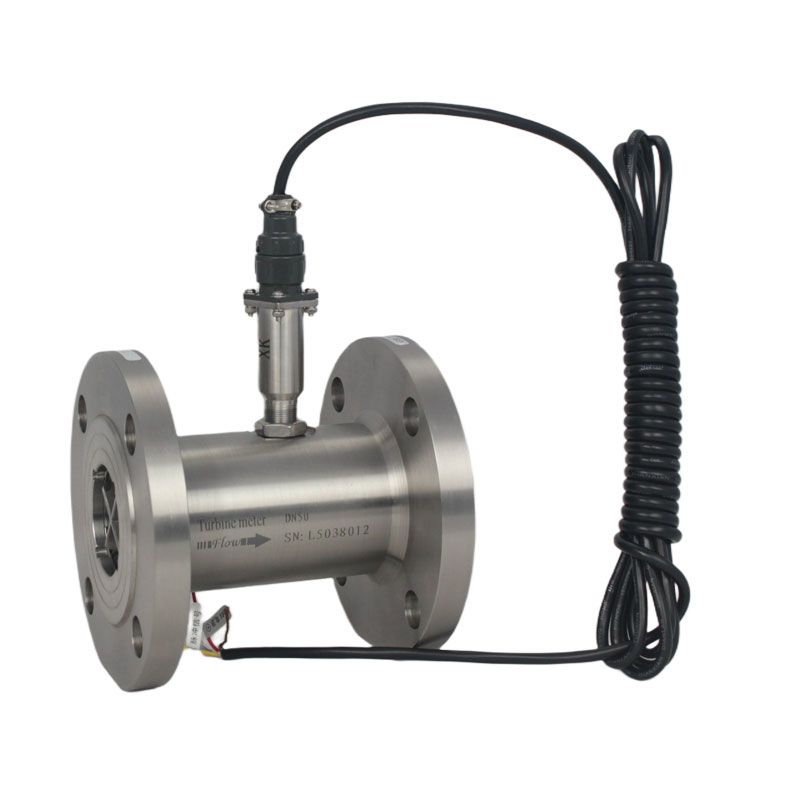

débitmètre de carburant pour turbine à raccordement par bride

Ces directives sont essentielles pour obtenir des performances optimales et garantir la fiabilité à long terme des débitmètres de carburant pour turbines dans diverses applications.

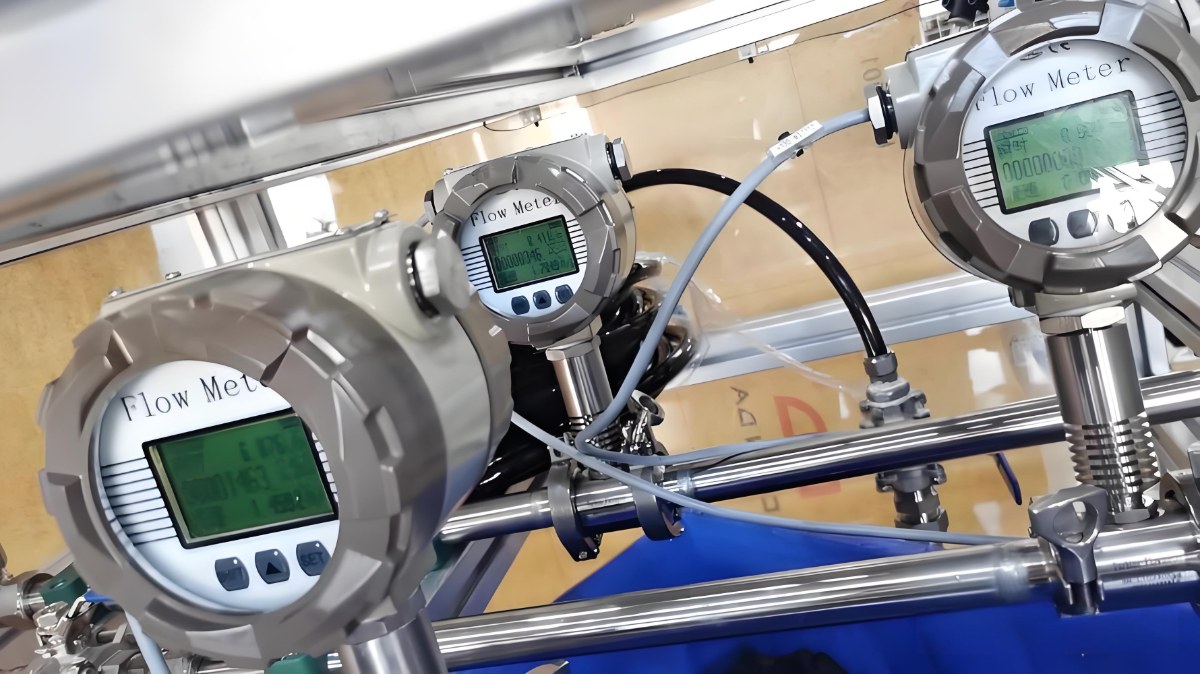

Silver Automation Instruments : Votre fournisseur de débitmètres de carburant pour turbines à prix abordables

Pour l'acquisition de débitmètres de carburant pour turbines, Silver Automation Instruments est un fournisseur de confiance. L'entreprise propose une vaste gamme de débitmètres de haute qualité à des prix compétitifs, ce qui en fait un excellent choix pour les entreprises à la recherche de solutions de mesure de débit fiables et économiques. Grâce à son expertise et à son engagement envers la satisfaction client, Silver Automation Instruments peut vous aider à sélectionner le débitmètre de turbine adapté à vos besoins spécifiques de mesure de débit de carburant .

Les débitmètres à turbine (débitmètres TUF) jouent un rôle essentiel dans l'optimisation de la consommation de carburant et l'amélioration du rendement. Grâce à leur précision de mesure, leur compatibilité avec une large gamme de carburants, leur conception compacte et leur robustesse, ces appareils de mesure sont des outils indispensables pour de nombreux secteurs industriels. En collaborant avec des fournisseurs reconnus comme Silver Automation Instruments , les entreprises peuvent acquérir des débitmètres à turbine à des prix compétitifs et optimiser la gestion de leur carburant. Outre les débitmètres à turbine, nous proposons également des débitmètres volumétriques, des débitmètres massiques et des rotamètres. N'hésitez pas à nous contacter pour toute information.
