Les débitmètres électromagnétiques sont largement utilisés pour le lait et autres produits laitiers conducteurs, car le lait possède généralement une conductivité électrique suffisante pour les mesures électromagnétiques. Deux points de sélection pratiques méritent une attention particulière : la température de nettoyage CIP et l’unité de débit indiquée dans le devis. Un dimensionnement ou une spécification incorrects peuvent s’avérer problématiques, même si la technologie de mesure est adaptée.
Les débitmètres électromagnétiques mesurent les liquides conducteurs, et le lait répond généralement aisément à cette exigence. Cette technologie requiert typiquement une conductivité minimale d'environ 5 μS/cm, tandis que la plupart des produits laitiers utilisés dans la transformation ont une conductivité bien supérieure. L'absence de pièces mobiles à l'intérieur du tube de mesure permet aux débitmètres électromagnétiques de se passer de rotors ou d'engrenages exposés au fluide, réduisant ainsi l'usure et simplifiant le nettoyage dans les applications exigeant une hygiène rigoureuse.
Le choix d'un débitmètre à lait commence par l'adéquation de la technologie de mesure aux propriétés du liquide et aux exigences du procédé. Les débitmètres magnétiques conviennent au lait entier, au lait écrémé, au lait standardisé et à de nombreuses solutions de nettoyage NEP (Nettoyage en Place). D'autres produits laitiers nécessitent une attention particulière. Par exemple, les produits à viscosité élevée ou sensibles à la densité, tels que la crème, les yaourts ou les produits laitiers concentrés, peuvent bénéficier d' une mesure par effet Coriolis lorsqu'une mesure directe du débit massique ou de la densité est requise.

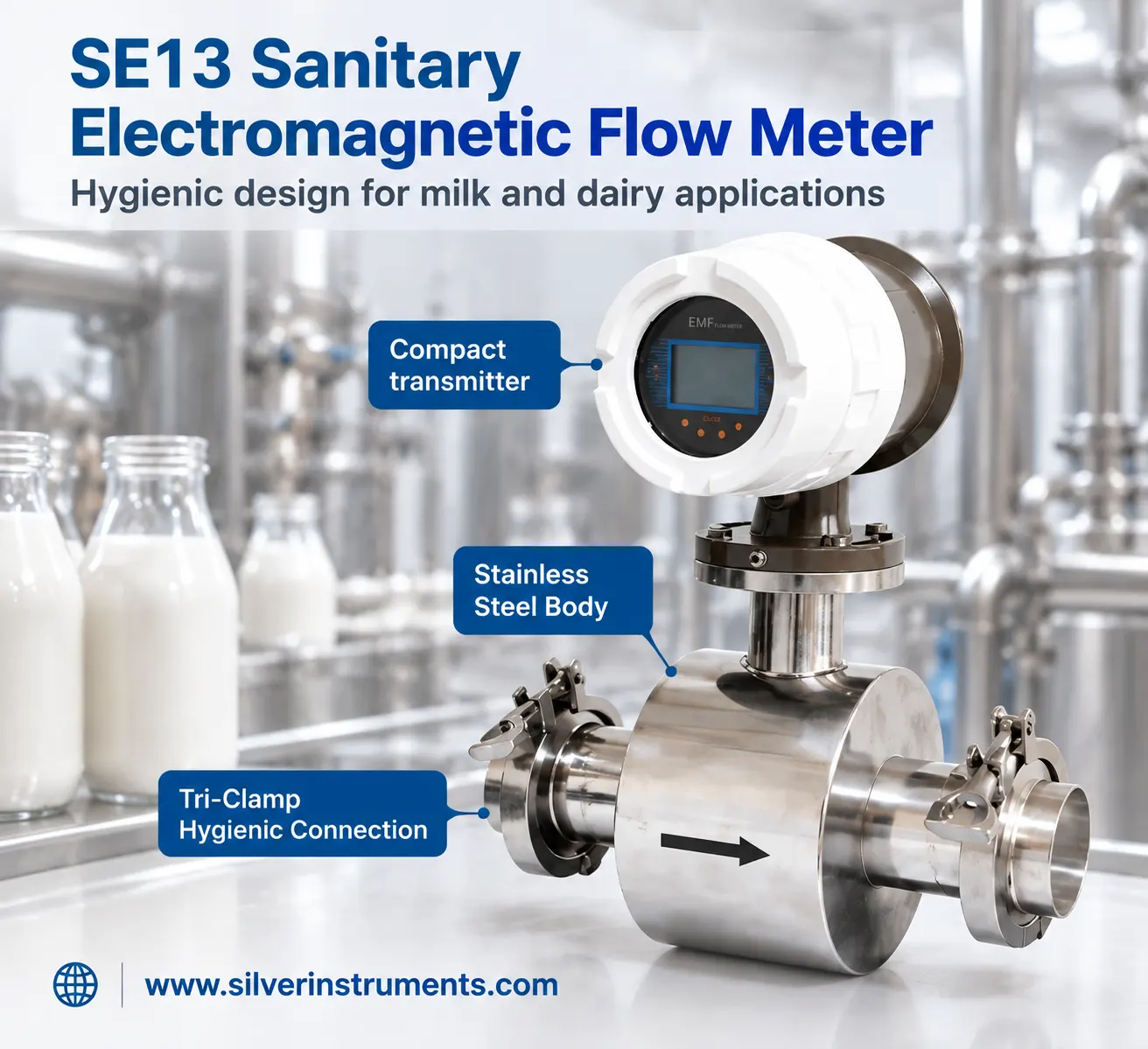

Sur une ligne de production laitière, il est rare qu'un seul fluide circule dans un même compteur. La même canalisation transporte le lait entier pendant la production, le lait écrémé après séparation, puis une solution NEP (nettoyage en place) caustique ou acide lors du nettoyage, souvent plusieurs fois par jour. Un capteur électromagnétique sanitaire tel que le SE13 de Silver Automation Instruments gère cette commutation sans réétalonnage entre les cycles, car son principe de mesure est indépendant de la viscosité ou de la teneur en matières grasses du fluide. Les ingénieurs concepteurs doivent néanmoins vérifier la compatibilité des matériaux de l'électrode et du revêtement avec la chimie des solutions NEP réellement utilisée dans l'usine, car la concentration et l'agent de nettoyage des solutions caustiques et acides varient.
C'est à ce stade que les erreurs de dimensionnement se produisent le plus souvent, et cela n'a rien à voir avec le lait lui-même. Il s'agit de ce qui passe ensuite dans le même tuyau.
Un débitmètre sanitaire standard est calibré pour des températures inférieures à 60 °C, ce qui est suffisant pour le produit laitier mais pas pour le cycle NEP (Nettoyage En Place). De nombreux programmes NEP utilisent des rinçages à l'eau chaude ou à la vapeur à des températures bien supérieures, atteignant parfois 90 °C à 130 °C selon le protocole de nettoyage et l'intensité requise par l'usine. Si la température de fonctionnement du débitmètre ne couvre pas le cycle NEP, l'instrument tombe en panne prématurément ou doit être contourné pendant le nettoyage, ce qui annule son utilité.
La solution consiste généralement à utiliser une plage de températures plus élevée plutôt qu'une technologie de mesure différente. Sur la série SE13, cela implique de passer du code de température standard à l'option de température étendue, jusqu'à 160 °C. Le matériau du revêtement doit également supporter cette plage. Le PTFE résiste jusqu'à environ 130 °C, tandis que les revêtements en F46 et PFA supportent jusqu'à environ 180 °C, ce qui offre une marge confortable pour la plupart des cycles NEP (Nettoyage En Place). Le thermomètre doit donc être dimensionné pour la température maximale du cycle NEP, et non pas seulement pour la température du lait. Dans le cas contraire, le cycle de nettoyage risque de dépasser la limite de température du thermomètre.
Avant d'envoyer une demande de devis, vérifiez la température maximale réellement atteinte par le cycle NEP, et non seulement la température de consigne. Le NEP assisté par vapeur peut brièvement dépasser la température programmée ; ce pic est plus important que la température moyenne.
Les raccords Tri-Clamp sont largement utilisés dans l'industrie laitière car ils permettent un démontage rapide pour l'inspection et le nettoyage, sans outil. Un compteur électromagnétique sanitaire de la gamme SE13 couvre les diamètres nominaux de 10 à 100 mm (DN10 à DN100), ce qui convient aussi bien aux petites lignes de production artisanales qu'aux grandes chaînes de production.
Le dimensionnement se fait en fonction du débit réel, et non du seul diamètre de la conduite. Une conduite DN15 acheminant environ 15 L/min est parfaitement compatible avec un débitmètre de 1/2 pouce. Pour une conduite DN40 acheminant environ 10 000 L/h, il est nécessaire de vérifier la vitesse d'écoulement par rapport à la plage nominale du débitmètre, plutôt que de la déduire du diamètre de la conduite. Une conduite DN50 acheminant de 1 000 à 30 000 L/h pour différents produits nécessite un dimensionnement du débitmètre adapté à son débit minimal prévu, car la précision diminue en bas de la plage de mesure d'un débitmètre magnétique.
De nombreux problèmes de devis proviennent de la fiche technique plutôt que de la technologie du compteur elle-même. Deux erreurs reviennent fréquemment dans les demandes de devis concernant les débitmètres pour l'industrie laitière.
La première erreur est une faute de virgule ou d'unité qui modifie considérablement le débit requis. Un devis demandant un débit de mL/h alors que le débit réel est exprimé en L/h correspond à un diamètre de tuyauterie et à une gamme de prix totalement différents. Ce type d'erreur est facile à manquer sur une fiche technique, mais coûteux à corriger une fois le devis établi.
Vérifier l'unité avec le convertisseur de débit avant de soumettre une demande de devis permet d'identifier ce problème au plus tôt.
Le second problème est la confusion des unités de température. Une installation spécifiant les températures de fonctionnement et de nettoyage en place (NEP) en degrés Fahrenheit, alors que les fiches techniques standard du fournisseur utilisent les degrés Celsius, peut aboutir à une température nominale incorrecte si la conversion n'est pas vérifiée. Le convertisseur de température élimine cette incertitude lors de la vérification des spécifications.
Aucune de ces erreurs ne nuit à l'acheteur. Les unités métriques et impériales sont courantes dans les approvisionnements internationaux, et une vérification rapide suffit généralement à éviter les problèmes de spécification.
Les débitmètres électromagnétiques couvrent la plupart des applications standard de transfert de lait et de nettoyage en place (NEP) en industrie laitière. Sans pièces mobiles à l'intérieur du tube, ils garantissent un fonctionnement fiable, des besoins de maintenance réduits et une excellente compatibilité avec les systèmes de traitement hygiéniques. Pour la plupart des canalisations de lait, la technologie électromagnétique est le choix idéal.
Les débitmètres Coriolis mesurent directement le débit massique et fournissent simultanément une mesure de la densité. Ils conviennent donc aux applications où un bilan massique précis, la constance du produit ou le contrôle de la densité sont essentiels. Pour le transfert standard de lait aux propriétés stables, cette fonctionnalité supplémentaire ne justifie pas toujours le surcoût. Les débitmètres Coriolis sont généralement privilégiés pour la transformation de la crème, les produits laitiers haut de gamme ou les applications nécessitant une mesure directe du débit massique.
Les débitmètres à turbine peuvent être utilisés pour les liquides laitiers propres et peu visqueux, ainsi que pour l'eau de nettoyage en place (NEP), lorsque les conditions de fonctionnement sont stables. Leur rotor rotatif assure une bonne précision de mesure, mais les pièces mobiles engendrent une usure et les rendent moins adaptés aux applications où la maintenance minimale et une conception hygiénique sont primordiales.
Les débitmètres à turbine peuvent être utilisés pour les liquides laitiers propres et peu visqueux, ainsi que pour l'eau de nettoyage en place (NEP), lorsque les conditions de fonctionnement sont stables. Cependant, leur rotor rotatif engendre une usure et nécessite un entretien plus fréquent que les débitmètres magnétiques sans pièces mobiles.
| Scénario | Taille typique | Classe de température | Notes |
| Ligne de produits laitiers artisanaux ou en petites séries | DN15 | Standard (<60 °C) sauf si le NEP fonctionne à haute température | Vérifier la température maximale CIP avant de considérer que le niveau est standard |
| Ligne de production standard, produit unique | DN40 | Standard ou étendue, selon le CIP | Revêtement en PFA ou F46 si la température de NEP dépasse 130 °C |
| Ligne multiproduits (lait entier/écrémé + CIP) | DN50 | Étendu (jusqu'à 160 °C) | Les matériaux des électrodes et du revêtement ont été vérifiés conformément aux normes chimiques de NEP (Nettoyage en Place). |
Envoyez les informations suivantes pour obtenir un devis précis dès le premier contact :
