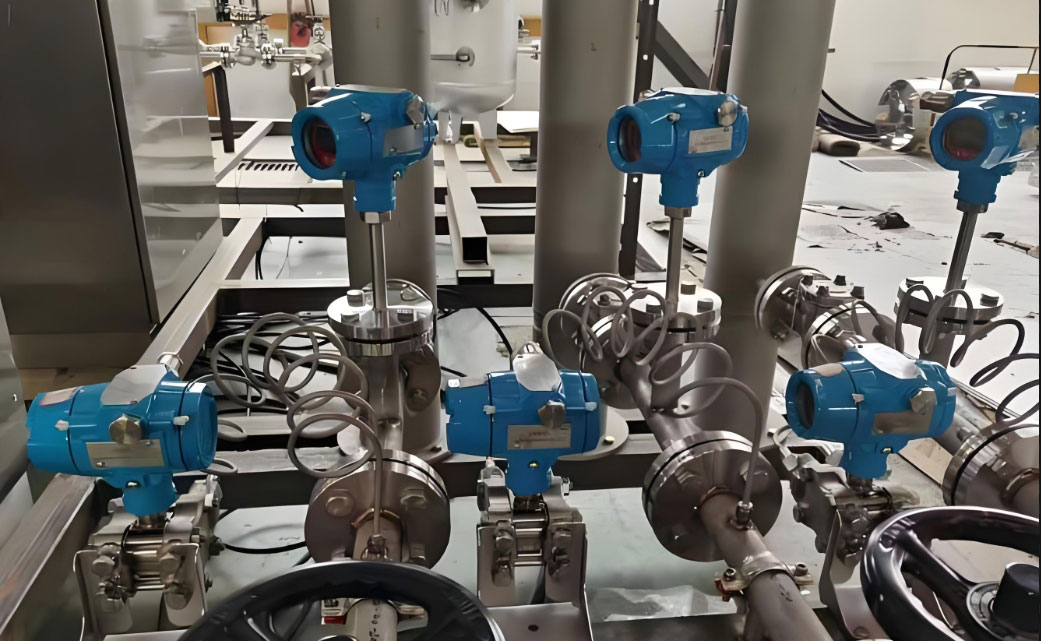

Un débitmètre est un instrument qui mesure le débit instantané et/ou le volume total de fluide écoulé sur une période donnée. Il permet de quantifier le débit de liquide circulant dans une canalisation fermée ou un canal ouvert.
Un débitmètre de liquide mesure le débit d'un fluide circulant dans une canalisation fermée ou un canal ouvert.
Du fait de leurs principes de mesure différents, chaque débitmètre de liquide possède des conditions de fonctionnement optimales et des exigences d'installation spécifiques. Lors de l'utilisation d'un débitmètre, pour obtenir des résultats de mesure précis, il est indispensable de choisir le capteur de débit approprié et de veiller à ce que l'emplacement d'installation soit compatible avec les exigences de mesure du débitmètre sélectionné.
Les débitmètres à pression différentielle, les débitmètres à vortex, les débitmètres électromagnétiques, les débitmètres à turbine et les débitmètres massiques sont quelques-uns des débitmètres les plus couramment utilisés dans les usines pétrochimiques.

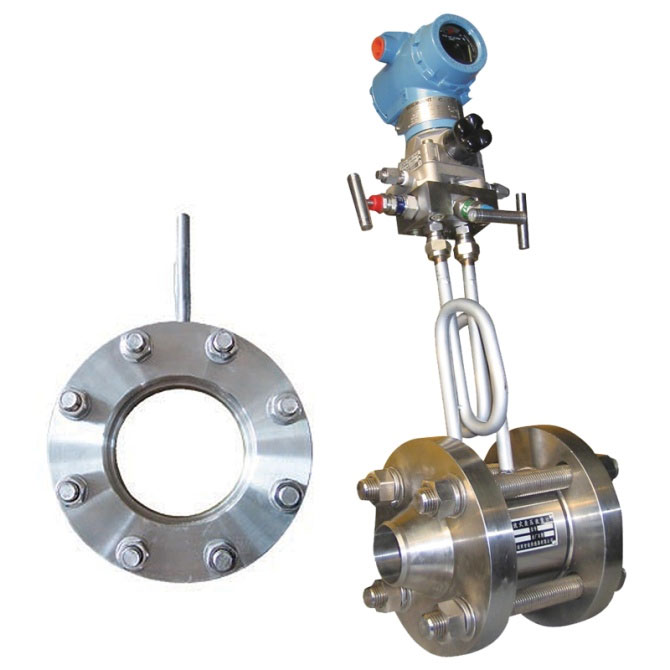

Débitmètre à plaque à orifice – DP
Les débitmètres à pression différentielle forment une vaste famille d'appareils de mesure. Selon la forme de leur dispositif d'étranglement, ils se divisent en une variété de débitmètres, tels que les débitmètres à plaque à orifice, à tube Venturi, à buse, à équilibrage, à coin, etc. Utilisant le même principe de mesure, ils se distinguent par la forme du dispositif d'étranglement, afin de répondre aux exigences de différentes conditions de fonctionnement. Les débitmètres à pression différentielle sont largement utilisés dans les usines pétrochimiques en raison de leur grande adaptabilité, de leur large plage de mesure, de leur fonctionnement stable, de leur faible taux de panne et de leur maintenance quasi inexistante. Ce type de débitmètre est couramment utilisé pour mesurer le débit d'eau, de diesel, d'essence et d'autres liquides.

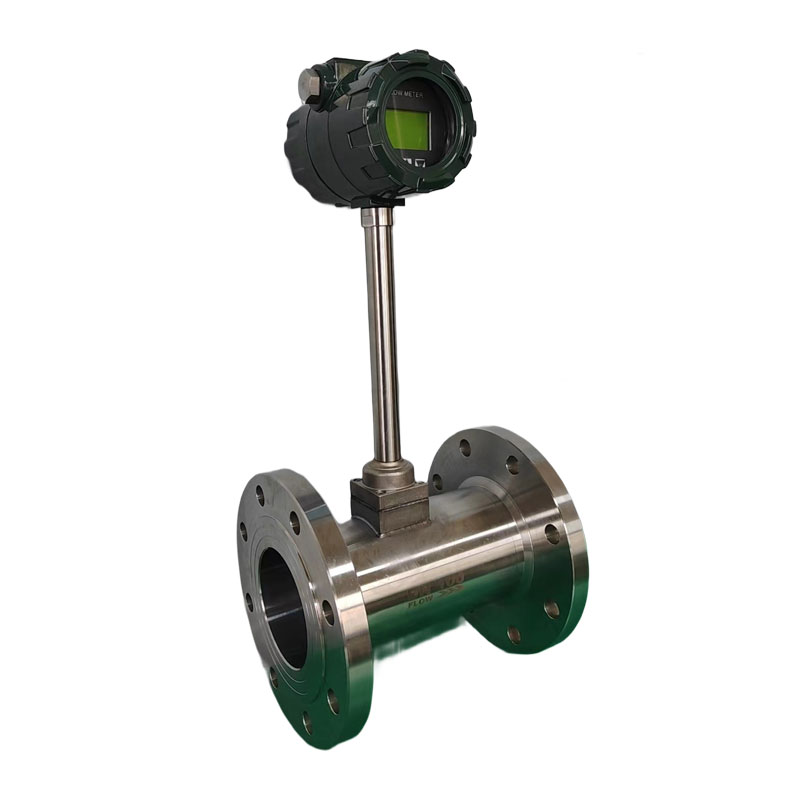

Le débitmètre à vortex possède une large plage de réglage et peut être utilisé pour mesurer le débit de divers fluides, tels que l'eau, l'alcool, le lait, le diesel, le kérosène, etc. Cependant, la génération du vortex de Karman nécessitant une certaine vitesse, le débitmètre à vortex présente un seuil de coupure du zéro élevé. Le débit minimal mesurable est limité par le nombre de Reynolds, le débit du fluide et le rapport signal/bruit (perturbations fréquentielles). Les débitmètres à vortex sont sensibles aux oscillations du fluide et aux vibrations mécaniques. Si la fréquence de vibration se situe dans la plage de mesure du débitmètre, des erreurs systématiques et aléatoires apparaissent.

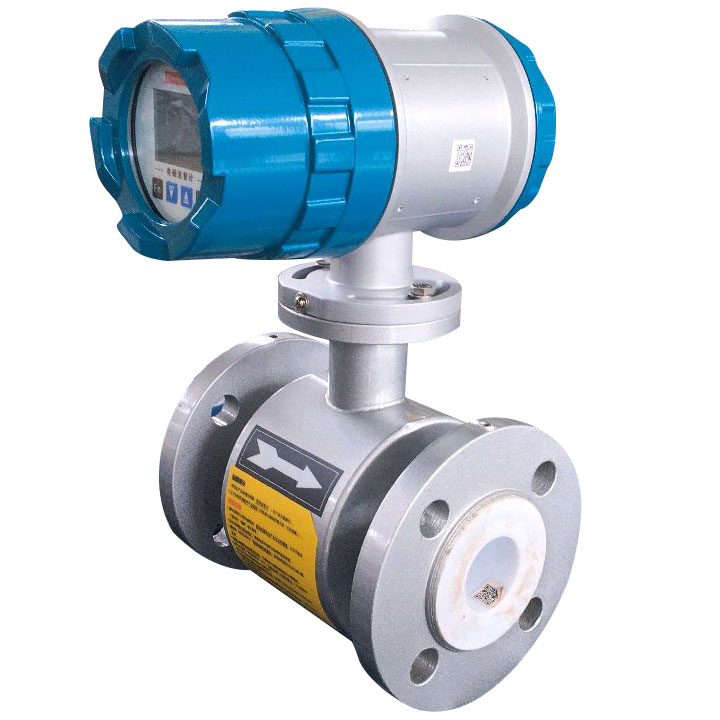

Débitmètre magnétique pour mesurer les liquides propres ou sales
Le débitmètre électromagnétique est fabriqué selon le principe de l'induction électromagnétique. Il convient à la mesure du débit de la plupart des liquides conducteurs, mais pas des gaz ni de la vapeur. Ce débitmètre numérique peut être utilisé pour mesurer le débit de liquides chargés de saletés, de graisses, d'eaux usées non traitées, de pâte à papier, de boues, ainsi que de produits chimiques corrosifs. Il peut notamment servir de débitmètre pour l'acide chlorhydrique , l'acide sulfurique, l'hydroxyde de sodium, l'eau chlorée, l'eau du robinet, les solutions de chlorure d'aluminium et de chlorure de sodium, le nitrate d'argent, le chlorure ferrique et d'autres liquides conducteurs.
Lors de l'utilisation d'un débitmètre électromagnétique, il convient de prendre en compte les facteurs suivants :
(1) Tenez compte de la conductivité du liquide. La conductivité minimale requise doit respecter les recommandations du fabricant, généralement comprise entre 0,05 et 20 μS/cm. Les liquides faiblement conducteurs, comme l'eau déminéralisée ou l'eau pure, ne sont donc pas adaptés.

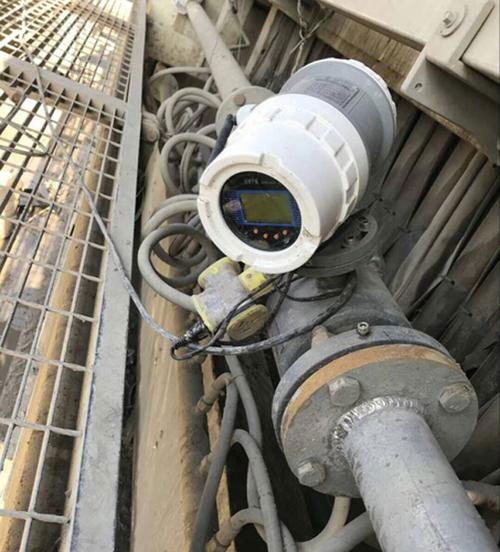

Lors du choix d'un débitmètre électromagnétique, tenez compte de la conductivité du liquide.

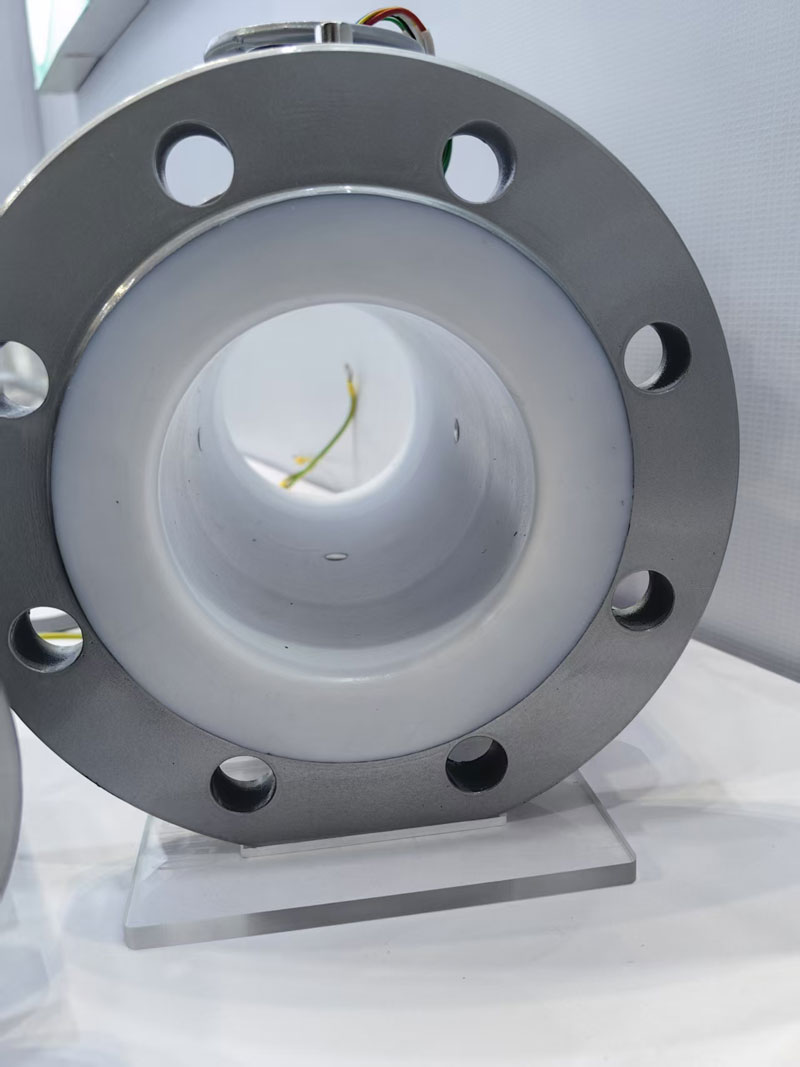

(2) Le choix du matériau de revêtement : plusieurs options sont généralement disponibles, notamment le PTFE, le PFA et le caoutchouc.
(2) Le choix du matériau de doublure, généralement il existe plusieurs matériaux optionnels tels que le PTFE, le PFA et le caoutchouc.
Le PTFE est le matériau de revêtement le plus couramment utilisé. Comme il ne peut être collé à l'intérieur de l'enveloppe, il n'est pas adapté aux applications sous vide. Le revêtement en PFA convient à la mesure de liquides hygiéniques, tels que l'eau potable, le lait, les jus de fruits, etc., et résiste à des températures élevées. Le caoutchouc, le néoprène ou le caoutchouc naturel sont les revêtements les plus économiques, offrant une meilleure résistance à l'usure et adaptés à la mesure de boues ou d'eau.
(3) Le choix du matériau d'électrode du débitmètre électromagnétique doit tenir compte non seulement de sa résistance à la corrosion du fluide mesuré, mais également de la prévention des phénomènes de polarisation de surface.

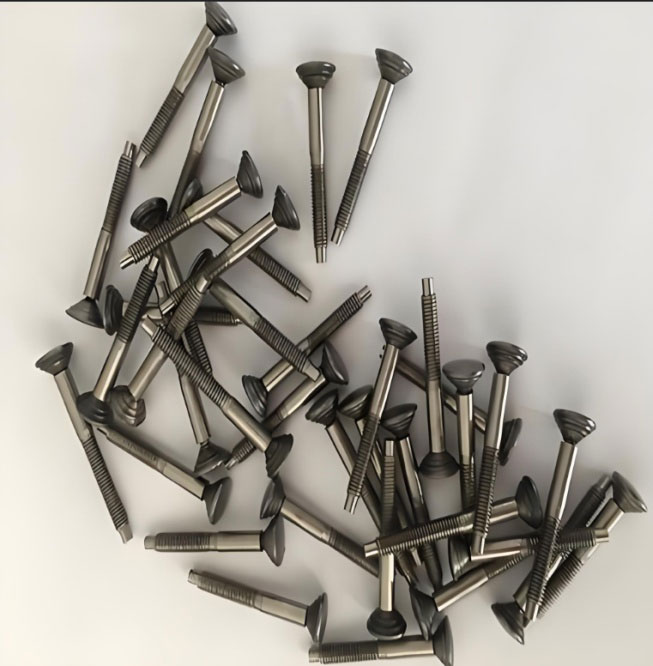

Électrodes d'un débitmètre électromagnétique
Le débitmètre massique Coriolis convient à tous les liquides, en particulier aux fluides complexes tels que les résines, les sirops, les mortiers et autres produits visqueux.

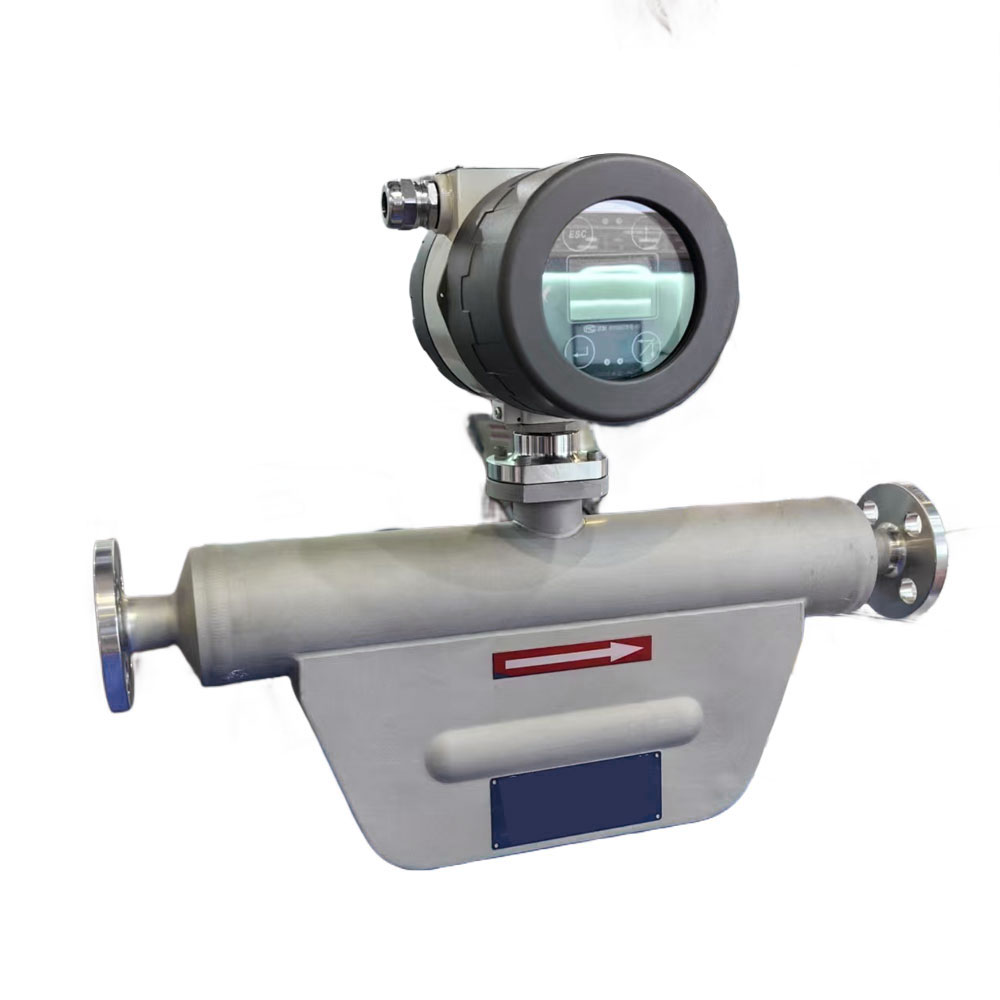

Débitmètre massique Coriolis - mesure de tous les liquides
Les débitmètres massiques présentés dans cet article sont des débitmètres Coriolis. Ils conviennent à la mesure de débits de presque tous les types de liquides. Les variations de viscosité du fluide n'affectent pas la mesure, ce qui permet de les utiliser pour mesurer les débits de boues et d'émulsifiants, ainsi que pour mesurer les injections de produits chimiques et les mélanges d'huiles. Dans la plage de densité admissible, les variations de densité n'ont aucune incidence sur la mesure. Dépourvus de pièces mobiles, ces débitmètres sont particulièrement robustes.

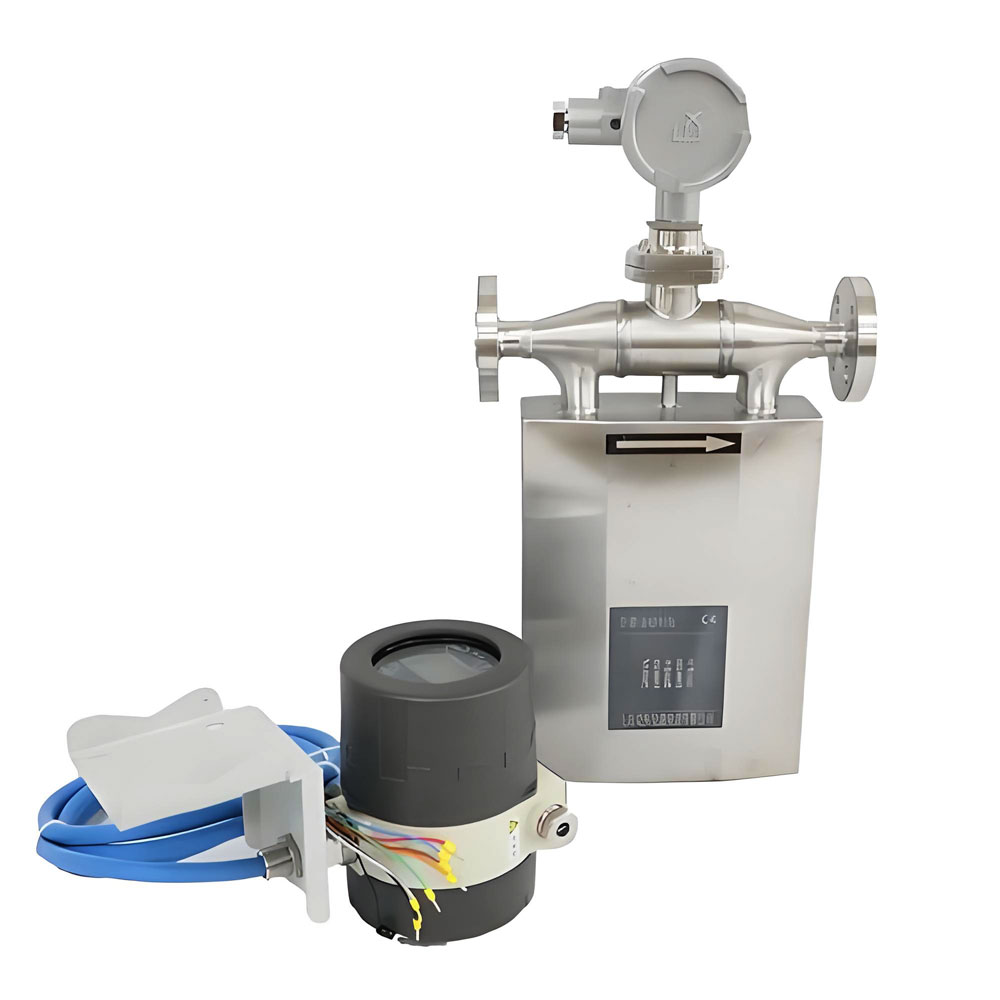

Capteur de débit à effet Coriolis sans éléments mobiles
Le débitmètre massique Coriolis est un instrument de mesure haute précision qui s'est imposé à l'échelle internationale dès la fin des années 1980. Ce dispositif électronique exploite la force de Coriolis générée par l'écoulement d'un fluide dans un tube en vibration pour déterminer son débit massique. Il mesure en temps réel le débit massique instantané ainsi que la température du fluide, et calcule le débit massique cumulé. Son principal atout ? La capacité à mesurer simultanément le débit massique, la masse volumique et la température du liquide, quelles que soient ses conditions de température, pression, viscosité, conductivité ou son état physique.

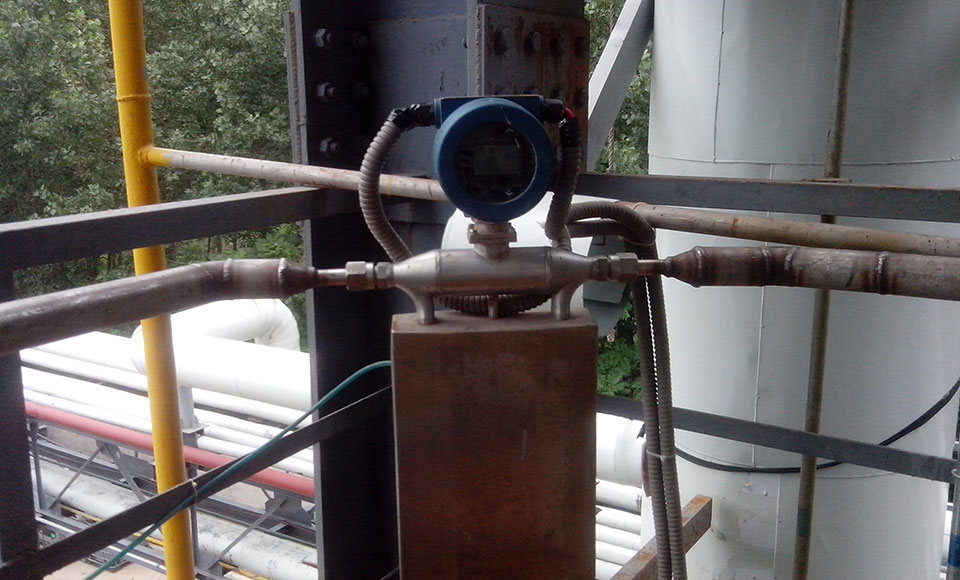

Le débitmètre Coriolis offre une précision inégalée, la plus élevée au monde pour ce type d'instrument.
Le débitmètre Coriolis convient à la mesure de nombreux liquides : huiles lubrifiantes, huiles à haute viscosité, sirops, huile d'arachide, essence, gazole, dentifrice, yaourt, huiles alimentaires, huiles hydrauliques, caoutchouc, paraffine, peintures, épaississants, asphalte, et bien d'autres fluides encore.

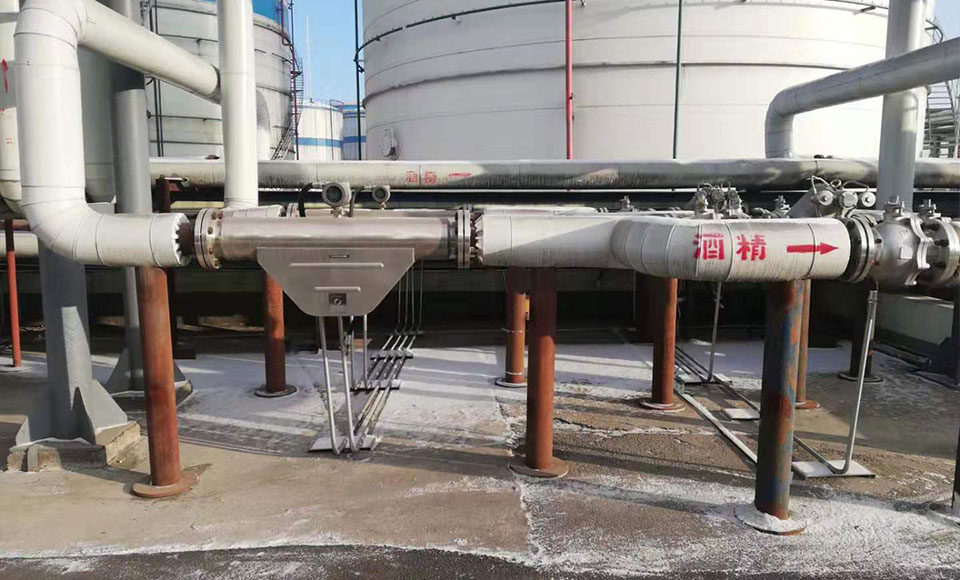

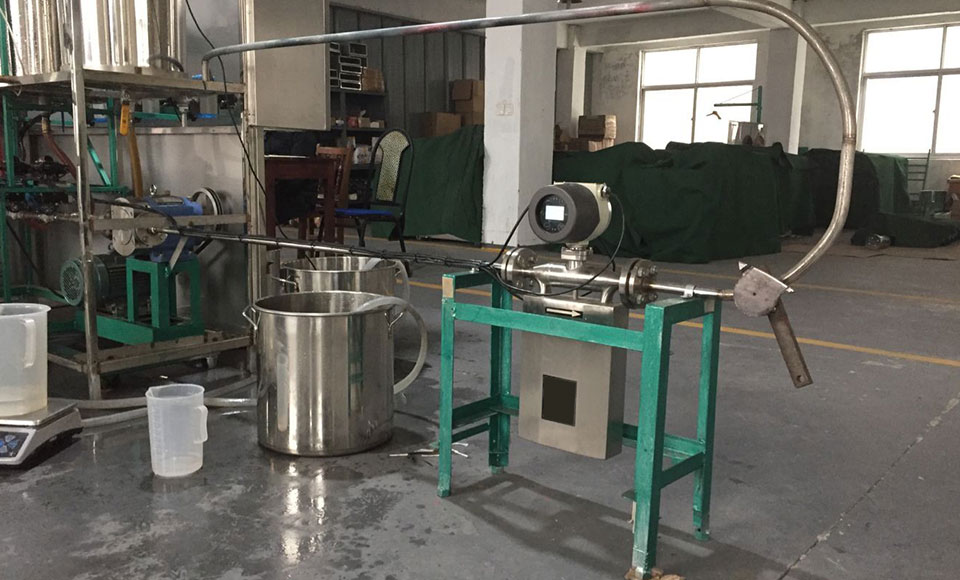

Le débitmètre Coriolis mesure le débit massique de l'alcool.
Lorsque le fluide traverse le débitmètre à turbine, il fait tourner le rotor. La vitesse de rotation du rotor est liée à la vitesse du fluide. Le débit total est calculé à partir du débit moyen du fluide mesuré par le rotor. Les débitmètres à turbine mesurent avec précision les liquides purs.

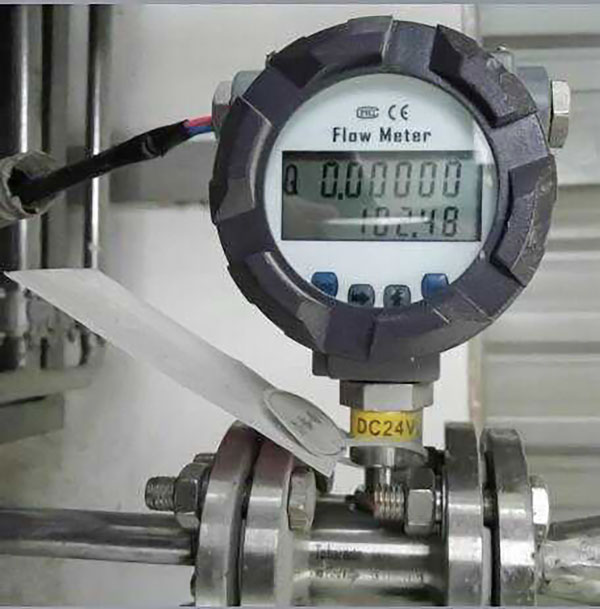

Le liquide filtré ne doit pas contenir d'impuretés et doit être équipé d'un filtre. Le débitmètre à turbine pour liquides peut mesurer l'eau pure, l'eau minérale, l'éthanol, la bière, l'eau osmosée, l'eau déminéralisée, le diesel , le kérosène, l'alcool et d'autres liquides purs.

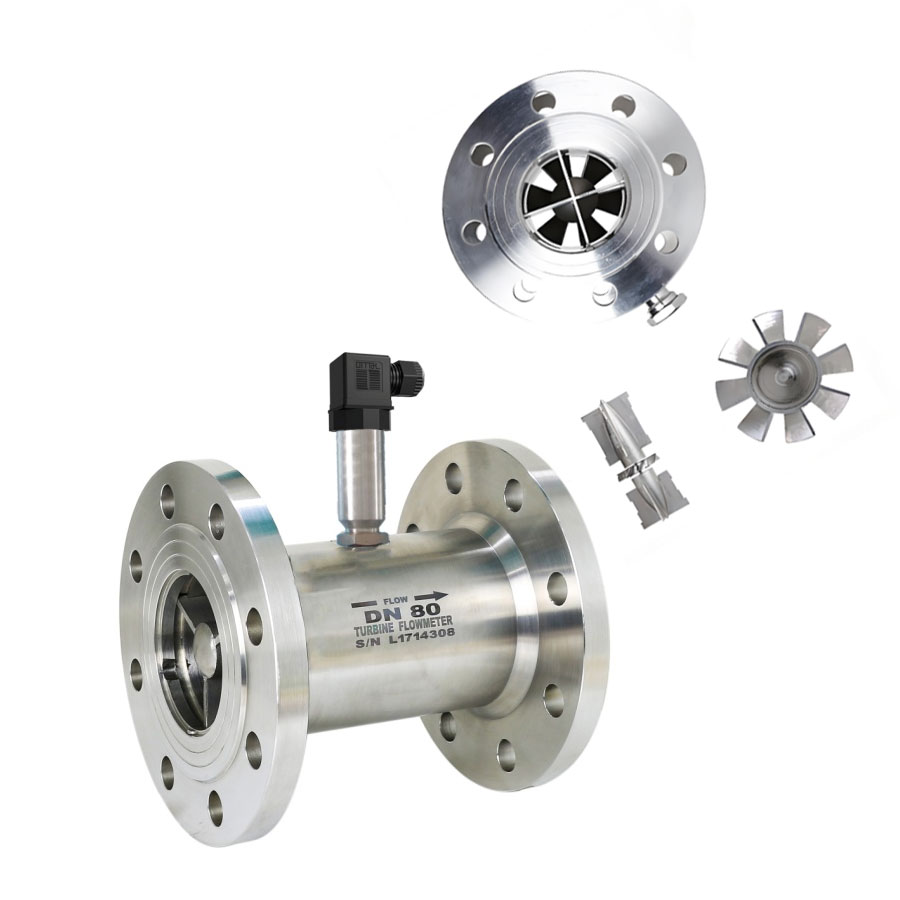

Un débitmètre à turbine pour liquide sert à mesurer le débit des fluides propres et peu visqueux.

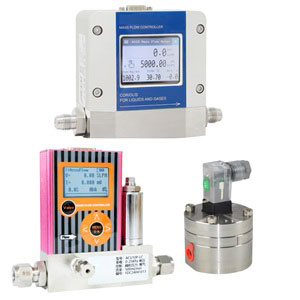

Les microdébitmètres sont largement utilisés pour la mesure précise de faibles débits dans divers secteurs industriels, tels que l'automobile, l'aéronautique, l'exploitation minière, la production d'énergie, la peinture et le pétrole. Leurs applications incluent les carburants , les lubrifiants (fioul, mazout, etc.), l'alcool, les biocarburants, l'éthanol, les graisses , les liants, les encres, les pesticides et les liquides non conducteurs pompés ou acheminés par gravité. Ils servent également au dosage quantitatif, à l'application de colle sur les robots, à la mesure de la pression hydraulique, au contrôle des gros moteurs et à l'injection d'huile. Un microdébitmètre peut être exprimé en ml/min ou en cc/min.
Le choix d'un débitmètre doit tenir compte de plusieurs facteurs, généralement regroupés selon les aspects suivants :
(1) Pour garantir le choix approprié du débitmètre, il est essentiel de prendre en compte l'ensemble des paramètres de procédé : état du fluide, débit, pression, température, densité et viscosité dans les conditions de conception minimales, normales et maximales. Les changements de modes de fonctionnement doivent également être considérés, ainsi que les conditions anormales telles que le démarrage, la mise en service et les situations d'urgence ;
(2) En présence d'exigences spécifiques liées au process : écoulement multiphasique, composition particulière du fluide, risques de corrosion ou d'érosion, présence de particules solides dans le liquide, etc. ;
La composition du liquide doit être communiquée à silverinstruments.com
(3) Le capteur de débit de liquide installé dans la canalisation fait partie intégrante du système de tuyauterie de process. Il doit donc répondre aux exigences en matière de matériau et de qualité de la tuyauterie. La perte de charge du débitmètre doit rester inférieure à la perte de charge maximale admissible pour la tuyauterie de process.

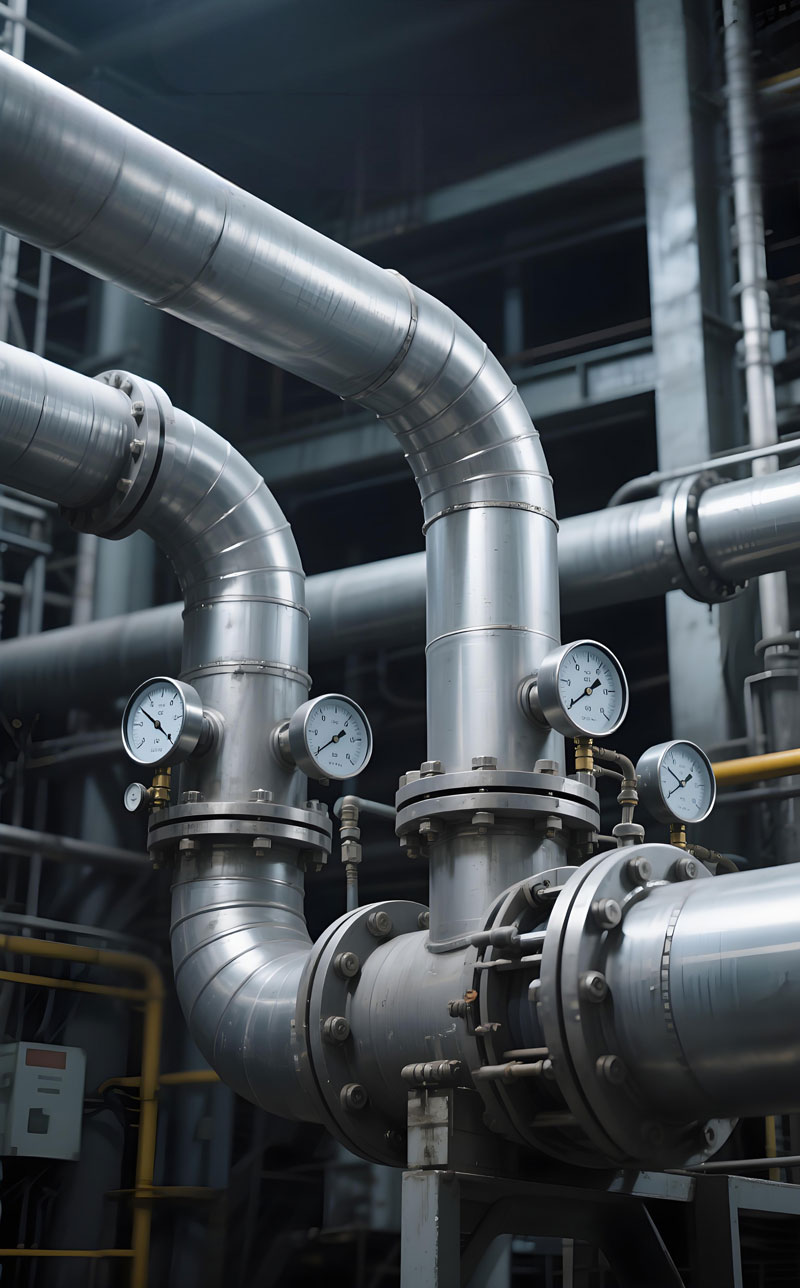

Les utilisateurs doivent vérifier la perte de charge du débitmètre.
(4) Exigences de précision de mesure de l'instrument. En règle générale, la précision et la stabilité de la mesure de débit sont proportionnelles au prix de l'instrument. Toutes les mesures de débit dans les installations industrielles ne requièrent pas une haute précision. Choisir le débitmètre adapté aux exigences de précision constitue un moyen efficace d'optimiser le rapport qualité-prix.
Le débitmètre Coriolis est le plus précis du marché, mais également le plus coûteux.

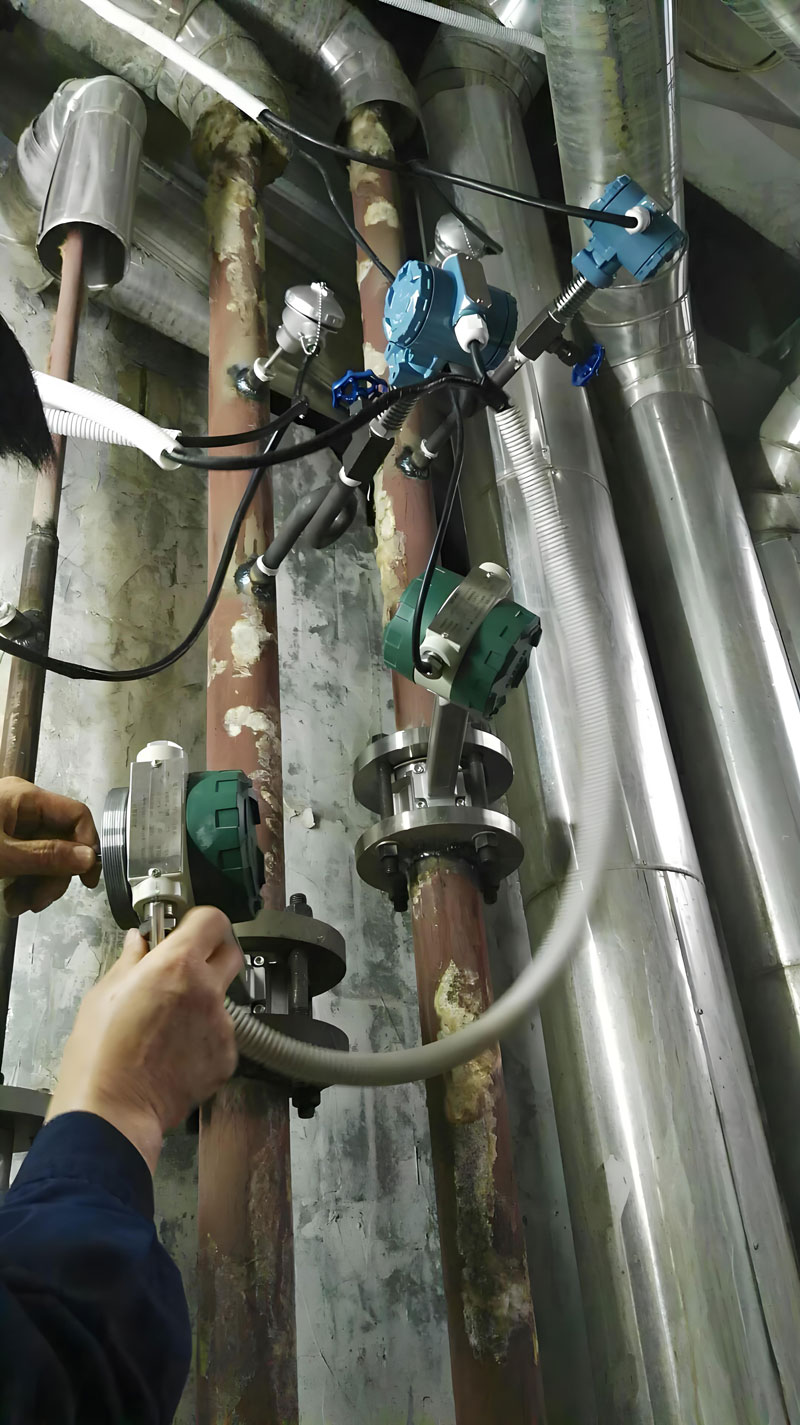

(5) Exigences d'installation de l'instrument. Chaque type de débitmètre pour liquides présente des contraintes d'installation spécifiques : longueur de tronçon droit requise, sensibilité aux vibrations de la tuyauterie, orientation du flux, etc.
La plupart des débitmètres pour liquides exigent des longueurs droites suffisantes en amont et en aval : débitmètres électromagnétiques, à turbine, à vortex, à section variable, etc. En revanche, les débitmètres Coriolis et les débitmètres volumétriques (PD) ne nécessitent aucune longueur droite particulière.

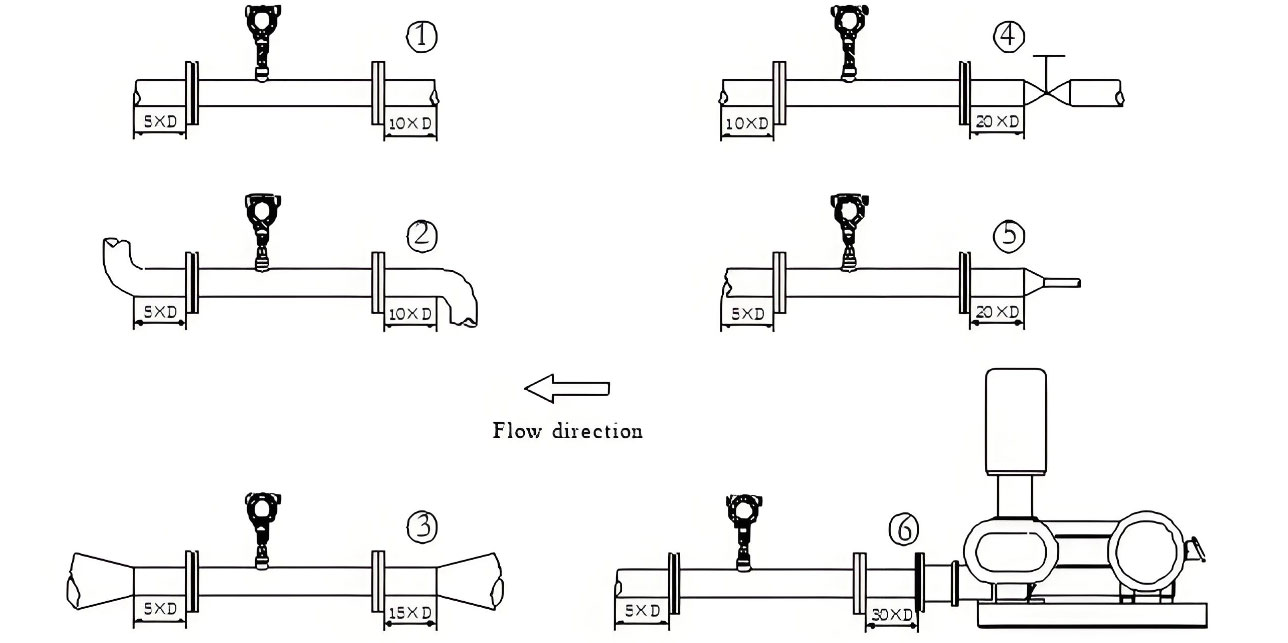

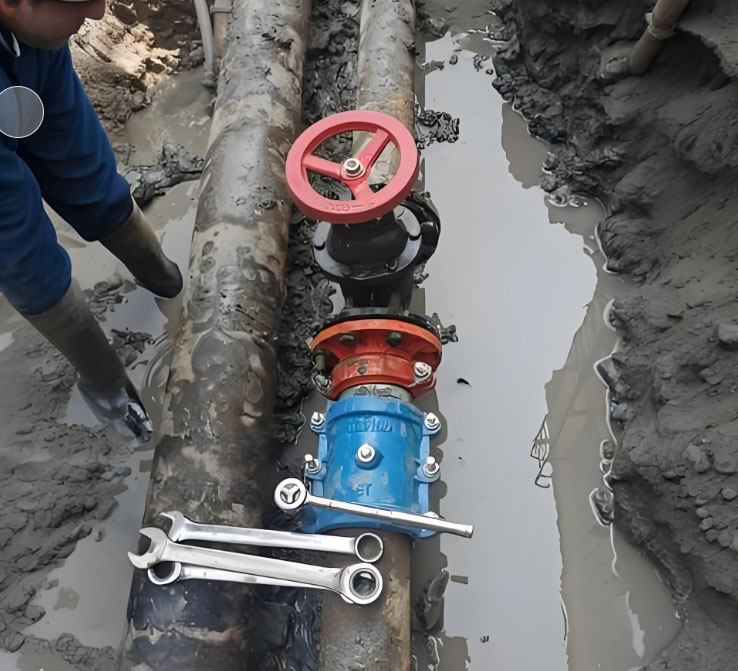

La plupart des débitmètres exigent des tronçons de tuyauterie droits pour leur installation.

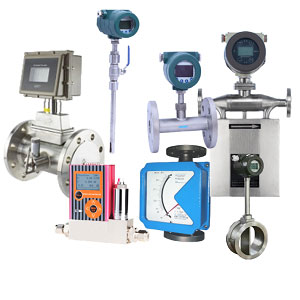

Cet article présente les principaux types de débitmètres pour liquides : débitmètres à pression différentielle, débitmètres à vortex, débitmètres électromagnétiques, débitmètres à turbine et débitmètres massiques, adaptés à la mesure de différents fluides. Sont également abordés les débitmètres à ultrasons, les débitmètres à rotor, les débitmètres pour faibles débits (ml/min), les microdébitmètres ainsi que les débitmètres volumétriques, tous largement utilisés dans l'instrumentation industrielle.
En pratique, il existe de nombreux types de débitmètres pour liquides, chacun avec ses propres caractéristiques de performance, conditions de fonctionnement et exigences d'installation. Lors du choix d'un débitmètre, il est essentiel de prendre en compte les conditions de process, l'application visée, les contraintes d'installation ainsi que le rapport coût-efficacité.
