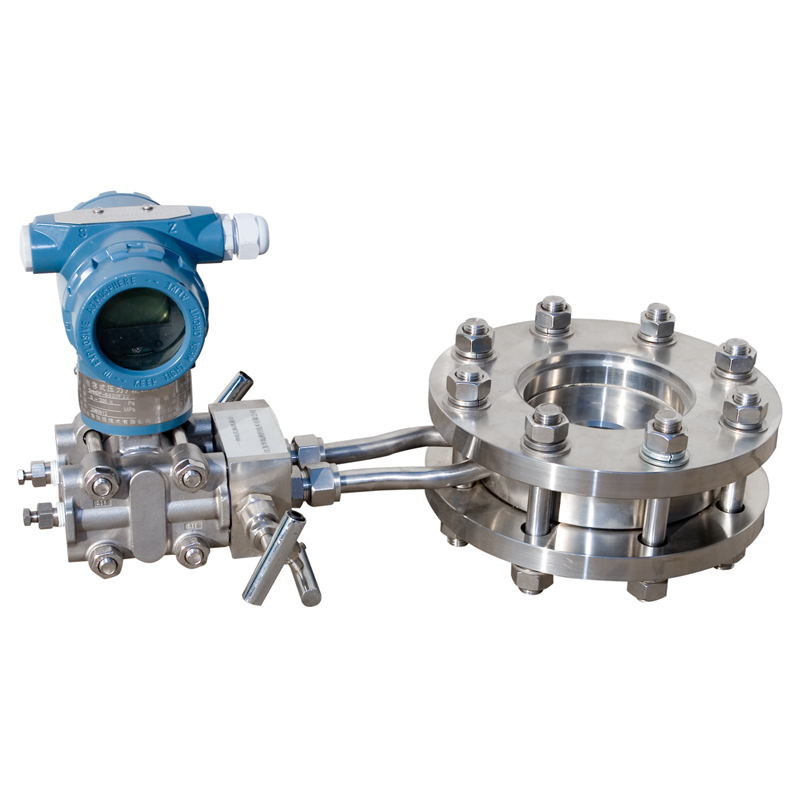

Plaque à orifice du débitmètre DP

Plaque à orifice du débitmètre DP

Related Products

  • Compteur de débit équilibré

    Compteur de débit équilibré

    Le débitmètre équilibré à trous multiples est une sorte de transmetteur de débit différentiel. Il présente un avantage évident par rapport aux transmetteurs de débit à plaque à orifice traditionnels.

  • Débitmètre V-Cone

    Débitmètre V-Cone

    Présentation du débitmètre V-Cone Le débitmètre V-Cone est une technologie avancée qui élève la mesure du débit à pression différentielle à un nouveau niveau. Le débitmètre V -Cone a prouvé ses performances dans l'huile ...

Le débitmètre de type plaque à orifice est un dispositif de pression différentielle pour mesurer le débit. Il peut être utilisé avec des transmetteurs de pression différentielle pour mesurer divers liquides ou gaz dans le pipeline.
Le débitmètre à plaque à orifice comprend une plaque à orifice de chambre annulaire standard, une buse, etc. Le dispositif d'étranglement du débitmètre à orifice est utilisé avec un transmetteur de pression différentielle pour mesurer le débit de liquide, de vapeur et de gaz. Le débitmètre à pression différentielle à plaque à orifice est largement utilisé dans le pétrole, la chimie, la métallurgie, l'énergie, l'industrie légère et d'autres départements.

Comment fonctionne le débitmètre à plaque à orifice?

Le fluide rempli de la canalisation, quand ils s'écoulent à travers le dispositif d'étranglement dans la canalisation, le faisceau d'écoulement formera une contraction locale à l'étranglement du dispositif d'étranglement, augmentant ainsi la vitesse d'écoulement et la basse pression statique, de sorte qu'il est généré avant et après l'accélérateur. La perte de charge, c'est-à-dire la pression différentielle, plus le débit est élevé, plus la différence de pression générée avant et après l'étranglement est importante, de sorte que le débitmètre à orifice peut mesurer le débit du fluide en mesurant la différence de pression. Cette méthode de mesure de débit est basée sur les lois de la conservation de l'énergie et de la continuité du débit.
Certains fabricants de débitmètres à plaque à orifice développent un débitmètre à plaque à orifice multi-paramètres, il peut détecter la température, la pression et le DP avec un capteur de débitmètre pour calculer le débit de gaz dans des conditions standard ou calculer le débit massique de vapeur.

Caractéristiques de la plaque à orifice du débitmètre DP

  • Structure facile et performances stables
  • Longue durée de vie
  • Débitmètre à plaque à orifice à bas prix
  • Les débitmètres à orifice ont une large gamme d'applications
  • Différentes tailles disponibles: débitmètre à plaque à orifice de 2 ", 4", 6 ", 8", 10 pouces, etc.
  • Haute stabilité
  • Plage de réduction: 3: 1 ~ 4: 1
  • Convient pour mesurer des fluides tels que la vapeur, le gaz de four à charbon et l'eau de refroidissement, le gaz de haut fourneau, l'air comprimé ou les fluides sales
  • Peut être utilisé comme débitmètre haute température ou débitmètre haute pression
