Débitmètre Tri-Clamp

2025/06/05

Un débitmètre Tri-Clamp désigne tout type de débitmètre utilisant des raccords Tri-Clamp , un type de connexion hygiénique à démontage rapide, courant dans les industries où la propreté et la facilité d'entretien sont essentielles. Le Tri-Clamp, également appelé Tri-Clover, est largement utilisé dans les industries agroalimentaire, pharmaceutique et biotechnologique grâce à sa conception lisse et sans fissures qui empêche la prolifération bactérienne et facilite le nettoyage et la stérilisation.

Avantages des connexions Tri-Clamp pour les débitmètres

Les principaux avantages des raccords Tri-Clamp sont les suivants :
Conception sanitaire :
Idéal pour les procédés de nettoyage en place (NEP) et de stérilisation en place (SEP). Par exemple, la mesure du débit de lait, de yaourt et d'huile alimentaire nécessite des raccords à pince pour faciliter le démontage et le nettoyage.

Installation sans outil : facile à monter et à démonter sans outils spéciaux.

Résistant aux fuites : Haute performance d'étanchéité avec des joints appropriés.

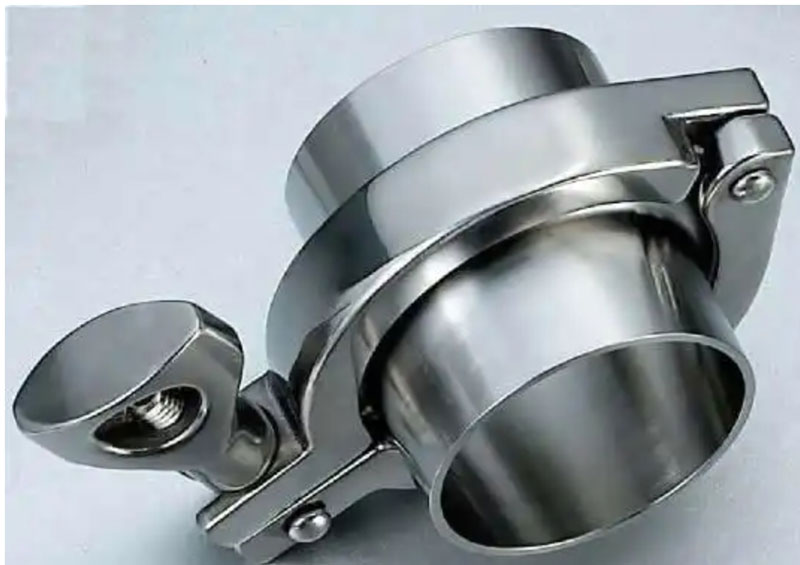

Silverinstruments.com fournit des ensembles complets d'accessoires tri-clamp

Tailles standardisées :
Compatible avec les tubes sanitaires et les équipements de process du monde entier. Silverinstrumentants.com propose généralement des ensembles complets d'accessoires Tri-Clamp, éliminant ainsi les tracas de recherche pour les clients. Ces avantages font des débitmètres Tri-Clamp le choix idéal pour les systèmes de process hygiéniques. Les connexions Tri-Clamp comprennent une bride sanitaire, une virole à souder, un Tri-Clamp et un joint.

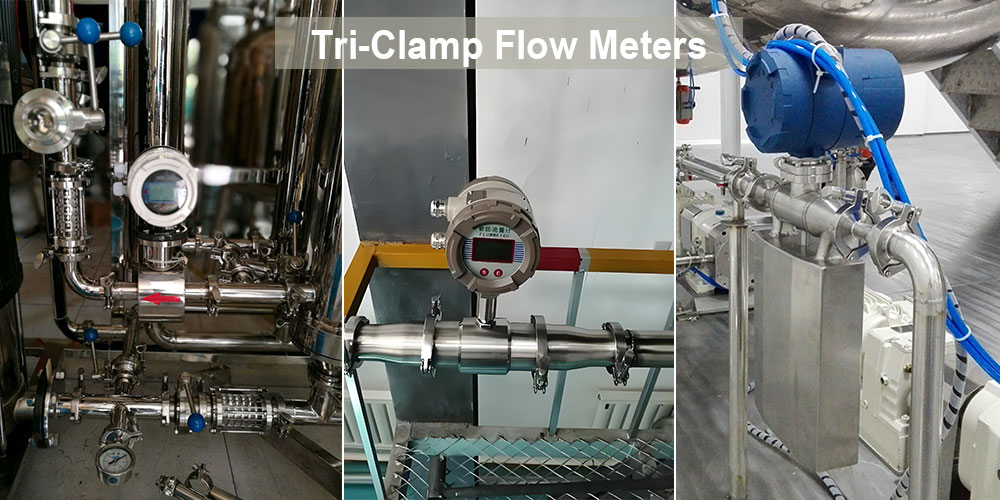

Types de débitmètres Tri-Clamp

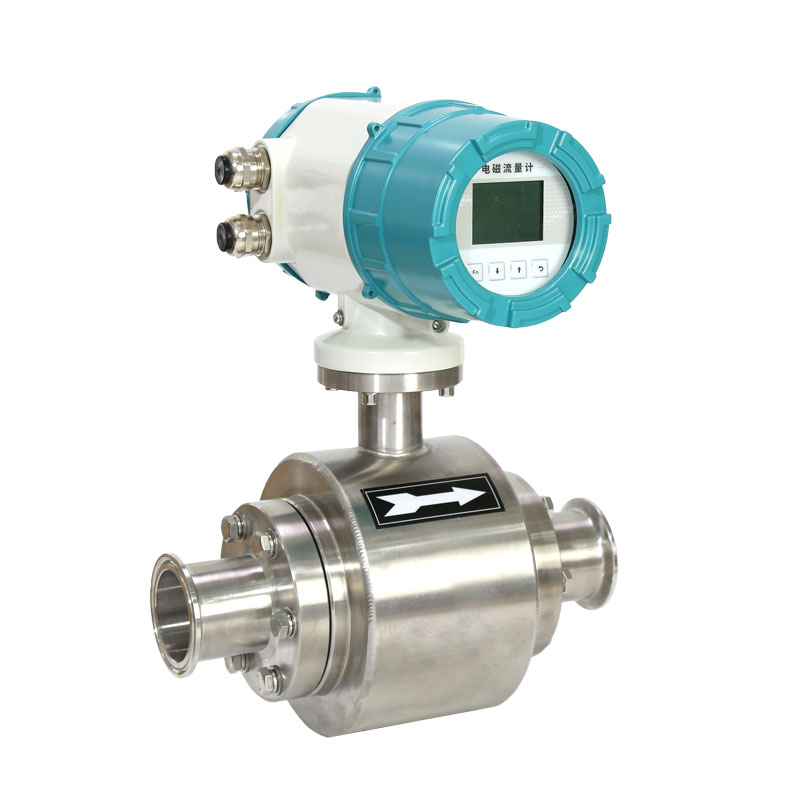

1. Débitmètres électromagnétiques à trois pinces (débitmètres magnétiques)

Les débitmètres électromagnétiques utilisent la loi de Faraday pour mesurer les fluides conducteurs comme les jus, le lait, les produits laitiers et l'eau potable. Grâce à leur conception sanitaire Tri-Clamp, ces capteurs de débit sanitaires sont parfaits pour les liquides alimentaires, les boissons et les fluides de NEP. Les débitmètres magnétiques Tri-Clamp sont parfaits pour les liquides alimentaires, les boissons, etc.

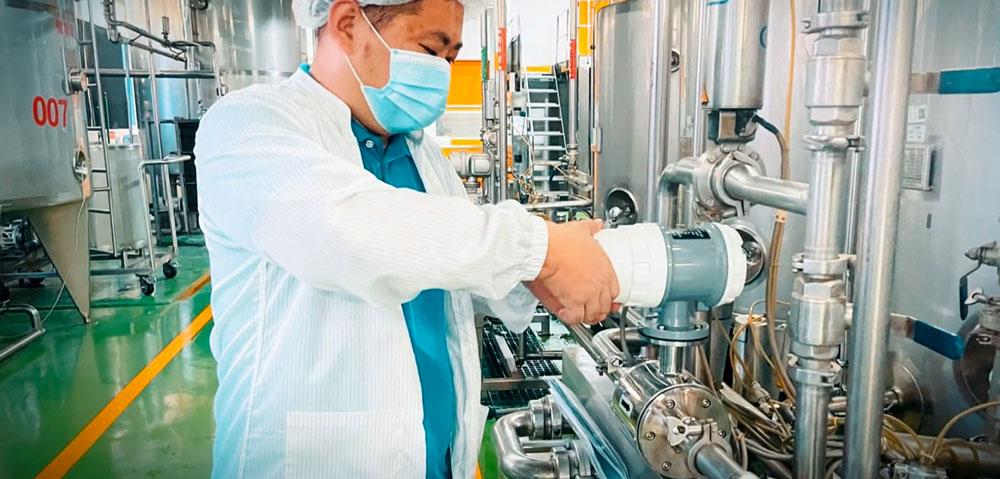

tri-clamp flow meters for hygienic process systems

Débitmètres Tri-clamp pour système de processus hygiénique

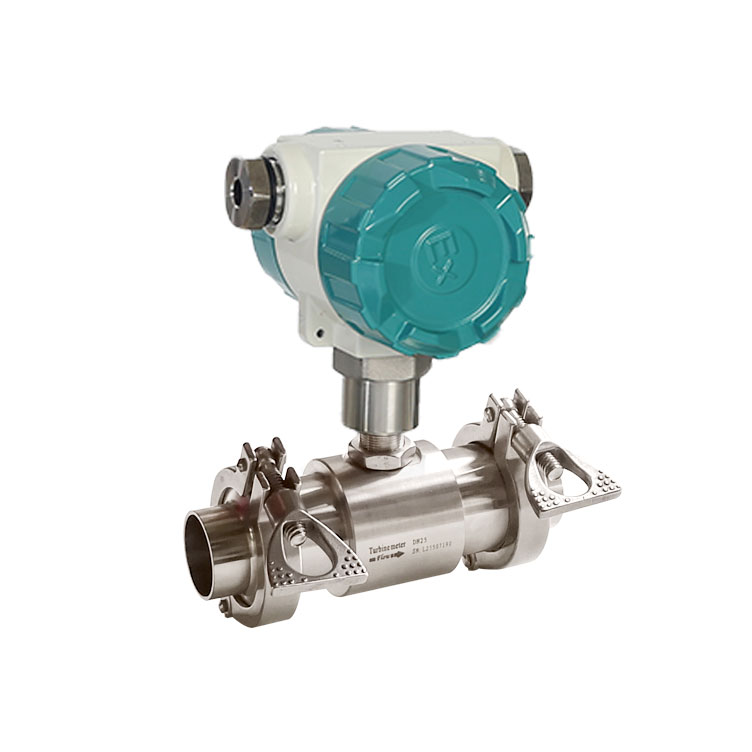

2. Débitmètres à turbine Tri-clamp

Les débitmètres à turbine mesurent le débit en fonction de la vitesse de rotation d'une turbine dans le flux de fluide. Équipés d'embouts Tri-Clamp, ils conviennent aux liquides à faible viscosité tels que l'eau, l'eau déminéralisée, l'huile alimentaire, l'huile de tournesol, l'huile végétale, la bière ou les solvants en milieu hygiénique.

3. Rotamètres à tube métallique (débitmètres à section variable)

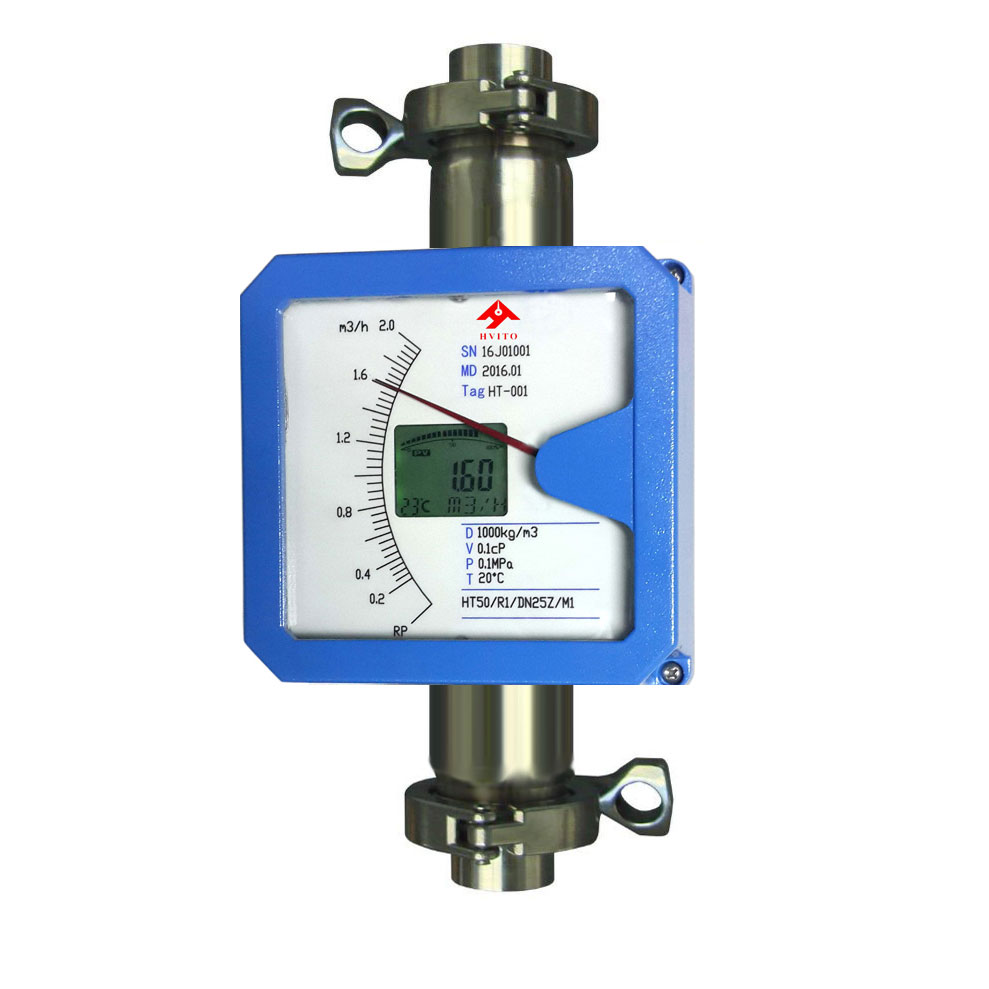

variable area flow meters with tri-camp fittings

Ces débitmètres VA mesurent le débit à l'aide d'un flotteur se déplaçant à l'intérieur d'un tube métallique conique. Bien que moins courants dans les installations sanitaires, les débitmètres Tri-Clamp existent pour une mesure du débit nécessitant peu d'entretien dans les conduites de distribution. Le rotamètre sanitaire peut mesurer le lait, les jus, le vinaigre, l'eau osmosée, l'eau déionisée, etc.

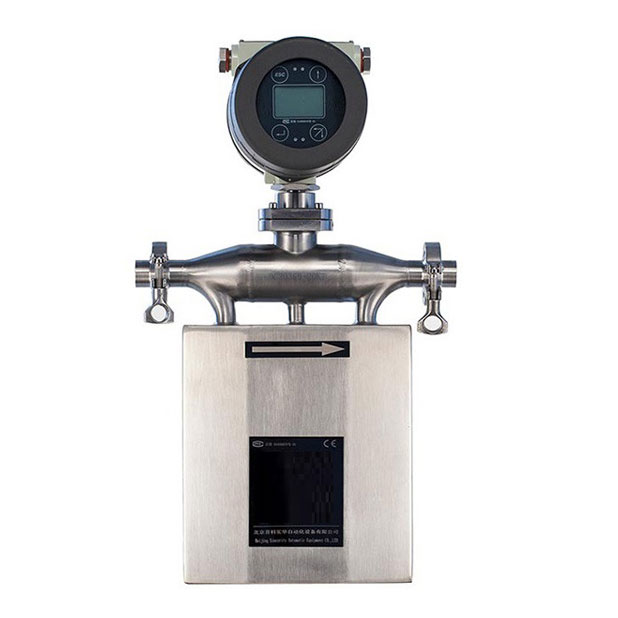

4. Débitmètres massiques Coriolis hygiéniques

Les débitmètres Coriolis mesurent directement le débit massique et la masse volumique grâce à l'effet Coriolis. Les débitmètres Coriolis Tri-Clamp sont idéaux pour les fluides à forte valeur ajoutée, tels que les sirops, les ingrédients pharmaceutiques et les produits visqueux, offrant une grande précision et une compatibilité hygiénique. Par exemple, ils permettent de mesurer le débit de mélasse, de chocolat, de yaourt et de confiture.

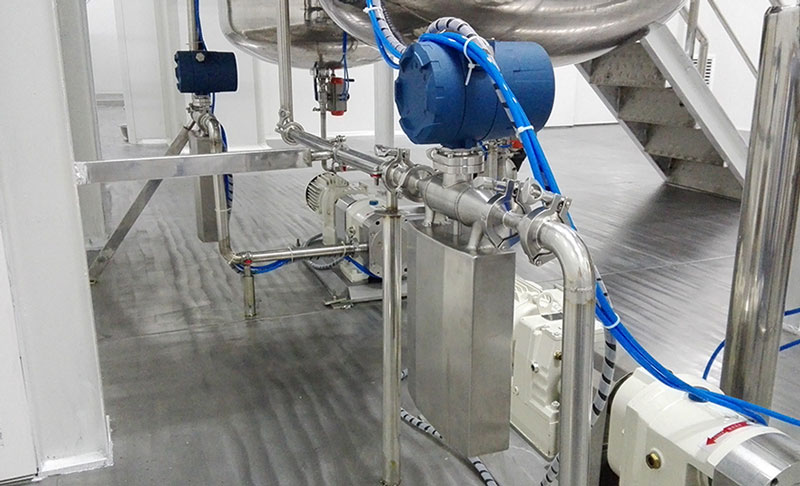

Débitmètre massique Coriolis sanitaire pour l'industrie alimentaire

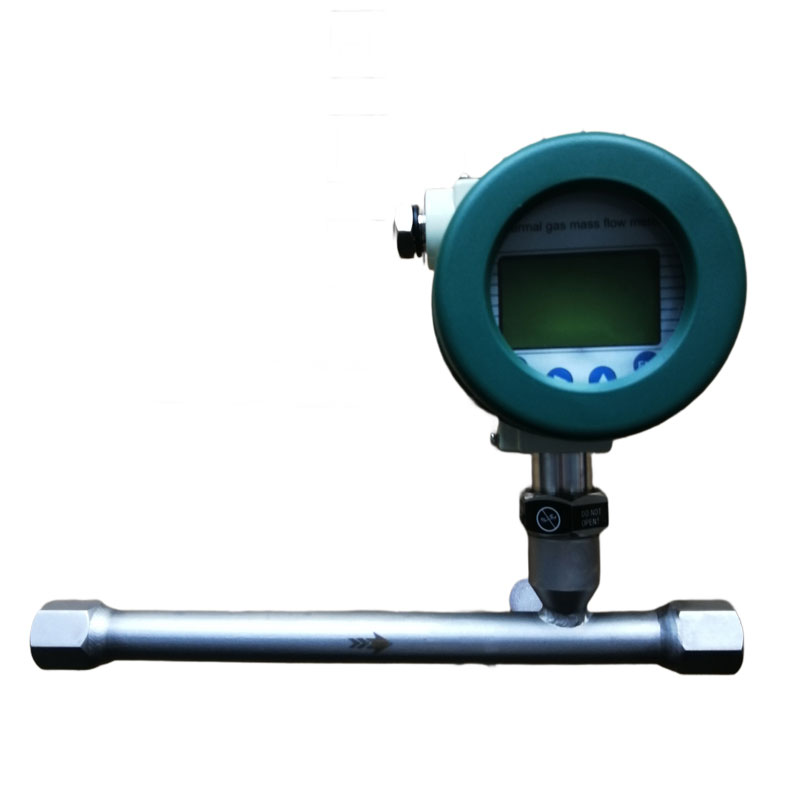

5. Débitmètres massiques thermiques

Ces instruments mesurent le débit massique des gaz en fonction de la dissipation thermique. Grâce à leur montage Tri-Clamp, ils sont utilisés pour la mesure des gaz de fermentation ou l'alimentation en gaz propre dans les secteurs biotechnologique et pharmaceutique.

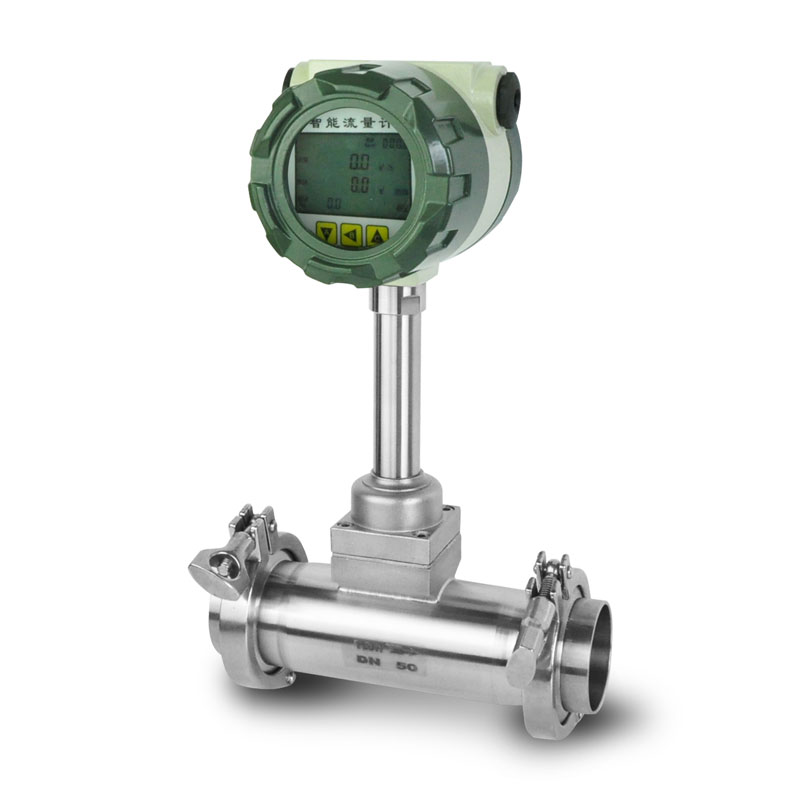

6. Débitmètres à effet Vortex Tri-clamp

Les débitmètres à effet vortex détectent les tourbillons produits par un corps non profilé dans le flux. Les débitmètres à effet vortex Tri-Clamp sont adaptés aux applications de vapeur, de gaz et de liquides propres dans les environnements sanitaires où une précision modérée est acceptable.

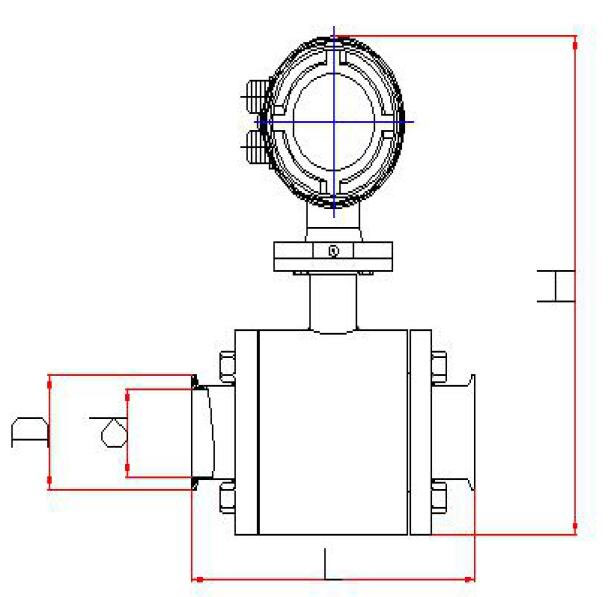

Taille de la connexion Tri-clamp

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com propose différents types de débitmètres tri-clamp

Les débitmètres Tri-Clamp allient une mesure de débit précise à des connexions hygiéniques et faciles d'utilisation. Grâce à une large gamme de technologies de débit en configuration Tri-Clamp, ils offrent des solutions flexibles aux industries exigeant propreté et performance. Que vous mesuriez du lait, de la bière, de l'oxygène ou des ingrédients pharmaceutiques, il existe un débitmètre Tri-Clamp adapté à vos besoins.

La vidéo suivante peut fournir plus d'informations sur le débitmètre tri-clamp et comment l'installer spécifiquement.
