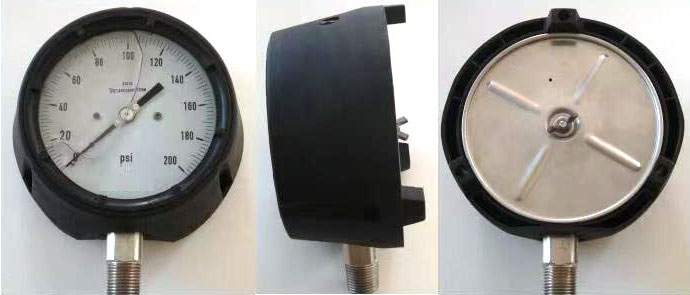

Silver Automation Instruments propose un manomètre à tube de Bourdon de 4,5 pouces (114 mm) à sécurité intégrée, d'une plage de pression de 0 à 800 PSIG (0 à 55 bar), avec un raccord inférieur NPT de 1/2 pouce (12,7 mm), des pièces en contact avec le fluide en acier inoxydable 316L et une précision conforme à la norme ASME B40.1 Grade 2A (0,5 % de la pleine échelle). Son boîtier de sécurité en phénolique, avec cloison étanche et système d'évacuation des gaz, répond aux exigences de sécurité opérationnelle de la norme ASME B40.1. Ce manomètre est adapté aux applications pétrolières et gazières, chimiques et de traitement de l'eau nécessitant une indication de pression locale fiable.
| Paramètre | Spécification |
| Taille nominale du cadran | 4,5 pouces (114 mm) |
| Plage de pression | 0-800 PSIG (0-55,2 bar) |
| Précision | Grade 2A selon la norme ASME B40.1, 0,5 % de l'échelle complète |
| Norme de conception | ASME B40.1 |
| Tube de Bourdon / Élément de pression | Acier inoxydable 316L, type C |
| Connexion au processus | Filetage 1/2" NPT, acier inoxydable 316L, montage par le bas |
| Matériel de dossier | Phénolique (PBTP), noir, motif de sécurité avant uni |
| Mur de déflecteur | Paroi de cloison monobloc avec dos d'évacuation |
| Cadran | Aluminium, fond blanc, lettrage noir |
| Fenêtre | PMMA transparent (plastique incassable) |
| Aiguille | aluminium réglable, noir |
| Mouvement | Acier inoxydable |
| Protection contre les infiltrations | IP54 (à sec) ; IP65 avec remplissage de liquide |
| Température ambiante | -40 à +65 °C (à sec) ; -20 à +65 °C (rempli de glycérine) |
| Température moyenne du procédé | +100 °C maximum |
| Effet de la température | Tolérance maximale de +/-0,4 % par écart de 10 000 °C par rapport à la référence de +20 °C |
| Montage | Bride de montage en surface intégrée, montée localement |
| Poids | 0,91 kg (version standard) |
| Quantité | 120 pièces |
Le même calibre de sécurité de 4,5 pouces est disponible dans une large gamme d'échelles. Toutes les variantes partagent le même tube de Bourdon en acier inoxydable 316L, le même boîtier de sécurité en phénolique, la même précision ASME B40.1 Grade 2A et le même raccord inférieur NPT de 1/2 pouce.
| Plage (PSIG) | Plage (barre) | Plage de valeurs (kPa) | Type Bourdon |
| 0-15 PSIG | 0-1 bar | 0-100 kPa | Type C |
| 0-30 PSIG | 0-2 bar | 0-200 kPa | Type C |
| 0-60 PSIG | 0-4 bar | 0-400 kPa | Type C |
| 0-100 PSIG | 0-7 bar | 0-700 kPa | Type C |
| 0-160 PSIG | 0-11 bar | 0-1100 kPa | Type C |
| 0-200 PSIG | 0-14 bar | 0-1400 kPa | Type C |
| 0-300 PSIG | 0-21 bar | 0-2100 kPa | Type C |
| 0-400 PSIG | 0-28 bar | 0-2800 kPa | Type C |
| 0-600 PSIG | 0-40 bar | 0-4000 kPa | Type C |
| 0-800 PSIG (cet ordre) | 0-55 bar | 0-5500 kPa | Type C |
| 0-1000 PSIG | 0-70 bar | 0-7000 kPa | Type C |
| 0-1500 PSIG | 0-100 bar | 0-10000 kPa | Type C |
| 0-3000 PSIG | 0-200 bar | 0-20000 kPa | Type hélicoïdal |
| 0-6000 PSIG | 0-400 bar | 0-40000 kPa | Type hélicoïdal |
| 0-10000 PSIG | 0-700 bar | 0-70000 kPa | Type hélicoïdal |
| 0-15000 PSIG | 0-1000 bar | 0-100000 kPa | Type hélicoïdal |
Remarque : Des plages de pression pour le vide et les pressions composées (par exemple, de -1 à 0 bar, de -30 inHg à +60 PSIG) sont également disponibles. Veuillez préciser la plage souhaitée lors de votre demande.
La paroi de déflecteur pleine constitue l'élément de sécurité essentiel. Sur les lignes de process où des surpressions sont possibles, le déflecteur retient toute rupture du tube de Bourdon et dirige l'énergie vers l'extérieur, plutôt que vers l'opérateur. La plupart des manomètres génériques ne tiennent pas compte de cette paroi. La norme ASME B40.1 la spécifie à juste titre.
L'acier inoxydable 316L utilisé pour le tube de Bourdon et le raccord de process supporte les produits légèrement corrosifs, les acides dilués et les fluides de process courants sans problème de compatibilité. Pour une utilisation avec de l'eau propre, de la vapeur, de l'air comprimé ou des hydrocarbures légers à 800 PSIG, il n'est pas nécessaire d'opter pour des alliages plus exotiques.
Le cadran de 11,4 cm (4,5 pouces) est parfaitement lisible à 3 mètres de distance. Sur une plateforme de production ou une station de pompage très fréquentée, c'est bien plus important que les ingénieurs ne l'admettent généralement, jusqu'à ce qu'ils se retrouvent à déchiffrer un manomètre de 6,3 cm (2,5 pouces) à travers une canalisation.
Pour confirmer la configuration correcte, veuillez nous envoyer les informations suivantes :
• Plage de pression de service et pression de service maximale admissible (PSIG ou bar)
• Fluide de procédé et température (deg°C)
• Norme de raccordement requise (NPT, BSP ou PT)
• Délai de livraison et port de destination requis
