Les débitmètres à vortex et les débitmètres thermiques à gaz sont fréquemment utilisés pour mesurer le débit d'air comprimé. Leur installation présente quelques différences. Je vais vous présenter les méthodes d'installation ci-dessous.
Débitmètre à vortex pour air comprimé
Pour les fluides à air comprimé, une attention particulière doit être portée : il convient de privilégier l’installation du débitmètre après le sécheur et en amont du réservoir de stockage d’air, et d’installer un séparateur gaz-liquide en amont afin de garantir que l’air entrant dans le débitmètre soit sec et exempt de gouttelettes liquides ; par ailleurs, il est essentiel d’assurer un support et une absorption des chocs adéquats de la canalisation afin d’éviter que la superposition des pulsations du flux d’air et des vibrations de la canalisation n’affecte la stabilité des mesures.
Évitez d'installer des débitmètres à vortex dans des zones sujettes à de fortes vibrations et à des champs magnétiques.
Éloignez-vous des équipements électriques puissants et à haute fréquence, ne partagez pas l'alimentation avec ces appareils et réduisez les interférences électromagnétiques.
Évitez les endroits où les variations de température sont importantes et n'installez pas de débitmètres dans des environnements très corrosifs ou extrêmement humides.
Si le débitmètre est installé à l'extérieur, une protection doit être ajoutée pour éviter que le soleil et la pluie n'affectent sa précision.
Choisissez un emplacement autour du débitmètre offrant suffisamment d'espace pour les opérations quotidiennes d'inspection, de dépannage et de câblage.
Les débitmètres peuvent être installés horizontalement ou verticalement sur les conduites d'air comprimé ; lorsqu'ils sont installés verticalement, le sens du flux d'air doit être de bas en haut pour éviter l'accumulation d'eau condensée qui pourrait affecter la sonde.
La longueur des sections de tuyau droit en amont et en aval du débitmètre doit strictement respecter les exigences du tableau 1.
Tableau 1 : Longueur des sections de tuyau droit en amont et en aval du débitmètre à vortex
Coude à 90 degrés : en amont ≥ 20D, en aval ≥ 5D
Expansion concentrique : en amont ≥ 30D, en aval ≥ 5D
Contraction concentrique, valve complètement ouverte : en amont ≥ 50D, en aval ≥ 5D
Deux coudes à 90 degrés dans le même plan : en amont ≥ 25D, en aval ≥ 5D
Ne placez pas la vanne de régulation directement en amont du débitmètre afin d'éviter que les perturbations du flux d'air n'affectent la mesure.
Lorsque la longueur du tronçon de conduite droite en amont ne satisfait pas aux exigences du tableau 1, un rectificateur de fluide doit être installé en amont pour stabiliser le champ d'écoulement.
Lorsque le diamètre du pipeline doit être réduit, la longueur de la section de tuyau droit et du tuyau à gradient doit également répondre aux exigences du tableau 1.
Après correction de la pression et de la température, positionnez les ports de mesure de la pression et de la température conformément aux indications du schéma afin de garantir une compensation précise de la température et de la pression.
Choisissez un emplacement d'installation qui minimise autant que possible les vibrations ou les impacts mécaniques ; si les vibrations du pipeline sont importantes, des supports et des dispositifs de fixation doivent être installés.
Lors de l'installation d'un débitmètre sur une canalisation à haute température, une couche isolante doit être ajoutée afin d'empêcher le rayonnement thermique d'affecter les composants électroniques.
Le débitmètre doit être mis à la terre de manière fiable, avec une résistance de mise à la terre inférieure à 10 ohms afin d'éviter les interférences électrostatiques.
Installation d'un débitmètre massique thermique pour la mesure de l'air comprimé

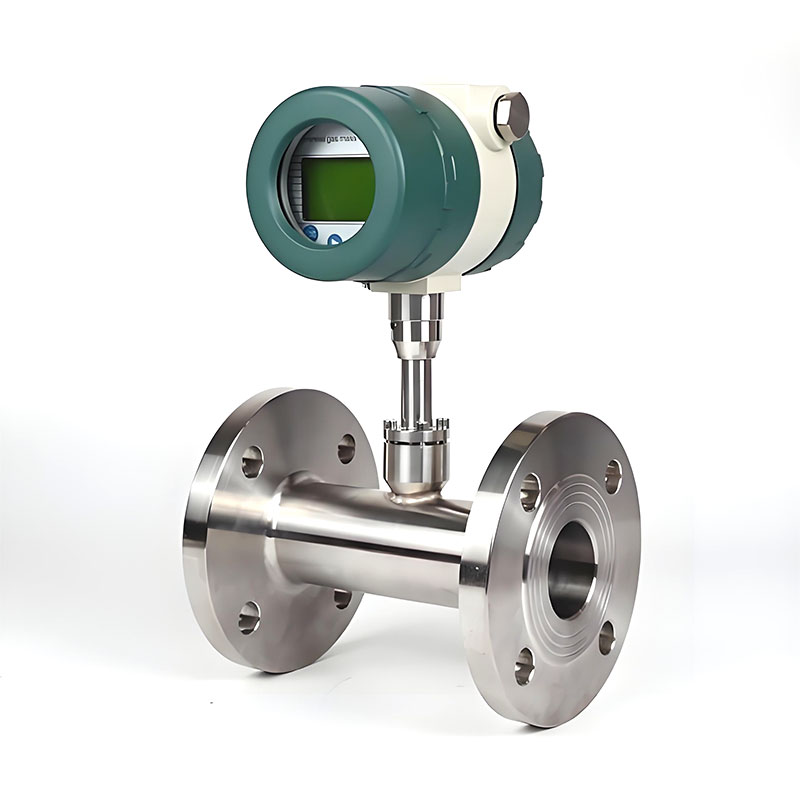

Lorsque le diamètre nominal de la canalisation est ≤ DN50, l'installation par canalisation est privilégiée, avec la possibilité d'utiliser des raccords à compression, des filetages ou des brides ; lorsque le diamètre nominal de la canalisation d'air comprimé est supérieur à DN50 (2 pouces), l'installation du débitmètre massique thermique par insertion est privilégiée, et des filetages ou des brides peuvent être utilisés.
Si la canalisation est déjà installée et qu'aucune bride n'est prévue à cet effet, une installation par insertion est possible. Lors de la commande, les conditions de travail sur site doivent être clairement expliquées au fabricant.

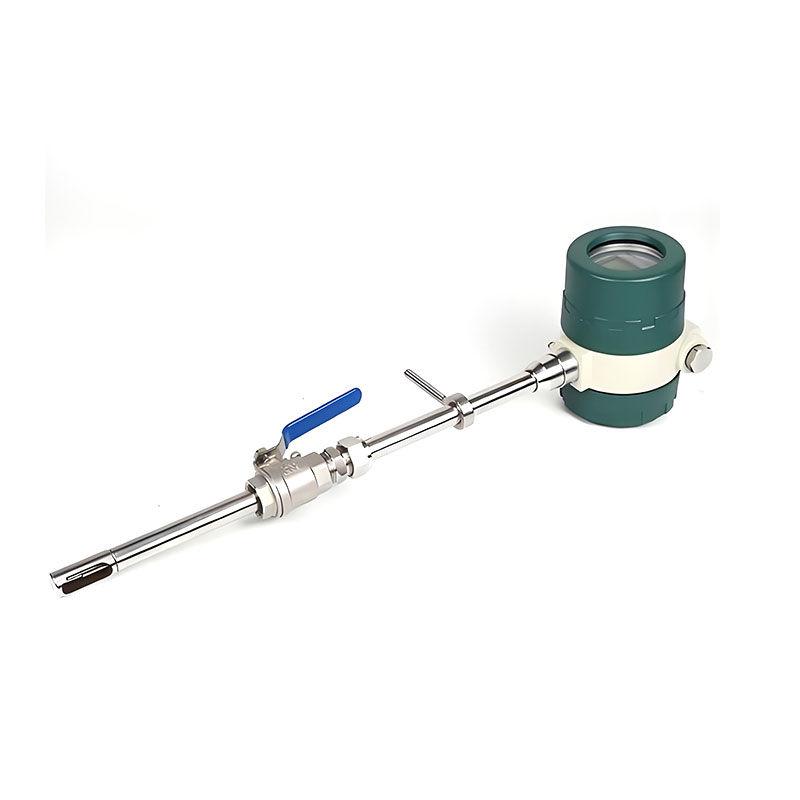

Étapes d'installation par insertion :
Ouvrir un trou d'un diamètre de Ø 20 sur la canalisation (diamètre de la sonde de Ø 19) ;
Soudez la base de soudage fournie par lesilverinstruments.comà la position d'ouverture du pipeline ;
Insérez la sonde du débitmètre d'air dans la canalisation, et la profondeur d'insertion peut être sélectionnée à la moitié du diamètre intérieur de la canalisation en fonction des conditions du site ;
Pour un débitmètre massique thermique pour air comprimé avec vannes à bille, vissez les vannes à bille dans la base soudée pour terminer la fixation.
Les débitmètres thermiques à gaz imposent des exigences claires quant à l'état du fluide d'air comprimé afin de garantir la précision des mesures et la durée de vie de l'instrument :
Exigence de séchage :L'air comprimé doit être soigneusement séché et filtré afin d'empêcher toute infiltration d'eau liquide, de brouillard d'huile ou de condensat dans le débitmètre. Les liquides peuvent adhérer à la surface des capteurs thermiques, modifiant ainsi leurs caractéristiques de conductivité thermique et provoquant directement des distorsions de mesure, voire des dommages permanents aux capteurs.
Exigence de propreté :L'air comprimé doit éliminer les particules solides, la poussière et autres impuretés afin d'éviter leur dépôt sur la sonde et le capteur, ce qui affecterait l'efficacité de l'échange thermique et éviterait un blocage local de la canalisation.
Stabilité des conditions de travail :Les points de mesure doivent être choisis autant que possible dans des sections de tuyauterie présentant de faibles fluctuations de pression et de température afin d'éviter une diminution de la répétabilité des mesures due à des changements fréquents de l'état de l'air comprimé.
Pour garantir la précision et la répétabilité de la mesure de l'air comprimé, les longueurs de conduite droite suivantes (en multiples du diamètre intérieur D de la canalisation) doivent être respectées en fonction du type d'interférence en amont :
Type d'interférence en amont : section de conduite droite amont A, section de conduite droite aval B
Type de perturbation en amont | Ligne droite en amont (A) | Ligne droite en aval (B) |
Coude simple à 90° ou jonction en T | 15D | 5D |
Deux coudes à 90° dans le même plan | 21D | 5D |
Deux coudes à 90° dans des plans différents | 40D | 10D |
Réduction du diamètre des tuyaux | 15D | 5D |
dilatation du diamètre du tuyau | 30D | 10D |
En aval d'une vanne | 40D | 5D |
Lors de l'installation, il convient de privilégier un emplacement éloigné des sources d'interférences telles que les vannes, les coudes et les vannes de régulation afin de garantir une distribution stable de la vitesse du fluide.

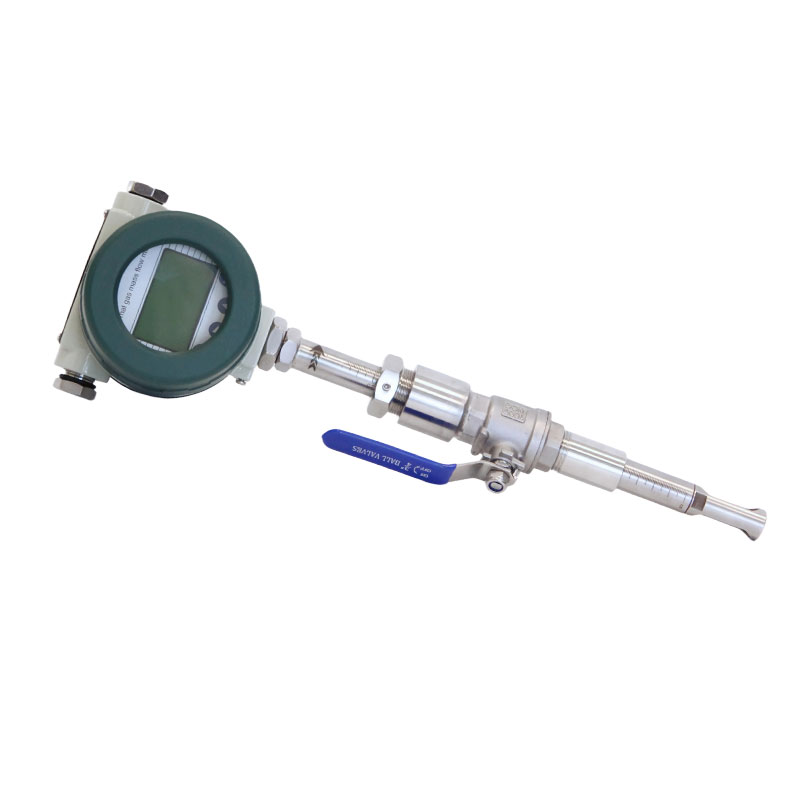

Débitmètre massique thermique à affichage intégré : les bornes de câblage du transmetteur de débit d'air proviennent du fabricant silverinstruments.com, et le boîtier de l'instrument est isolé du circuit interne. Il peut être mis à la terre indépendamment et est compatible avec une alimentation à découpage.
Câblage du débitmètre massique thermique à affichage intégré série RK-100

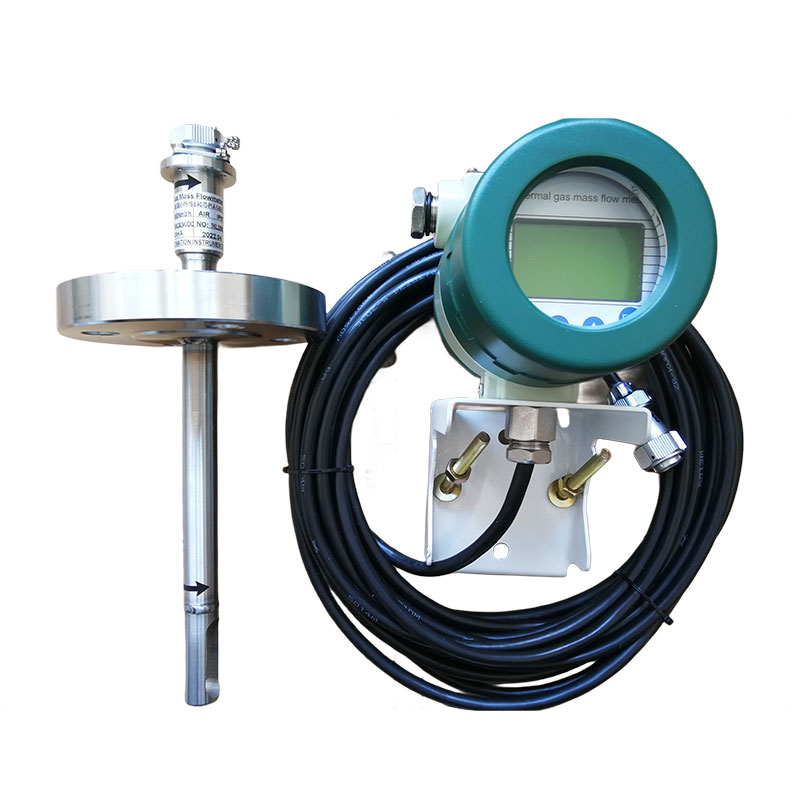

Structure du débitmètre massique thermique à affichage déporté : Le capteur et le compteur à affichage numérique sont connectés à l'aide d'un système à trois fils et câblés selon les couleurs indiquées :
Câblage du débitmètre massique thermique à affichage déporté série SRK-100
Rouge → Rouge : Pôle positif de l'alimentation électrique
Noir → Noir : Pôle négatif de l’alimentation et pôle négatif de la sortie 4-20 mA
Blanc → Blanc : pôle positif de sortie 4-20 mA
