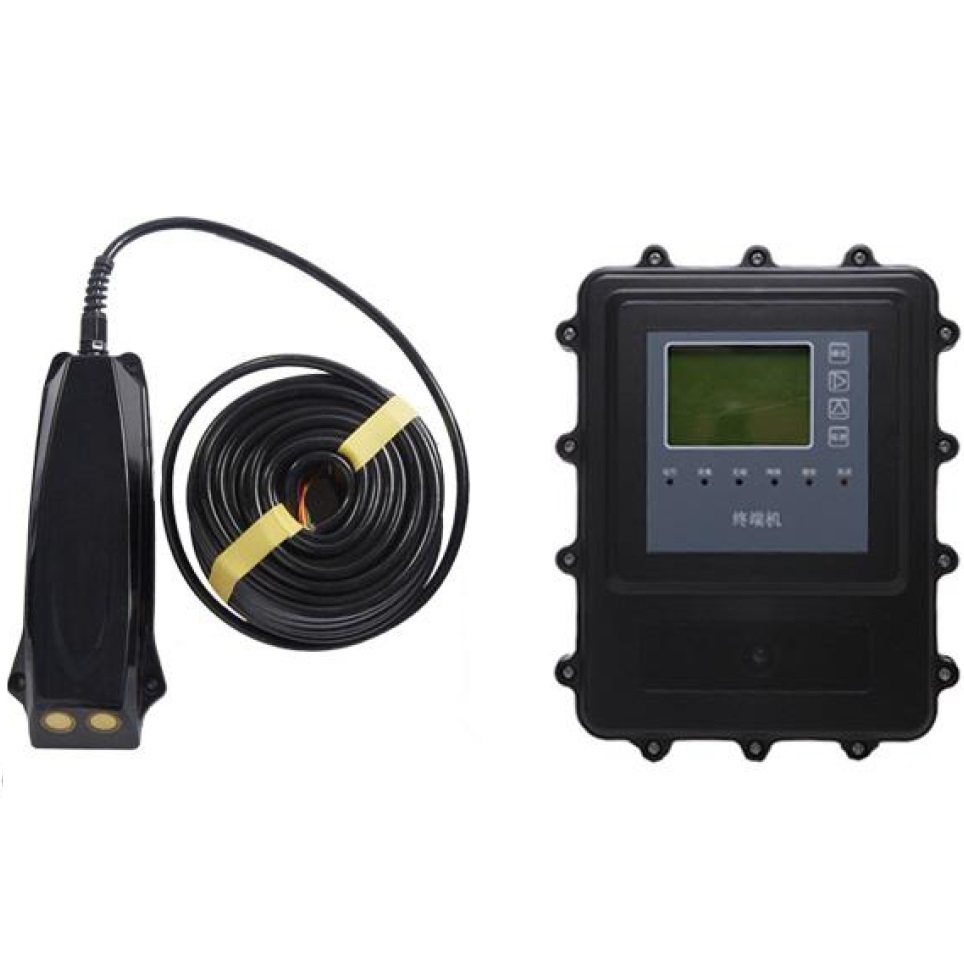

Le débitmètre à ultrasons à canal ouvert Doppler est un appareil utilisé pour mesurer le débit de tuyaux ou de canaux partiellement remplis.

Principe du débitmètre à ultrasons pour tubes partiellement remplis de la série SLH-OP

La mesure du décalage Doppler résultant de la réflexion d'un faisceau ultrasonore sur des matériaux réfléchissants, tels que des particules solides ou des bulles d'air entraînées dans un fluide en écoulement, ou de la turbulence du fluide lui-même, permet de calculer la vitesse d'écoulement. En utilisant la vitesse du son dans l'air, la distance entre le capteur et le niveau du liquide peut être déterminée. Le débit à travers le canal peut ensuite être calculé en fonction de la mesure du niveau, l'utilisateur saisissant les propriétés du canal. Il calcule le débit en fonction de la vitesse moyenne d'écoulement, de la profondeur de l'eau et de la température de l'eau. L'appareil peut également afficher le débit transversal.

La température de l'eau est mesurée à l'aide d'une sonde de température placée sur le dessus de l'instrument et qui doit être immergée dans l'eau pendant un certain temps pour refléter la température réelle de l'eau. Cela permet d'étalonner la vitesse des ondes ultrasonores dans l'eau et de corriger les valeurs de niveau d'eau mesurées par le capteur de pression. La profondeur de l'eau est mesurée à l'aide d'un capteur de pression de haute précision placé au bas de l'instrument, la partie sensible étant en contact direct avec l'eau.

Avantages du débitmètre à ultrasons pour tubes partiellement remplis de la série SLH-OP

• Aucune perte de charge, pas besoin de construire de canaux ou de déversoirs.
• Pas besoin d'étalonner la relation niveau d'eau-débit, particulièrement adapté aux canaux à débit lent où la méthode du niveau d'eau ne peut pas être utilisée ; pas besoin de construction technique, pas de coûts d'ingénierie, installation rapide et facile sans nécessité d'interruption du débit.
• La sonde de l'instrument est directement installée sur un support amovible et simple fixé à la paroi du canal, et relié au terminal de commande par un câble de communication.
• Faible consommation d'énergie, peut fonctionner en continu sur le terrain sans avoir besoin d'une source d'alimentation externe.
• Le terminal de commande est équipé d'une petite batterie intégrée qui peut fonctionner en continu pendant 2 mois et peut continuer à fonctionner après avoir chargé ou remplacé la batterie de rechange. Il peut également être connecté à une grande batterie ou à l'électricité domestique.
• Affichage et stockage sur site, avec une capacité de stockage allant jusqu'à six mois. Les dernières données mesurées s'affichent automatiquement sur site et les données historiques peuvent être interrogées via les boutons de commande de l'affichage du terminal. Les données des mesures prises toutes les 10 minutes peuvent être stockées pendant six mois.

Spécifications techniques

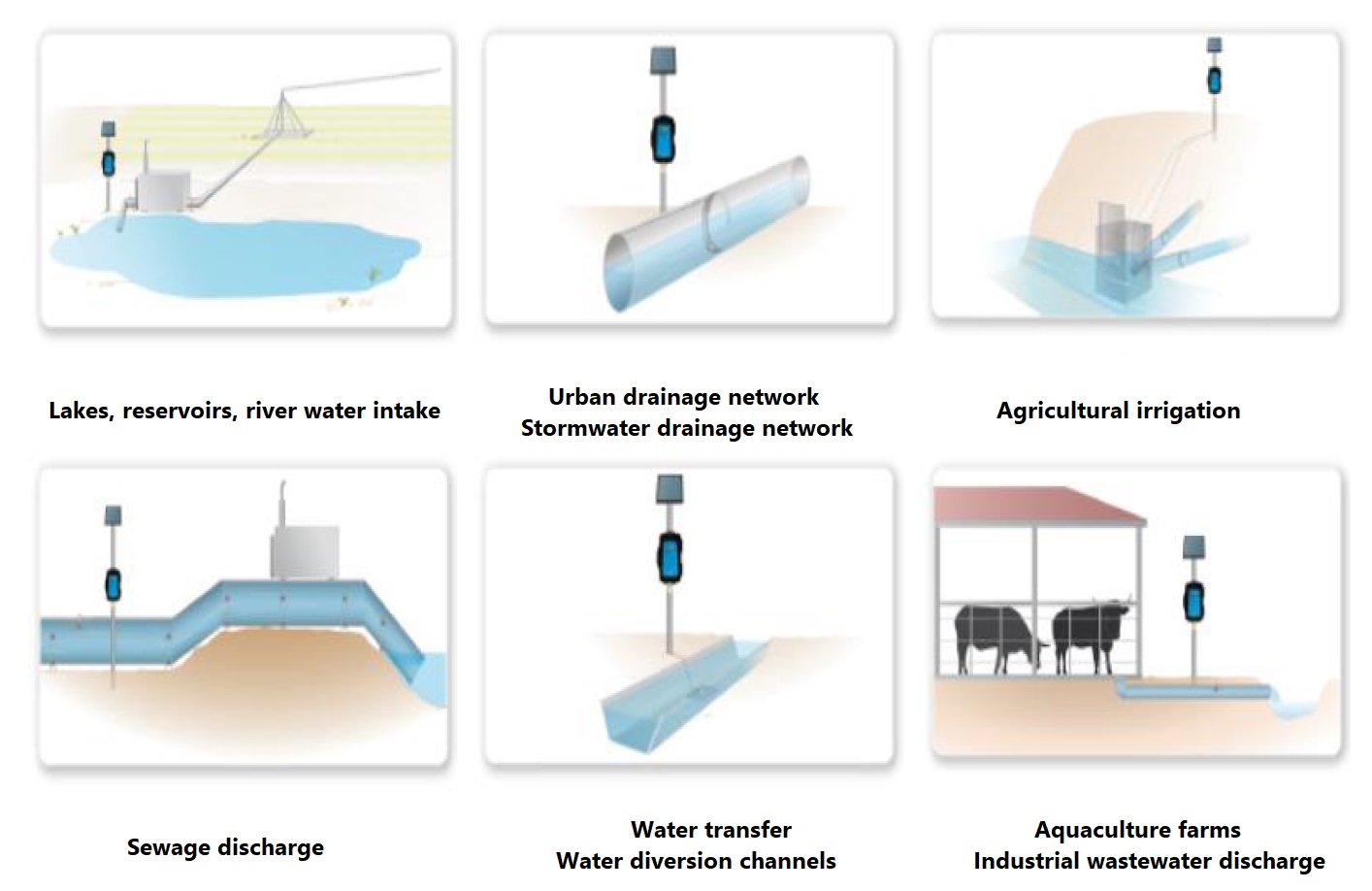

Applications

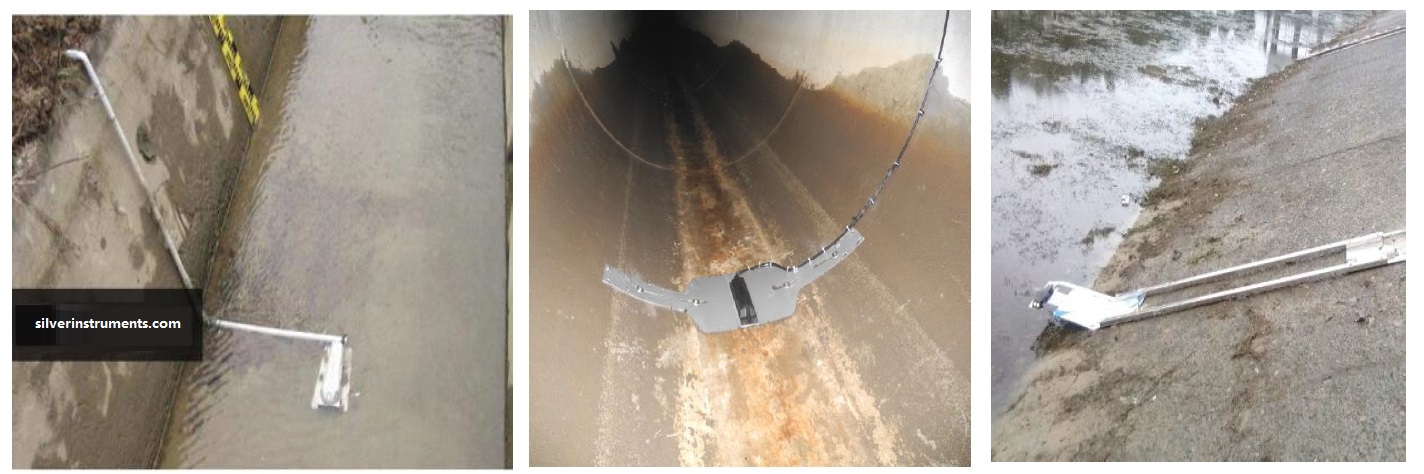

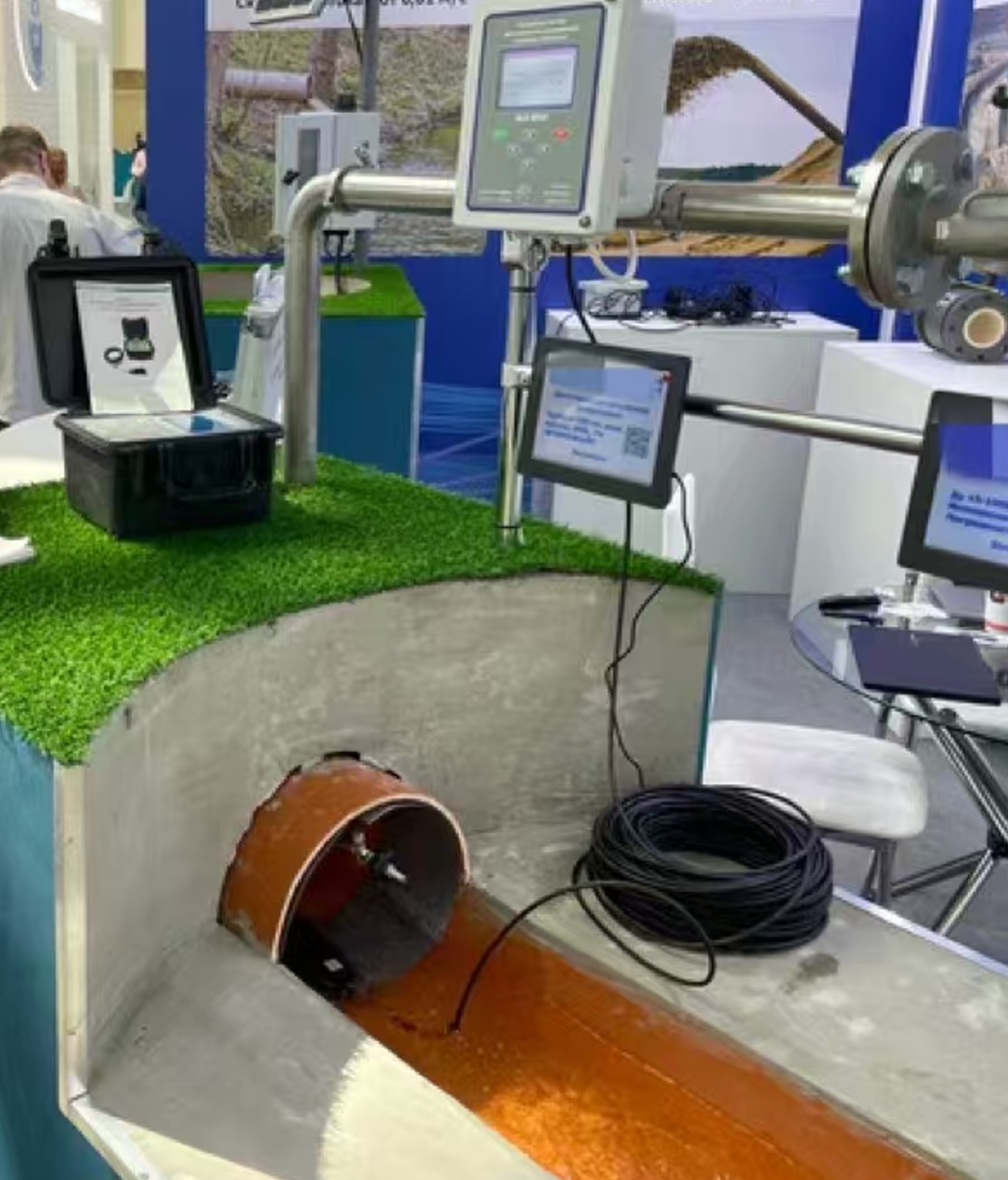

Photos du site
