Comment installer le débitmètre massique thermique SRK-100?

Le débitmètre massique thermique est utilisé pour mesurer les gaz, tels que l'air, l'air comprimé, les biggas, le GPL, etc., Cet article parle principalement des informations d'installation sur le débitmètre massique thermique.

Longueur de conduite droite avant et après le capteur de débit de gaz

Il est recommandé que la position d'installation du débitmètre massique thermique soit éloignée des tuyaux en T ou des coudes, des obstacles et des vannes, etc., car nous devons nous assurer que le gaz ou l'air dans la canalisation est stable, dans ce cas, nous recommande aux utilisateurs d'avoir une longueur droite. La longueur amont> dix D et l'aval> cinq D

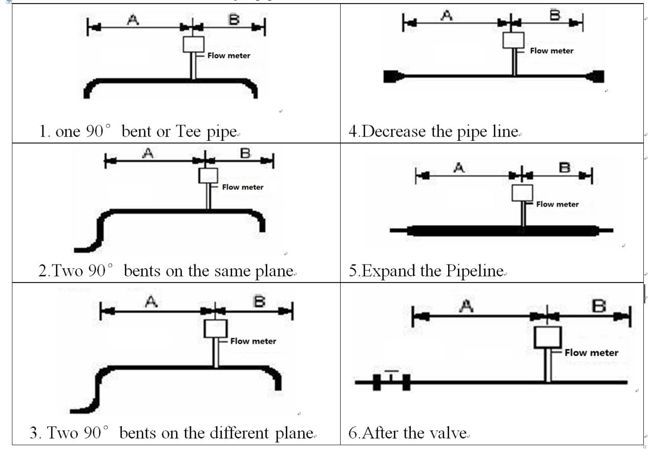

Ci-dessous, nous listons quelques cas de canalisations droites:

Photos d'installation du débitmètre massique

No.	A-Upstream straight Length needed	B-DownStream Straight length needed
1	15D	5D
2	20D	5D
3	40D	10D
4	15D	5D
5	30D	10D
6	40D	5D

Si la longueur rectiligne des pipelines ne peut être respectée en raison de la limitation du champ, les utilisateurs finaux peuvent envisager des redresseurs de gaz pour résoudre le problème.

Lorsqu'il n'y a pas de tuyaux droits assez longs et qu'il y a des coudes ou des vannes sur les conduites, veuillez demander des conseils d'installation au fabricant du débitmètre massique thermique.

Type d'insertion Installation du débitmètre massique thermique

1. Profondeur d'insertion de sonde de débitmètre thermique nécessaire

L'air passe dans les pipelines; la vitesse de l'air est différente en différents points du tuyau. Le débit de gaz près de la paroi du tuyau est plus lent que celui du centre du tuyau. Débitmètre massique thermique détectant réellement le capteur de vitesse du gaz; le débit est égal à la section de la conduite multiplier le débit.

Q = SV

S1 = πR2

S2 = ab

S = aire de section du tuyau

R = rayon du tube rond

a, b = longueur latérale du tuyau carré

V = vitesse d'écoulement du gaz

Q = débit massique

Le débitmètre massique thermique mesure la vitesse du gaz en un point du pipeline; ce point doit être le point de vitesse moyenne lors de l'application de la formule ci-dessus. Le capteur doit être inséré au point de vitesse moyenne lors de l'installation.

2. Selon la norme de conception, le débitmètre massique thermique SRK-100 doit être installé comme suit:

Lorsqu'il y a des tuyaux droits suffisamment longs ou que le diamètre du tuyau est ＞ Ø250, le capteur doit être dans le quart de la canalisation.

Lorsque le tuyau droit est court ou le diamètre du tuyau ≤ Ø250, le capteur doit être dans la moitié de la canalisation.

3. Type d'insertion et retrait

1) Ouvrir un trou Ø20 sur la canalisation, souder une embase de mamelon, le mamelon sera fourni par le fabricant.

2) Le robinet à tournant sphérique sera fourni par le fabricant pour éviter les fuites de gaz.

Installation des câbles

1. Dans la plupart des cas, un câble à paire torsadée peut être utilisé pour fournir de l'énergie.

Le câble 2.Sheild peut également être utilisé, par exemple 3 × 33 / 0,2 ou RVVP Le fil de base doit être supérieur à Ø0,5.

3. Le câble doit être plus bas que les instruments lors de la connexion du câble aux instruments pour éviter que l'eau ne coule dans le débitmètre.

4. Pour le débitmètre Ex, des tuyaux flexibles Ex doivent être utilisés; le diamètre extérieur du câble doit correspondre à l'ID des presse-étoupes. Le joint d'étanchéité doit être fourni par l'usine.

Connexion électrique

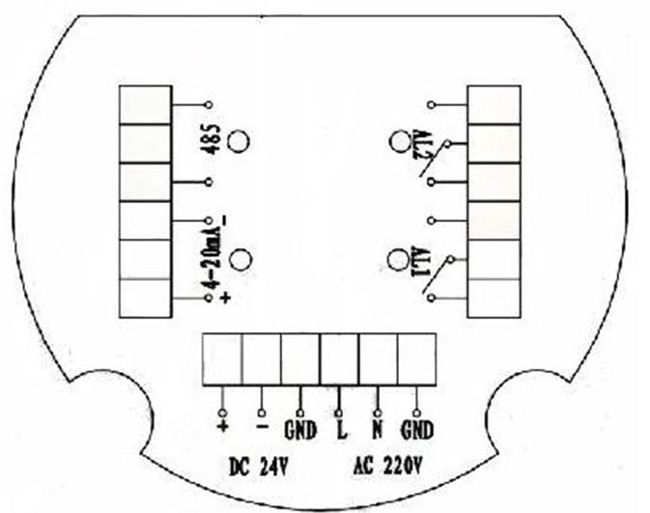

Câblage du débitmètre massique d'air de type compact

1) Le boîtier ne peut pas se connecter au circuit interne, mais au câblage.

2) L'alimentation peut être une alimentation à découpage.

Compact Thermal Mass Flow meter Wiring

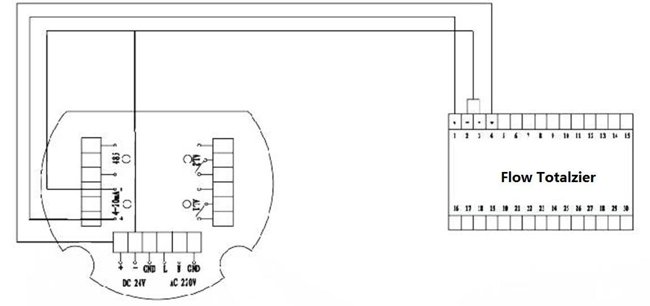

Câblage de type à distance

Remote Type Thermal Mass Flow meter Wiring

Red-Red	Power supply+
Black-Black	Power supply- & meter 4-20mA outputnegative(-)
White-White	meter 4-20mA output positive(+)

Le débitmètre massique thermique de type distant est un système à 3 fils, deux d'entre eux pour l'alimentation électrique, un pour la sortie de signal.
