Comment connecter le compteur magnétique à l'API par sortie numérique?

De nombreux clients achètent des débitmètres magnétiques de la série SHD auprès de Silver Automation Instruments, et les utilisateurs nous demandent souvent comment connecter notre compteur magnétique à l'API?

Voici l'explication.

La sortie numérique du débitmètre électromangétique SHD a 2 contacts: contact de sortie numérique et contact de masse numérique, les symboles sont les suivants

POUT ———— Contact de sortie numérique

PCOM ———— Contact de masse numérique

POUT est une sortie à collecteur ouvert; les utilisateurs peuvent effectuer le câblage selon les dessins suivants:

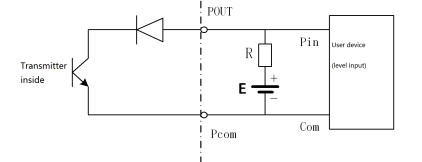

Diaphgramme de câblage de sortie de niveau numérique

digital-level-output-wiring

Câblage de sortie de niveau numérique

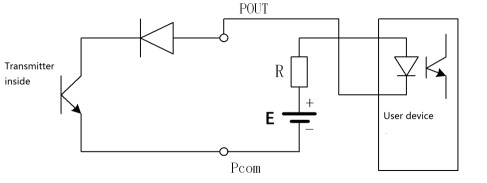

Sortie numérique connecter le coupleur photoélectrique (par exemple PLC)

digital-output-connect-photoelectric-coupler

Sortie numérique connecter le coupleur photoélectrique

Généralement, l'optocoupleur a besoin d'un courant d'environ 10 mA, et E / R = 10 mA, donc E = 5 ~ 24V.

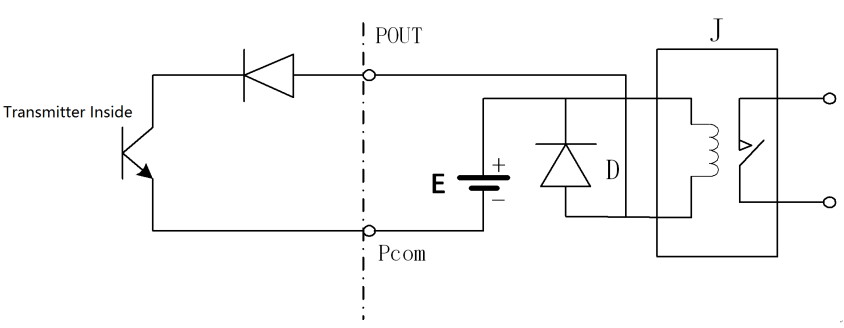

Débitmètre magnétique Sortie numérique Connecter le relais

digital-output-connect-relay

Relais de connexion de sortie numérique

Normalement, le relais intermédiaire nécessite E = 12 V ou 24 V, D est une diode Flyback. De nos jours, la plupart des relais intermédiaires contiennent ce type de diode interne. Si le relais intermédiaire n'a pas de diode flyback, les utilisateurs doivent en connecter une en externe.

Cliquez ci-dessous pour plus de spécifications techniques sur les débitmètres électromagnétiques.
