Introduction
Les rotamètres (ou débitmètres à section variable) associés à des vannes à pointeau constituent une solution classique et fiable pour la mesure et la régulation précises du débit dans de nombreux secteurs. Cette combinaison simple mais classique est largement utilisée dans les applications de contrôle et de débit de gaz et de liquides, où précision, simplicité et faible coût sont essentiels. Cet article explore le principe de fonctionnement des débitmètres Rotamètre, leurs avantages, les méthodes de sélection et les applications des systèmes rotamètre-vanne à pointeau. silverinstruments.com propose une combinaison classique de rotamètre et de vanne à pointeau, à la fois économique et fiable.
Comment fonctionnent ensemble les rotamètres et les vannes à pointeau
1. Fonctionnalité du rotamètre

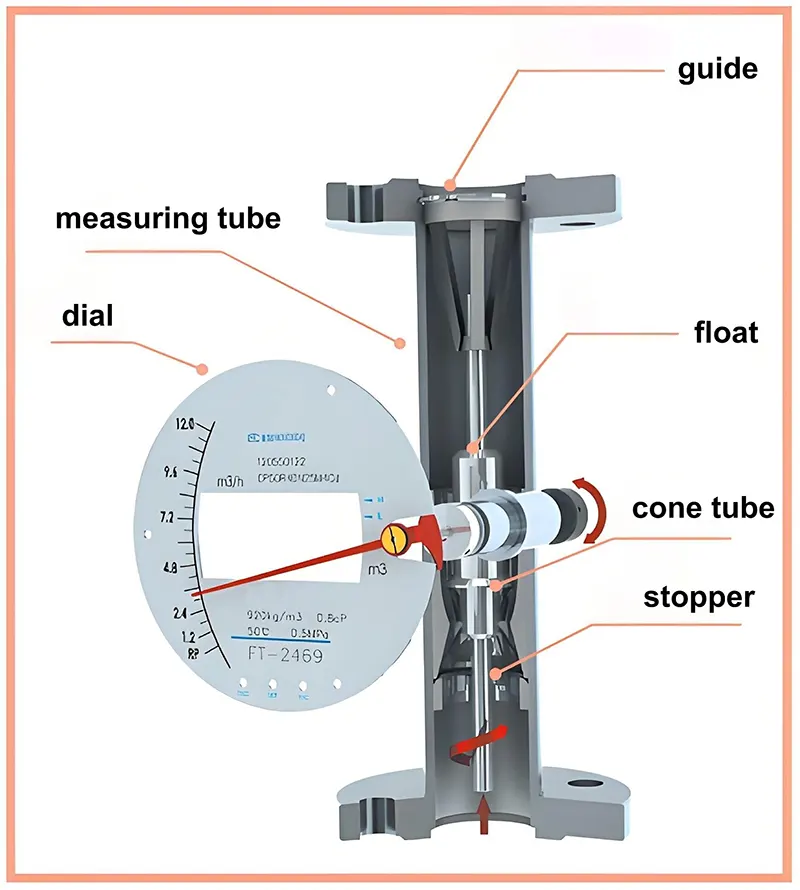

Un rotamètre fonctionne selon le principe de la mesure du débit à section variable (débitmètre VA), où un flotteur (ou piston) monte ou descend à l'intérieur d'un tube conique en fonction du débit du fluide. La position du flotteur indique le débit du fluide, lu sur une échelle graduée.
Caractéristiques principales :
Aucune alimentation externe requise – Fonctionnement basé sur l'équilibre mécanique entre la flottabilité, la traînée et la gravité. Cependant, silverinstruments.com propose également des
rotamètres avec transmetteurs .
- Échelle linéaire - Facile à lire, généralement calibrée pour des fluides spécifiques (air, eau, etc.). Ainsi, lorsque vous commandez des rotamètres sur silverinstruments.com, vous devez nous spécifier le type de fluide et les informations de densité.
- Large plage de débit – Peut mesurer un petit débit de quelques mL/min à des milliers de LPM (litres par minute), nous avons de nombreuses tailles de capteurs disponibles, des rotamètres 1/2" aux rotamètres 8 pouces.
2. Rôle de la vanne à aiguille
Une vanne à pointeau complète le débitmètre à section variable en assurant un contrôle précis du débit. Sa tige conique permet un réglage progressif, ce qui la rend idéale pour les applications
de mesure de faible débit .

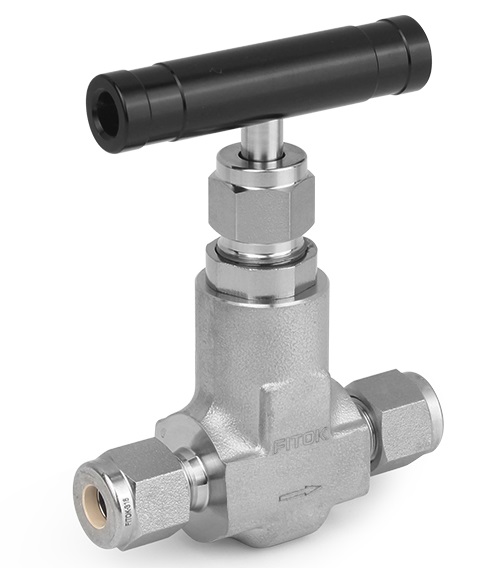

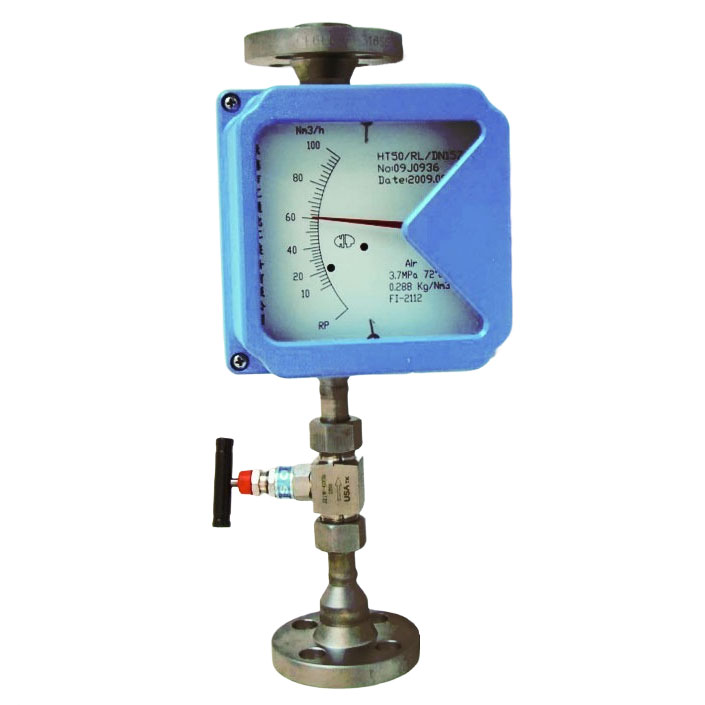

Vanne à aiguille équipée d'un rotamètre
Rotamètre avec fonctions de vanne de besoin :
- Régulation précise du débit – Permet un réglage précis pour correspondre aux débits souhaités.
- Stabilisation du débit – Réduit les turbulences et les pulsations sur les fluides mesurés, garantissant des lectures précises et fiables.
- Protection du système – Empêche les surtensions soudaines qui pourraient détruire le rotamètre.
Avantages de l'utilisation de rotamètres avec vannes à pointeau
✓ Installation simple du débitmètre : aucune électronique complexe ni programmation requise.
✓ Le débitmètre nécessite peu d'entretien : aucune pièce mobile (sauf le flotteur), ce qui réduit l'usure.
✓ Débitmètre à faible coût : plus abordable que
les régulateurs de débit massique numériques .
✓ Confirmation visuelle : Lecture directe sans autres totalisateurs de débit supplémentaires.
✓ Polyvalence : fonctionne avec des gaz, de la vapeur et des liquides, selon le type de fluides commandés, débitmètres totalement personnalisés.
Le rotamètre avec vanne à aiguille est plus abordable que le régulateur de débit massique numérique
Méthodes de sélection des clés
1. Compatibilité des matériaux du capteur de débit
- Pièces en contact avec le fluide : Choisissez un débitmètre à flotteur en acier inoxydable 304, 316 ou 316L, ou revêtu de PTFE pour les fluides corrosifs.
- Joints : Viton, EPDM ou PTFE pour la résistance chimique.
2. Plage de débit et précision
- Assurez-vous que le rotamètre couvre la plage requise (par exemple, 0 à 300 LPM pour l'air), consultez silverinstruments.com pour dimensionner votre débit.
Vous trouverez ci-dessous le tableau des plages de débit pour les
rotamètres de la série HH50 de silverinstruments.com
|
Water (L/h)
|
Air (m3/h)
|
HH50 Max Pressure los
|
|
Diameter
|
Float No.
|
Material
R0,R1,Ti,RL
|
Material
PTFE
|
@0.1013MPa 20°C
|
Water
(Kpa)
|
Air
(Kpa)
|
|
15
|
H15.1
H15.2
H15.3
H15.4
H15.5
H15.6
H15.7
H15.8
H15.9
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
63~630
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
|
0.05~0.5
0.07~0.7
0.11~1.1
0.18~1.8
0.28~2.8
0.48~4.8
0.7~7
1.0~10
1.6~16
|
2.0
2.3
2.5
2.5
2.5
2.6
2.7
2.9
3.4
|
7.0
7.2
7.3
7.5
7.8
8.0
10.0
10.8
14
|
|
25
|
H25.1
H25.2
H25.3
H25.4
H25.5
H25.6
|
63~630
100~1000
160~1600
250~2500
400~4000
630~6300
|
40~400
63~630
100~1000
160~1600
250~2500
400~4000
|
1.6~16
3.0~30
4.5~45
7.0~70
11~110
18~180
|
4.0
4.1
4.4
5.2
7.0
12.5
|
7.0
8.0
12.0
19.0
25.0
33.0
|
|
50
|
H50.1
H50.2
H50.3
H50.4
|
630~6300
1000~10000
1600~16000
2500~25000
|
400~4000
630~6300
1000~10000
1600~16000
|
18~180
25~250
40~400
100~1000
|
4.7
5.1
6.2
8.0
|
8.0
15.0
22.0
35.0
|
|
80
|
H80.1
H80.2
|
2500~25000
4000~40000
|
1600~16000
2500~25000
|
100~1000
120~1200
|
5.3
7.8
|
15.0
22.0
|
|
100
|
H105.1
H105.2
|
6300~63000
10000~100000
|
4000~40000
6300~63000
|
180~1800
300~3000
|
11.4
16.7
|
35.0
|
|
150
|
H155.1
|
15000~150000
|
10000~100000
|
400~4000
|
17.0
|
|
- Précision standard : ±2% à ±5% FS (précision supérieure disponible avec étalonnage).
3. Limites de pression et de température
- La plupart des rotamètres en verre gèrent < 10 bar ; les vannes à pointeau doivent correspondre à la pression du système.

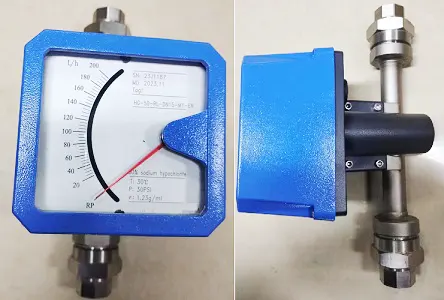

Les limites de température dépendent des matériaux (par exemple, les tubes en verre peuvent se briser sous l'effet d'un choc thermique). Les rotamètres à tube métallique peuvent supporter des températures et des pressions plus élevées.
Les rotamètres à tube métallique peuvent supporter une pression et une température plus élevées
4. Intégration de la vanne à aiguille
- Les vannes à montage direct (intégrées au rotamètre) simplifient l'installation.
- Des vannes séparées permettent une flexibilité dans la disposition de la tuyauterie.
Applications industrielles courantes
1. Contrôle du débit de gaz
- Distribution de gaz de laboratoire (N₂, O₂, CO₂,H
2 ).
- Industries de process (débitmètre d'air,
débitmètre de gaz naturel , gaz spéciaux).
2. Dosage et dosage de liquide
- Injection chimique (contrôle du pH, traitement de l'eau).
- Alimentation et boissons (
débitmètre de sirop, distribution de désinfectant).
3. Systèmes CVC et air comprimé
-
Surveillance du débit d'air dans les systèmes pneumatiques.
- Test d'étanchéité avec débits réglables.
4. Médical et pharmaceutique
- Appareils d'oxygénothérapie.
- Contrôle de l'alimentation en gaz du bioréacteur.
Limitations et alternatives
1. Quand les rotamètres peuvent ne pas convenir
- Systèmes haute pression

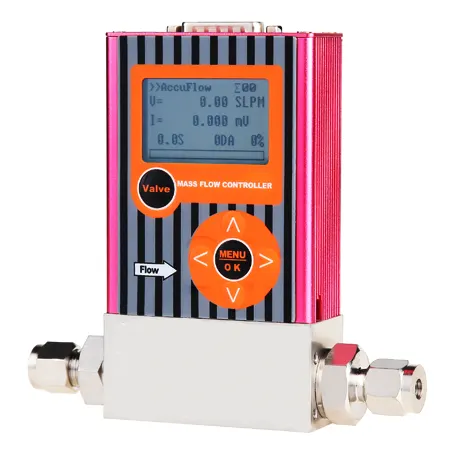

- Débits extrêmement faibles, tels que la mesure de faible débit de 2 sccm (mieux adapté aux
contrôleurs de débit massique, c'est-à-dire MFC ).
- Fluides non transparents (visibilité du flotteur obscure).
Le contrôleur de débit massique peut gérer un faible débit de 2 ml/min, contrairement aux rotamètres.
2. Solutions alternatives

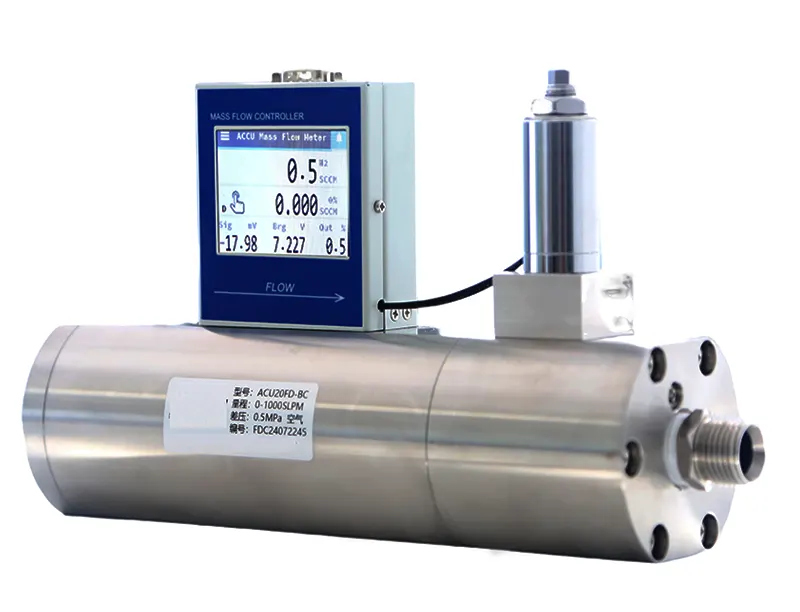

- Débitmètres numériques (régulateurs de débit massique thermique,
régulateurs de débit massique Coriolis ) pour une plus grande précision.
- Régulateurs de débit massique (MFC) pour régulation automatisée.

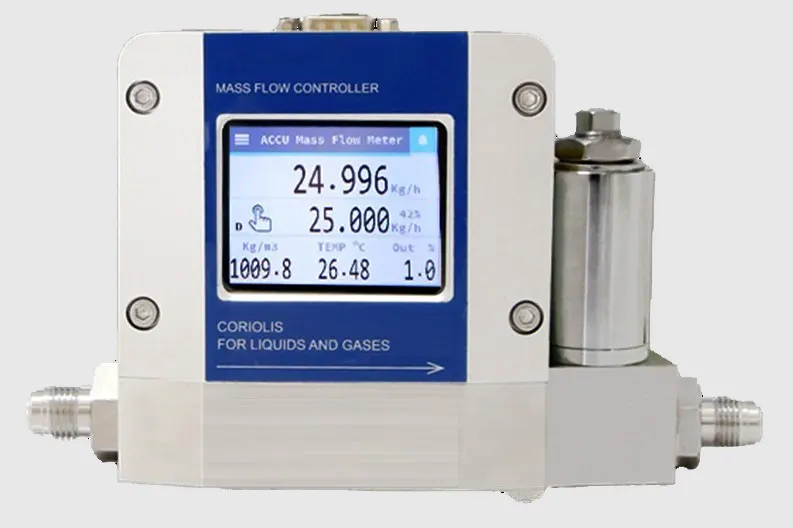

Régulateur de débit massique Coriolis
Conclusion
Les rotamètres à pointeau demeurent une solution simple, fiable et économique pour la mesure et le contrôle du débit. Leur fonctionnement mécanique, leur simplicité d'utilisation et leur adaptabilité en font la solution idéale pour des secteurs allant de la chimie à l'aquaculture.
Pour des performances optimales :
✔ Adaptez le rotamètre à la plage de fluide et de débit, à la température de fonctionnement et à la pression.
✔ Utilisez une vanne à aiguille de haute qualité pour un réglage précis.
✔ Tenez compte de la compatibilité des matériaux du capteur de débit pour une durabilité à long terme.
En comprenant leurs principes de fonctionnement et leurs applications, les ingénieurs peuvent déployer efficacement des systèmes de vannes à aiguille rotamétrique pour une gestion efficace du débit.
