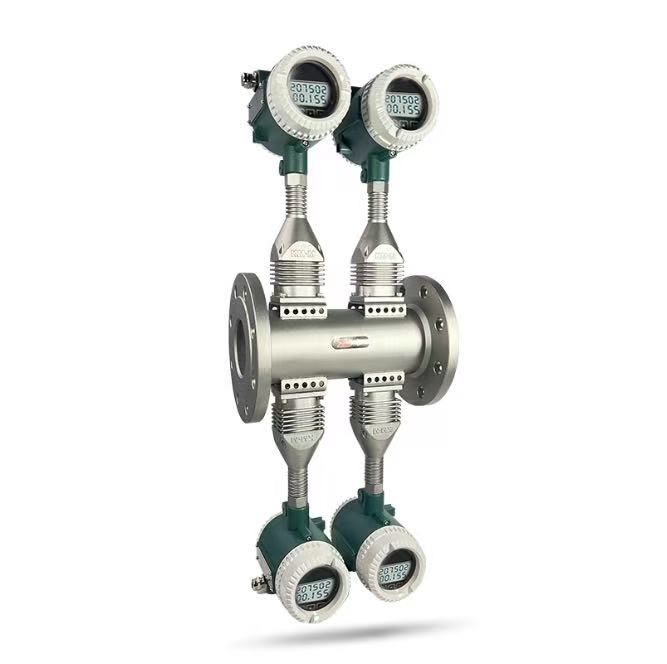

Silver Automation Instruments a lancé les débitmètres à effet vortex de la série STLU-G, qui représentent une avancée technologique significative par rapport aux débitmètres traditionnels. Cette série de débitmètres à effet vortex se distingue comme l'un des débitmètres à effet vortex les plus avancés du marché chinois. La série STLU-G offre des fonctionnalités et des capacités de pointe qui la distinguent des débitmètres conventionnels, ce qui en fait un choix de premier ordre pour les applications haut de gamme. Avec leur conception innovante et leurs performances supérieures, ces débitmètres à effet vortex fournissent des mesures de débit précises et fiables, répondant aux besoins de diverses industries et applications.

Caractéristiques exceptionnelles des débitmètres à effet vortex de la série STLU-G

Haute précision : précision du liquide ± 0,5 à ± 1,5 %, précision du gaz ± 0,5 à ± 2,5 %,
Option haute température max jusqu'à 500°C
Constructions haute pression jusqu'à 450 bar max.
Grand rapport de réduction, standard 8:1~20:1, max 30:1 ou plus.
La vitesse minimale du liquide peut être de 0,21 m/s et la vitesse du gaz peut être encore plus basse, jusqu'à 1,98 m/s.
Faible perte de pression
Remplacement du capteur de débit sur site sans arrêter le débit

Aperçu

La nouvelle génération de débitmètres vortex inductifs isolés et résistants aux séismes est une étape majeure dans l'histoire des débitmètres vortex. Le boîtier du débitmètre adopte une structure intégrale, qui est robuste, sans pièces d'étanchéité, vis d'installation ou fuites, garantissant sécurité et fiabilité. Il est équipé d'une isolation et permet le remplacement du capteur sur site sans arrêter le débit. Le capteur présente une excellente résistance sismique, ainsi que des performances à haute pression et à haute température. Le transmetteur est équipé de circuits avancés de balayage et de traitement du spectre du signal électronique, optimisant encore la résistance sismique. Il offre une mesure précise, une large plage, un faible débit minimum, la sécurité, la fiabilité, de faibles coûts d'exploitation et une perte de pression minimale. Ce produit a une large gamme d'applications et est devenu un véritable « débitmètre universel ». Le débitmètre vortex inductif isolé et résistant aux séismes sera certainement apprécié par les concepteurs, les prescripteurs et un large éventail d'utilisateurs.

Principe

Le débitmètre à vortex inductif est un débitmètre volumétrique qui fonctionne selon le principe de la rue de vortex de Karman. À l'intérieur du boîtier du débitmètre, il y a un prisme triangulaire appelé corps émoussé. Lorsque le fluide s'écoule au-delà du corps émoussé, des zones de basse pression se forment des deux côtés du corps émoussé, créant des tourbillons réguliers en alternance de chaque côté, appelés tourbillons de Karman. Comme le montre la figure 1.1, les tourbillons sont disposés de manière asymétrique en aval du corps émoussé. La vitesse d'écoulement et le débit volumétrique du débitmètre à vortex sont directement proportionnels à la fréquence des tourbillons. Il est principalement utilisé pour mesurer le débit de fluides de canalisations industrielles, tels que les gaz et les vapeurs. Il a une petite taille, une large plage de mesure, une grande précision et n'est presque pas affecté par des paramètres tels que la densité, la pression, la température et la viscosité du fluide lors de la mesure des débits volumétriques. Il n'a pas de pièces mécaniques mobiles, ce qui se traduit par une grande fiabilité et de faibles besoins de maintenance. Les paramètres de l'instrument peuvent rester stables pendant une longue période.

Étant donné : la fréquence du vortex f, la vitesse moyenne du fluide V, la largeur du corps émoussé d, le diamètre intérieur du débitmètre D, la relation peut être dérivée comme suit :

  • f = St * V / [(1-1,25*d/D)*d]
  • Où:
  • f : Fréquence du vortex
  • V : Vitesse d'écoulement du fluide
  • d : Largeur du corps émoussé
  • D : Diamètre intérieur du débitmètre
  • St : numéro de Strouhal

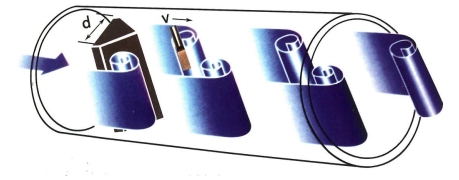

  • Schéma de principe de fonctionnement du débitmètre vortex Karman


Spécifications techniques

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is greater than 85%

Process
temperature

Standard: -40～+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa～4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10⁴~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range：2~76m/s, extended <1.98m/s

Resistance factor

Full pipe type：Cd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)，V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance ≤300Ω

For non-exploration-protected type, load resistance ≤500Ω

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HART、Modbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material：304 SS

Sélection du modèle

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted ≥250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure compensation

BPT

Built-in temperature and pressure compensation

EPT

External temp & pressure compensation (RTD, pressure transmitter and flow totalizer)

EP

External pressure compensation (pressure transmitter and flow totalizer)

ET
