Manomètre composé

Manomètre composé

Related Products

  • Manomètre en acier inoxydable

    Manomètre en acier inoxydable

    Aperçu des manomètres en acier inoxydable Les manomètres en acier inoxydable sont largement appliqués dans les domaines du pétrole, des produits chimiques, des fibres chimiques, de la métallurgie, des centrales électriques, etc.

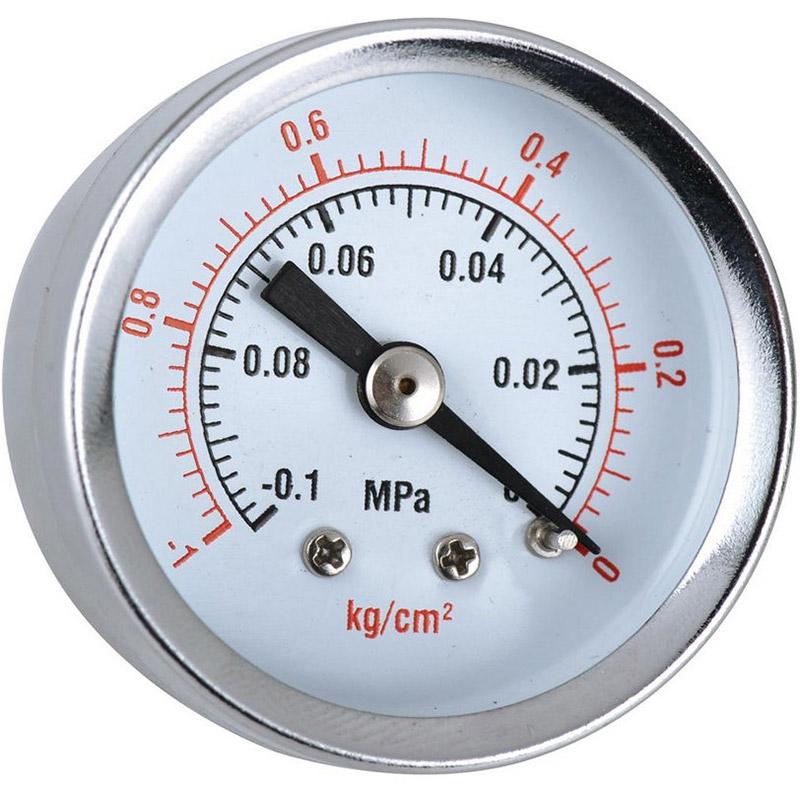

Vue d'ensemble du manomètre composé

Une jauge composée est un appareil qui peut afficher à la fois des pressions positives et négatives (vide) (jauge de vide et de pression). Vous devez utiliser un manomètre composé lorsque vous mesurez un système qui exerce une pression positive et négative sur le manomètre.


Théorie du manomètre composé

INSTRUMENTS D'AUTOMATISATION EN ARGENT Le manomètre est composé d'un système de taraudage (y compris les connexions, tube de bourdon, bloc), le mouvement, l'indication (pointeur et cadran) et le boîtier (boîtier, fenêtre et verre). Le boîtier est de type résistant aux éclaboussures pour empêcher la saleté de se déplacer. Le manomètre rempli d'huile (normalement de l'huile de silicone) est anti-fortes vibrations de l'environnement de travail et peut également diminuer l'effet d'ondulation du milieu. Les manomètres sont construits avec un élément de détection à tube de bourdon. Lorsque l'élément de détection est soumis à une pression, il fléchit et le mouvement résultant est transmis sous forme de mesure par un mouvement mécanique au pointeur de cadran.

Spécification de la jauge de pression d'air négative

  • Taille du manomètre: 60,100,150
  • Précision: 1,6%, 2,5%
  • Connexion: M14 × 1,5, M20 × 1,5,1 / 4NPT, 1 / 2NPT., Etc.
  • Verre: verre antidéflagrant de sécurité
  • Cadran du manomètre: mot noir et cadran blanc.
  • Niveau de protection: IP64, IP65
  • Température de l'environnement: -5 ~ 55 ° C (avec de l'huile de glycérine); -25 ~ 55 ° C (avec de l'huile de silicone); -40 ~ 70 ° C (sans liquide rempli)
  • Anti-Vibration: V · H · 4 (avec liquide rempli), V · H · 3 (sans liquide rempli),
  • Température moyenne: Max 100 ° C
  • Effet de la température: ≤0,4% / 10 ° C (température de référence 20 ± 5 ° C)
  • Deux échelles pour le vide et le manomètre



Matériau du manomètre composé

Part

Material

Y series Standard Material

YN Series stainless steel material

Connector

Brass

Stainless steel

Bourdon tube

Brass

Stainless steel

Case

Metal Plating

Stainless steel


Sélection du modèle de manomètre composé

Item

Code

Description

Product

Y

Pressure Gauge

Function

Blank

Standard Material

N

Oil filled Pressure Gauge

FN

Stainless steel material and Oil filled Pressure Gauge

Diameter

60

Φ60mm

100

Φ100mm

150

Φ150mm

Mounting

AO

Bottom mounting

AT

Bottom mounting withfront flange

AH

Bottom mounting with back flange

ZO

Back mounting

ZT

Back mounting with front flange

BO

Lower back mounting

BT

Lower back mounting with front flange

ZK

Back U clamp mounting

BK

Lower back ,U clamp mounting

S

Others

Connection

C1

Thread M14×1.5

C2

Thread M20×1.5

C3

Thread 1/4NPT

C4

Thread 1/2NPT

Cx

Others

Measuring Range

M***

Refer to range table


Plage de mesure pour manomètre composé

Code

Ranges

M500

-0.1~0MPa

M510

-0.1~0.06MPa

M520

-0.1~0.15MPa

M530

-0.1~0.3MPa

M540

-0.1~0.5MPa

M550

-0.1~0.9MPa

M560

-0.1~1.5MPa

M570

-0.1~2.4MPa

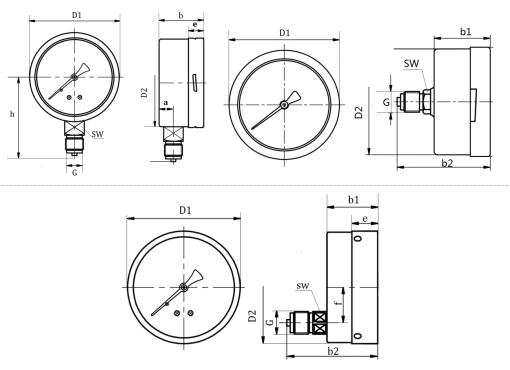

Dimensions du manomètre composé


Compound Pressure Gauge Dimensions


Size

a

b

b1

b2

D1

D2

e

f

G

h

SW

60

9

31

31

58

68

61

6

-

M14*1.5

58

14

100

17

50

49

97

101

99

17

30

M20*1.5

90

22

150

17

50

50

97

151

149

17

30

M20*1.5

116

22
