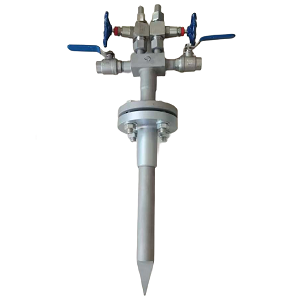

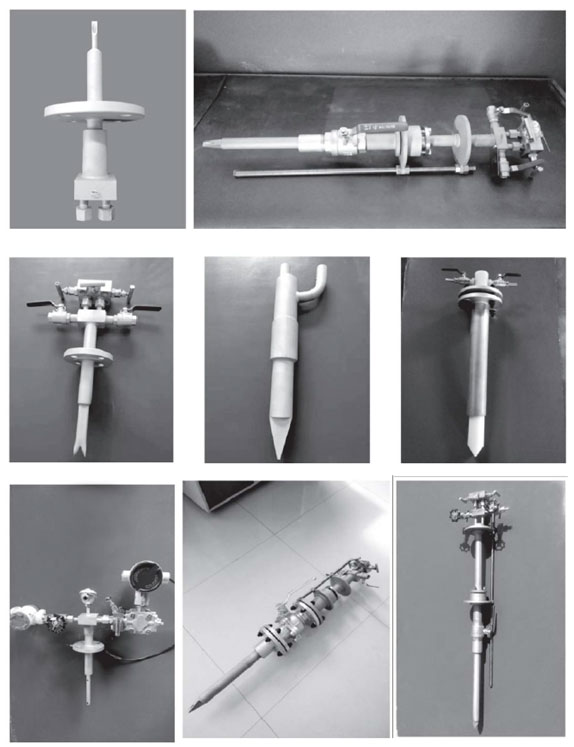

Débitmètre Pitoba

1. Présentation du produit

Le débitmètre Pitoba est un débitmètre à tube de Pitot moyenné, conçu pour la mesure fiable des débits de gaz, de vapeur et de liquide dans les processus industriels.

Il est particulièrement adapté aux milieux agressifs et sales tels que les gaz de combustion, les gaz de cokerie, les gaz de haut fourneau et les gaz de charbon contenant de la poussière, du goudron ou d'autres contaminants.

Les supports de mesure typiques comprennent :

• Gaz : air (air primaire / secondaire), oxygène, hydrogène, gaz sec, gaz de convertisseur, gaz de haut fourneau, gaz de synthèse, gaz de cokerie, gaz naturel, GPL, gaz de combustion, gaz de procédé chimique, etc.
• Vapeur / vapeur : vapeur surchauffée, vapeur saturée, vapeur humide, vapeur bidirectionnelle.
• Liquides : eau, conduites d'eau partiellement remplies, huile de lavage, huile maigre, huile légère, goudron, huile lourde, pétrole brut, liquides corrosifs, paraffine et liquides de traitement.

2. Pourquoi un débitmètre Pitoba ?

L'exploitation industrielle à long terme a prouvé que le débitmètre Pitoba résout des problèmes que les débitmètres conventionnels peinent à résoudre :

1. Résiste au blocage et à l'usure lors de la mesure primaire de la vitesse et du volume d'air dans l'industrie énergétique.
2. Permet de mesurer la vapeur principale à haute température, haute pression et haute vitesse.
3. Réduit les problèmes d'encrassement lors de la mesure de divers gaz industriels.
4. Fonctionne aussi bien dans des tuyaux de très petits diamètres que dans des tuyaux de très grands diamètres (de 20 mm à 8000 mm), et dans des conditions de faible débit.
5. Prend en charge l'installation sous pression/avec prise en charge à chaud sans interruption.
6. Permet le nettoyage et le dragage en ligne sans interrompre la production.
7. Peut être utilisé sur des sections transversales de pipelines non standard (carrées, rectangulaires, en losange, trapézoïdales, elliptiques, triangulaires, etc.).
8. Permet l'étalonnage et la vérification avec plusieurs appareils d'inspection.
9. Capable de mesurer des fluides à haute viscosité tels que le pétrole brut, le goudron et le pétrole lourd.
10. Il est toujours possible de mesurer là où une conduite droite est insuffisante.

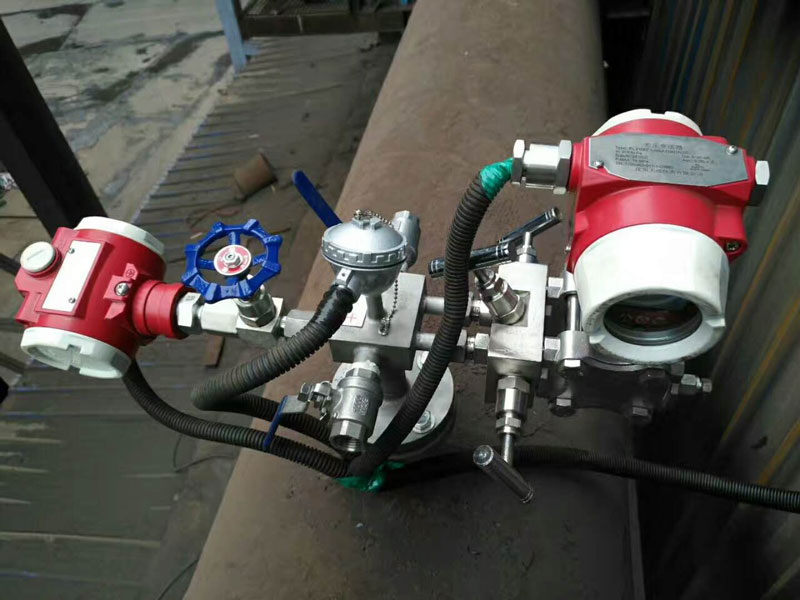

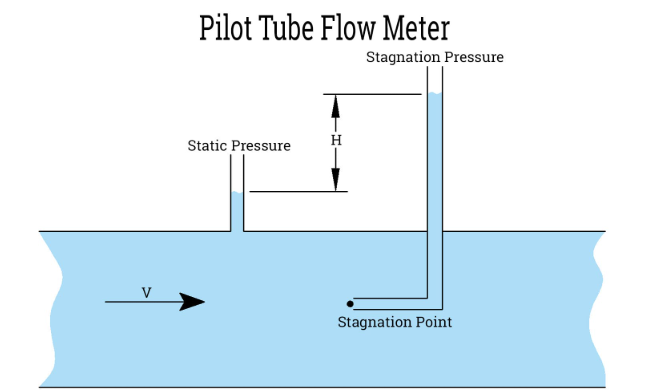

3. Principe de fonctionnement (technologie du tube de Pitot)

Le principe de fonctionnement de la barre de Pitot est basé sur le tube de Pitot.

Le débitmètre Pitoba est un débitmètre à tube de Pitot à moyenne. Il s'agit d'un débitmètre à pression différentielle conçu conformément à la norme ISO 3966 (Mesure du débit des fluides dans les conduites fermées — Méthode de la section de vitesse utilisant des tubes de Pitot à pression statique).

Comment ça marche :

1. Le capteur (barre de Pitot) est inséré au centre de la canalisation.
2. L'orifice de pression totale de la sonde est orienté directement dans le flux.
3. Le capteur mesure deux pressions au même endroit :
   • Pression totale (de stagnation)
   • Pression statique
4. La différence entre la pression totale et la pression statique correspond à la pression dynamique du fluide. Cette pression différentielle est directement liée à la vitesse d'écoulement en ce point.
5. Le compteur utilise une structure de Pitot à moyenne pour établir une relation calibrée entre la pression différentielle mesurée et la vitesse d'écoulement moyenne de la section transversale du pipeline.
6. Le débit est ensuite calculé à partir de :
   • la vitesse d'écoulement moyenne, et
   • la section transversale interne effective du tuyau.

Ces signaux sont envoyés à un calculateur de débit ou à un système de contrôle-commande distribué (DCS). Le système effectue la compensation de température et de pression et fournit :

• pression différentielle
• pression statique
• température
• débit instantané
• débit totalisé
• vitesse
• chaleur/énergie (pour la vapeur)

Ce principe basé sur le tube de Pitot est éprouvé et fiable dans le secteur aérospatial. Les tubes de Pitot sont largement utilisés lors des essais en soufflerie, des essais aérodynamiques des moteurs d'avion et même comme sondes de vitesse anémométrique à bord des aéronefs.

4. Caractéristiques de performance

1. Économies d'énergie / perte de pression quasi nulle
   La sonde Pitoba est généralement fabriquée en acier inoxydable et son diamètre est inférieur à 30 mm, ce qui minimise l'obstruction dans la conduite. Comparée aux plaques à orifice traditionnelles et autres dispositifs de régulation, la perte de charge est extrêmement faible, réduisant ainsi les coûts d'exploitation.
2. Capacité de haute température et de haute pression
   La sonde est fabriquée en acier inoxydable 304/316 ou en alliages spéciaux selon le fluide. Elle peut fonctionner jusqu'à 650 °C en configuration standard et jusqu'à 800 °C, voire plus, avec des conceptions spéciales (revêtements céramiques tels que l'Al₂O₃). La pression nominale standard est de 25 MPa et une pression nominale jusqu'à 32 MPa est disponible pour des applications spécifiques.
3. Haute fiabilité en milieu sale
   Les canaux de pression internes sont conçus pour que le fluide y soit quasiment statique, empêchant ainsi l'introduction de particules ou de goudron. Ceci contribue à maintenir la précision sur de longues périodes, même dans des gaz poussiéreux et goudronneux comme les gaz de combustion.

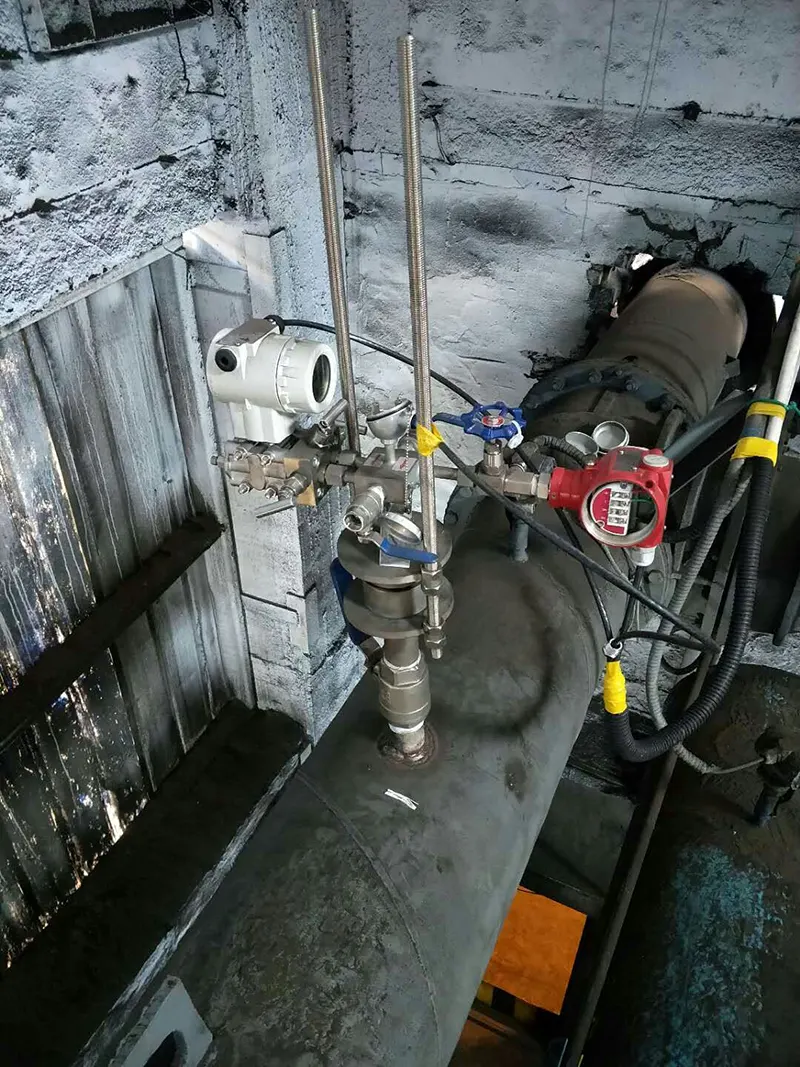

4. Installation facile
   L'installation nécessite uniquement le perçage/la prise en charge sous pression de la canalisation et l'insertion de la sonde jusqu'à son axe. Le débitmètre peut être soudé ou fixé par bride. Une installation sous pression (prise en charge sous pression) est possible dans de nombreux cas.
5. entretien minimal
   L'élément de mesure principal (sonde) ne nécessite généralement pas d'entretien régulier. Seuls un étalonnage périodique du zéro et de la plage de mesure du transmetteur de pression différentielle et la vérification du signal analogique vers l'instrument secondaire sont nécessaires.
6. Large plage de mesure
   • Débit de gaz ≥ ~6 m/s
   • Débit du liquide ≥ ~0,5 m/s
     Cela le rend adapté aux faibles débits comme aux grands diamètres de tuyauterie. Il peut être utilisé avec des gaz, de la vapeur et des liquides, notamment le goudron, le pétrole brut, le pétrole lourd et les solutions chimiques.
7. Géométrie de tuyauterie flexible
   Contrairement à de nombreux débitmètres en ligne qui nécessitent des conduites rondes et de longs tronçons rectilignes, cette technologie peut être utilisée avec des conduites de sections rondes, elliptiques, carrées, rectangulaires, triangulaires, trapézoïdales, etc. Elle tolère également les tronçons rectilignes plus courts.
8. Instruments secondaires intelligents
   Le débitmètre Pitoba peut être associé à des transmetteurs/intégrateurs intelligents pour un affichage numérique local et une communication à distance (vers le système DCS/SCADA de l'usine) afin de prendre en charge la surveillance centralisée.
9. service en ligne
   Pour les points de mesure qui ne peuvent pas être mis hors service, la sonde peut être installée, nettoyée ou draguée en ligne, même pour des milieux fortement contaminés.

5. Spécifications techniques

6. Résumé

Le débitmètre Pitoba est un débitmètre à tube de Pitot à moyenne basé sur la norme ISO 3966, avec une applicabilité extrêmement large : gaz, vapeur ou liquide ; propre ou sale ; basse ou haute température ; basse ou haute pression ; petits ou très grands diamètres de tuyauterie.

Il combine une faible perte de charge, une installation simple, une maintenance en ligne et une compensation intelligente (pression + température) pour fournir une mesure de débit stable et précise dans des environnements industriels exigeants.
