Guides sur les débitmètres massiques : principes, types et applications

Dans les systèmes actuels de contrôle des processus industriels, de transfert de propriété et de facturation, la mesure précise du débit massique des fluides est essentielle au bon fonctionnement des opérations, permettant un dosage précis en production et une facturation équitable dans le commerce. Les débitmètres massiques sont devenus des instruments de mesure indispensables dans de nombreux domaines, car ils sont plus précis et fiables que les débitmètres volumétriques (tels que les débitmètres à turbine, les débitmètres volumétriques, les débitmètres magnétiques, etc.). Ce guide détaillé présente les débitmètres massiques : leur fonctionnement, leurs avantages, leurs différents types et leurs principales applications.

Qu'est-ce qu'un débitmètre massique ?

Un débitmètre massique est un instrument très précis qui mesure le débit massique des fluides circulant dans une canalisation. Contrairement aux débitmètres volumétriques, les débitmètres massiques fournissent des mesures directes de la masse des fluides, exprimées en unités de débit telles que le kg, la tonne ou la livre, qui ne varient pas en fonction de la température, de la pression, de la densité ou de la viscosité. En revanche, les débitmètres volumétriques mesurent le volume des fluides (unités de débit telles que le m³/h, le CFM ou le GPM). De ce fait, ils sont indispensables dans les situations exigeant une grande précision et une grande fiabilité.

Les débitmètres massiques fonctionnent selon de nombreux principes physiques, mais l'effet Coriolis est le plus courant et offre la meilleure précision. Lorsqu'un fluide traverse deux tubes de mesure vibrants, il provoque des déphasages ou des variations de fréquence proportionnels au débit massique. Le transmetteur de débit massique à effet Coriolis calcule le débit massique avec une grande exactitude en détectant ces variations.

Pourquoi la mesure du débit massique est-elle importante ?

Dans de nombreuses applications industrielles concrètes, la mesure du débit massique est bien meilleure que la mesure volumétrique pour plusieurs raisons :

• Meilleure précision

Les débitmètres massiques Coriolis offrent généralement une précision de ±0,1 % à ±0,2 %, nettement supérieure à celle des débitmètres volumétriques traditionnels (par exemple, les rotamètres n'atteignent qu'une précision de 1,0 à 1,5 %). Cette haute précision est essentielle pour les transferts de propriété, le dosage et le contrôle qualité, où même de petites erreurs ou des mesures inexactes peuvent avoir des conséquences néfastes.

• Indépendance des conditions de processus

Les variations de température et de pression du fluide n'affectent pas les résultats de mesure des capteurs Coriolis ; il est donc inutile d'effectuer des calculs de compensation ou de correction (par exemple, pour un débitmètre de turbine à gaz EVC). Cette caractéristique est particulièrement utile dans certaines applications où les conditions de fonctionnement, telles que la pression ou la température, varient fréquemment lors de la mesure du débit de gaz, car les mesures volumétriques nécessiteraient des corrections complexes, sources d'incertitude accrue.

• Données de débit massique direct

De nombreux procédés industriels nécessitent des données de masse plutôt que de volume. La masse est essentielle pour les réactions chimiques, le mélange de matériaux et le calcul de la consommation d'énergie. Les débitmètres massiques fournissent directement cette information, ce qui réduit les erreurs de conversion et simplifie le contrôle des procédés. Par exemple, si le débit d'azote mesuré par le débitmètre de la turbine à gaz est de 20 CFM, il est difficile d'obtenir une valeur de densité précise pour le convertir en kg/h.

• Mesure multiparamètre

Les débitmètres massiques modernes peuvent mesurer simultanément plusieurs paramètres (unités de débit massique), tels que la densité, la concentration, le degré Brix et la température. Cette multifonctionnalité permet de réduire le nombre d'instruments nécessaires sur le terrain, ce qui diminue les coûts d'installation et simplifie l'utilisation du système tout en améliorant la fiabilité des mesures.

• Utilisations multiples

Les débitmètres massiques peuvent fonctionner avec de nombreux fluides différents, comme les liquides, les gaz, les boues ; ils peuvent également gérer des applications avec des fluides difficiles, comme la mesure de l'oxygène à très basse température, la mesure de l'azote à très haute pression, la mesure de l'asphalte ou du pétrole brut ultra-visqueux et la mesure des boues minières hautement abrasives.

Différents types de débitmètres massiques

Il existe deux principaux types de débitmètres massiques selon leur mode de fonctionnement :

Instruments de mesure directe du débit massique

Les débitmètres massiques directs mesurent le débit massique sans nécessiter de calculs ou de conversions supplémentaires :

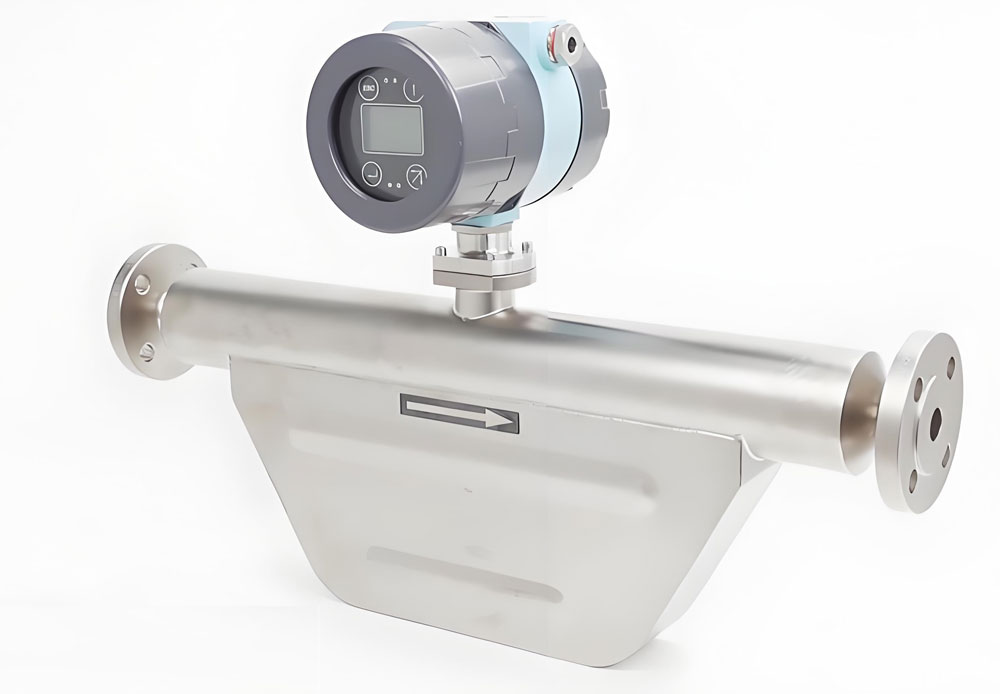

• Débitmètres massiques Coriolis

Les débitmètres Coriolis sont les débitmètres massiques directs les plus courants. Ils exploitent le principe de l'effet Coriolis. Lorsqu'un fluide circule dans un ou plusieurs tubes vibrants, les forces de Coriolis induisent des variations de phase ou de fréquence, mesurables par la méthode de l'effet Coriolis. Ces débitmètres sont très précis (généralement ±0,1 % ou mieux), capables de mesurer aussi bien les liquides que les gaz, et permettent également de mesurer simultanément la densité. Ils sont parfaitement adaptés aux transferts de propriété, au dosage précis et à la mesure de fluides de grande valeur.

• Débitmètres massiques thermiques

Les compteurs thermiques utilisent les principes du transfert de chaleur pour déterminer le débit massique en mesurant la chaleur emportée par le fluide en mouvement. Ils servent à mesurer les gaz et sont particulièrement répandus dans la fabrication de semi-conducteurs, la surveillance du gaz naturel et les systèmes d'air comprimé. Ces compteurs sont économiques à l'usage et nécessitent peu d'entretien.

Mesure indirecte du débit massique

Les débitmètres massiques indirects calculent le débit massique en mesurant à la fois le débit volumique et la densité :

• Débitmètre volumétrique avec compensation de densité

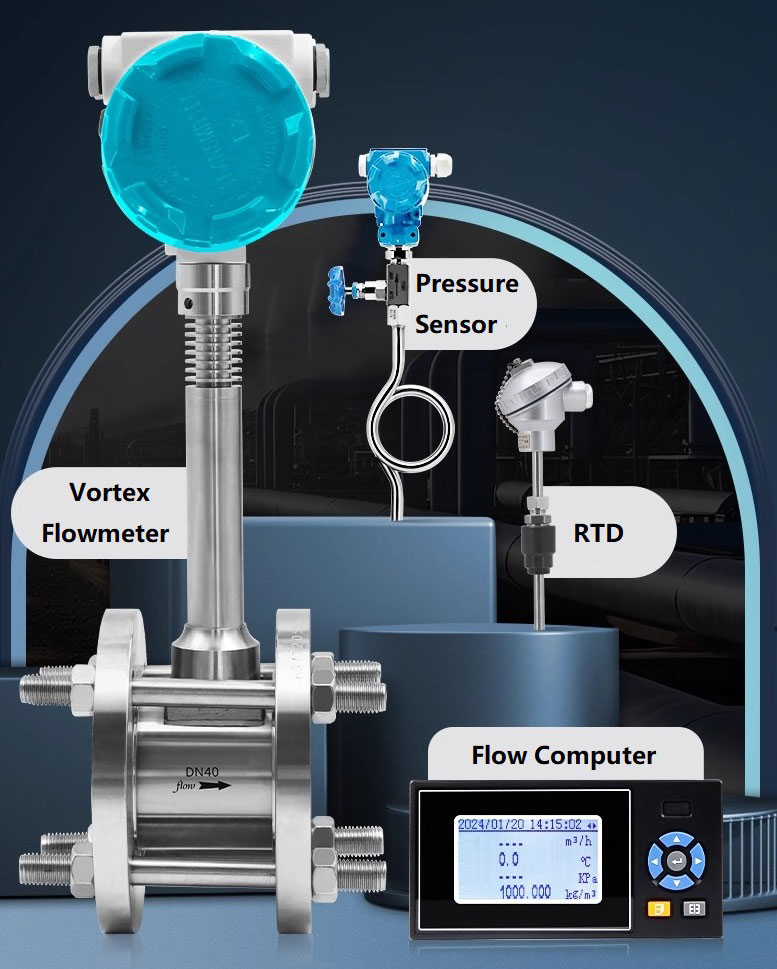

Mesure indirecte du débit massique de vapeur par débitmètre à vortex

Cette méthode utilise un densimètre et un débitmètre volumétrique distincts, tels qu'un débitmètre à turbine, à vortex ou électromagnétique. Pour calculer le débit massique, il faut multiplier le débit volumique par la masse volumique. Cette solution peut être moins précise que les méthodes directes, mais elle peut s'avérer plus économique dans certains cas.

• Débitmètres à pression différentielle avec compensation

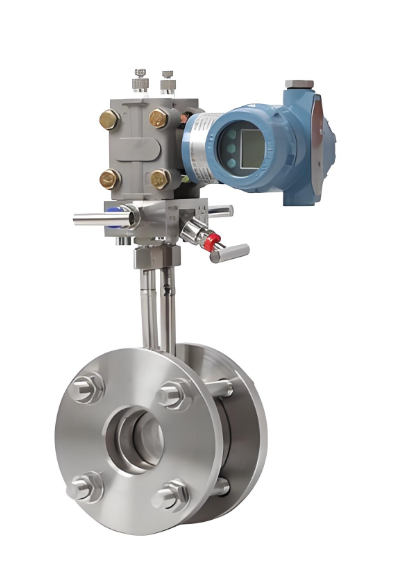

débitmètre à pression différentielle

Il est possible d'améliorer les débitmètres à pression différentielle traditionnels (tels que les plaques à orifice, les cônes en V, les tubes annulaires et les tubes Venturi) en y ajoutant une sonde de température (RTD) et un capteur de pression afin de compenser les variations de débit et d'obtenir une estimation du débit massique. Ces systèmes, bien connus et éprouvés depuis longtemps, sont généralement moins précis que les débitmètres massiques directs. Ils restent néanmoins largement utilisés, notamment pour la mesure du débit de gaz naturel haute pression et de vapeur surchauffée.

Les débitmètres massiques indirects sont beaucoup moins chers, mais ils sont généralement moins précis et fiables que les méthodes de mesure directes. Ils nécessitent également plus d'entretien car ils comportent davantage de capteurs pour obtenir le résultat.

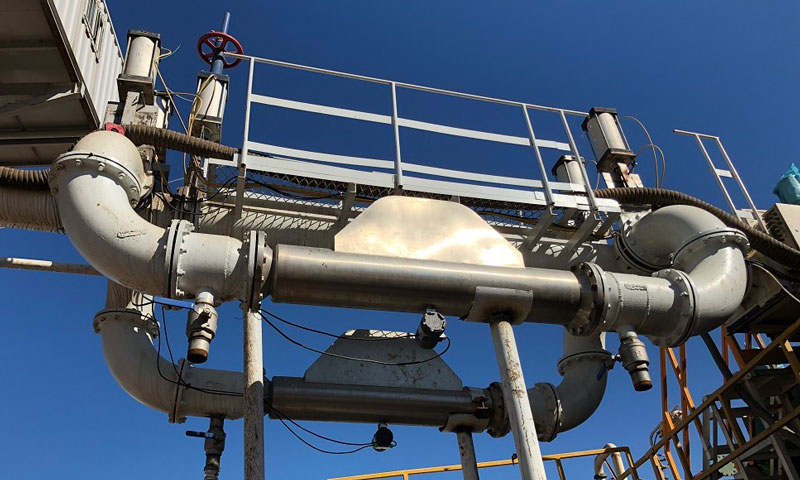

Applications des débitmètres massiques

• Applications dans la mesure et le contrôle des processus

Les débitmètres massiques Coriolis sont utilisés dans les secteurs exigeant un dosage précis et un contrôle rigoureux des procédés. Dans l'industrie chimique, ils contrôlent les matières premières alimentant les réacteurs afin de garantir les proportions exactes des différents produits chimiques impliqués dans les réactions. Dans l'industrie pétrolière et gazière, ils servent à mesurer le pétrole brut, le gaz naturel et le GPL à des fins commerciales. Les industries agroalimentaires et pharmaceutiques y ont également recours pour contrôler avec précision l'ajout d'ingrédients importants ou coûteux tels que les sucres, les arômes et les principes actifs.

• Utilisations dans des conditions difficiles et avec des fluides complexes

Le débitmètre massique Coriolis est particulièrement performant pour la mesure de fluides complexes et visqueux. Il mesure avec précision les fluides non newtoniens, les liquides contenant des bulles et les fluides à viscosité extrêmement élevée, tels que le pétrole brut, la résine, la mélasse ou la pâte de chocolat. Ces types de fluides sont souvent inadaptés aux autres débitmètres. De plus, il fonctionne parfaitement dans des conditions de haute pression et de haute température, notamment pour la mesure du débit de cire, de propane cryogénique, de boues de forage, de soufre liquide, etc. La conception du capteur de débit massique, sans zones mortes ni pièces mobiles, facilite son nettoyage et répond aux normes sanitaires les plus strictes pour des applications exigeant une hygiène optimale, comme le transport de produits laitiers ou biopharmaceutiques par pipeline.

• Utilisations pour mesurer les paramètres dérivés et réaliser des économies

Les débitmètres massiques Coriolis mesurent bien plus que le simple débit massique. Ils mesurent également la densité et la température du fluide. Cette fonctionnalité supplémentaire élargit considérablement leur champ d'application, permettant des mesures indirectes de paramètres importants tels que la concentration d'un liquide, la pureté de l'alcool, la teneur en sucre (degré Brix) ou la concentration d'acide sulfurique, ce qui réduit le nombre de capteurs nécessaires.
