Les inhibiteurs sont largement utilisés dans de nombreux domaines, notamment comme agents antibactériens, antifongiques et désinfectants. Les biocides permettent de contrôler ou d'éliminer les micro-organismes, bactéries, champignons et algues présents dans les systèmes aquatiques. Leurs principaux domaines d'application sont les fongicides agricoles et industriels.
Les inhibiteurs et les biocides sont des liquides corrosifs, et il est important de mesurer leur niveau.
La mesure du niveau des inhibiteurs et des biocides est importante
La mesure du niveau des liquides est largement utilisée dans les industries pétrolière, chimique, météorologique et autres. La mesure sans contact et la mesure intelligente constituent l'axe de développement actuel des indicateurs de niveau. Grâce aux progrès de la recherche et du développement dans les technologies de pointe telles que l'informatique, la microélectronique et les capteurs, les instruments de mesure de niveau à ultrasons ont connu une évolution considérable ces dernières années et ont été rapidement modernisés pour répondre à des exigences toujours plus élevées ; ils représentent une solution idéale pour la mesure du niveau d'inhibiteurs et de biocides.
Mesure du niveau de liquide sans contact
Le capteur de niveau à ultrasons est l'instrument dont la croissance est la plus rapide dans le domaine de la mesure de niveau sans contact. Le transducteur de niveau à ultrasons fonctionne selon le principe de la réflexion des ondes ultrasonores sur la surface de l'objet à mesurer, et selon le principe que la distance mesurée est fonction du temps.
La vitesse (v) de propagation des ultrasons dans un milieu donné étant connue (par exemple, dans l'air, elle est influencée par la température, mais cet effet est généralement compensé), la distance (D) entre le capteur et la surface du liquide peut être calculée en mesurant le temps de parcours total (T) de l'impulsion ultrasonore. La formule de calcul est :
D = (v × T) / 2
Où:
Une fois la distance (D) déterminée, la hauteur du niveau de liquide (L) peut être facilement calculée à l'aide de la distance d'installation connue (H) entre le capteur et le fond du réservoir :
L = H - D
Cet appareil amplifie, filtre et identifie le faible signal d'écho reçu afin de déterminer avec précision l'heure d'arrivée de l'écho.
L'instrument effectue également une compensation de température et d'autres traitements pour améliorer la précision et la stabilité des mesures.
Les transmetteurs de niveau à ultrasons modernes offrent souvent plusieurs interfaces de sortie, telles que :
o Indicateur de niveau avec signal analogique 4-20 mA
o Signaux numériques (par exemple, HART, Modbus, Profibus)
Ces interfaces faciliter l'intégration des données de niveau dans systèmes de contrôle ou plateformes de surveillance .
Les transmetteurs de niveau à ultrasons sont utilisés pour la mesure du niveau d'eau des rivières, lacs, canaux et autres plans d'eau, ainsi que pour la mesure du niveau d'huile, de boues et autres liquides. La technologie de mesure de niveau à ultrasons joue un rôle de plus en plus important dans de nombreux domaines. Le transmetteur de niveau à ultrasons pour inhibiteurs et biocides se caractérise par une technologie avancée, une grande précision de mesure, une large plage de mesure et une excellente stabilité de fonctionnement à long terme, ce qui explique sa popularité auprès de nombreux clients. La portée maximale du capteur de niveau à ultrasons de la série SILVER HL est de 40 m, avec une précision de 0,2 % de la plage, ce qui en fait un capteur de très haute précision. De plus, le capteur et le transmetteur de niveau à ultrasons sont compatibles avec une alimentation à deux ou quatre fils de 4 à 20 mA.
Mesure de niveau à ultrasons pour l'eau, les rivières et les produits chimiques
De nombreux capteurs de niveau à ultrasons pour inhibiteurs et biocides utilisent des interfaces numériques pour transmettre facilement les signaux nécessaires à la télémétrie et au contrôle à distance, notamment grâce à diverses interfaces de bus de terrain permettant une intégration aisée au système de gestion d'automatisation. Les protocoles de communication HART, MODBUS RS485 et PROFIBUS DP, par exemple, permettent aux utilisateurs d'obtenir des informations de mesure de niveau de liquide par ultrasons à partir de différents points, ainsi que des données temporelles sur le niveau et le volume des inhibiteurs et biocides, pour un contrôle en ligne optimal. Cet instrument de mesure de niveau continu, intelligent et sans contact, est adapté à divers systèmes de contrôle de processus et représente une avancée majeure dans le domaine des instruments de mesure de niveau de liquides.
Indicateur de niveau à ultrasons avec Profibus-DP
L'instrument de mesure de niveau de liquide à ultrasons de la série HL offre une variété d'options de matériaux en contact avec le fluide, tels que l'ABS, le Téflon ou le PVDF, permettant de mesurer des liquides corrosifs comme les pesticides, les inhibiteurs et les biocides.
Matériau de capteur de niveau en PVDF ou en téflon pour liquides corrosifs
Le détecteur de niveau à ultrasons intelligent traite et analyse avec précision le signal reçu : ce capteur de niveau sans contact filtre les interférences provenant des cuves d’inhibiteurs et de biocides, identifie les échos multiples et analyse l’intensité du signal, la température ambiante et d’autres informations pertinentes. Il permet ainsi des mesures précises même en présence de perturbations externes.
Grâce à sa technologie brevetée de traitement intelligent du signal ultrasonique et à ses indicateurs de rapport signal/bruit extrêmement élevés, le capteur de niveau ultrasonique sans contact dispose d'une fonction de suppression automatique des faux échos pour éliminer les interférences des obstacles fixes, ce qui évite efficacement l'influence de ces obstacles sur la mesure.
Compte tenu de la diversité des fluides mesurés par les capteurs de niveau à ultrasons (eaux usées industrielles, agents de blanchiment, résines et solutions diverses) et des environnements difficiles (température élevée, bruit, humidité, etc.), nous proposons des capteurs de niveau à ultrasons robustes et de haute qualité, disponibles avec un boîtier en plastique ou en aluminium.

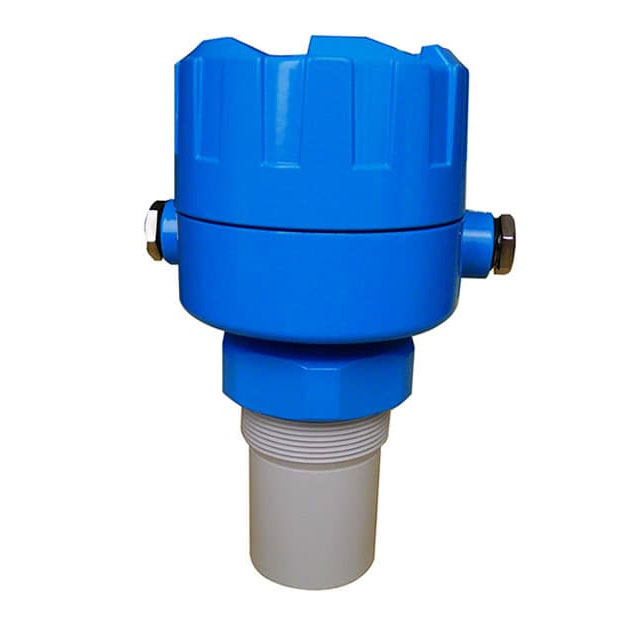

Conception robuste d'un détecteur de niveau à ultrasons pour environnements difficiles
Le transmetteur de niveau ultrasonique est équipé d'un capteur de température intégré permettant une compensation de température de la valeur indiquée, pour une plus grande précision dans le dosage des inhibiteurs et des biocides. Ce capteur de niveau effectue une correction linéaire et dispose des fonctions de détection des échos secondaires, de suppression automatique des échos parasites et de verrouillage des paramètres.
Le système présente une grande précision de mesure, un fonctionnement stable et fiable à long terme, une forte adaptabilité à l'environnement de travail, une forte capacité de protection contre la foudre pour les instruments sur site, des protocoles de communication flexibles et une bonne évolutivité du système pour les inhibiteurs et les biocides.
Les capteurs de niveau à ultrasons de la série HL, fabriqués par un fabricant chinois de capteurs et transmetteurs de niveau à ultrasons , offrent un faible coût et des performances fiables et peuvent remplacer Rosemount et Endress+Hauser.
