Cinq types de débitmètres

Mesurer les débits est une étape cruciale, notamment dans les grandes installations industrielles, car cela permet d'évaluer les pertes ou les profits d'une entreprise. Pour mesurer un débit, que ce soit en masse ou en volume, on utilise un appareil appelé débitmètre. Son fonctionnement repose sur la mesure de la quantité de liquide qui circule dans les canalisations.

Quel est le rôle d'un débitmètre ?

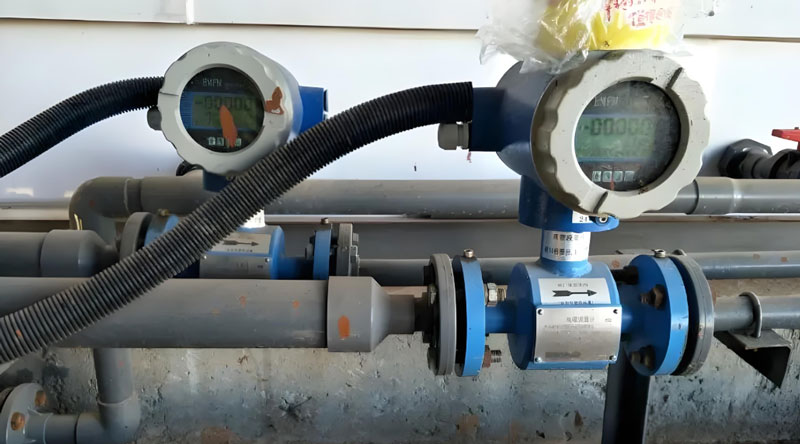

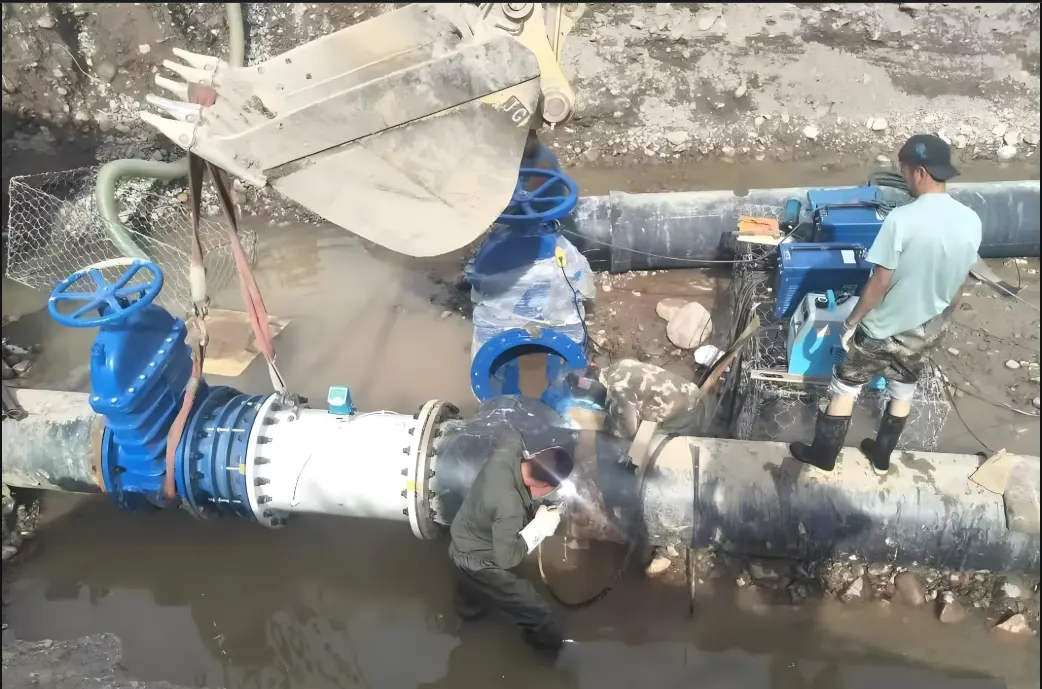

Les débitmètres sont utilisés dans de nombreuses applications pour mesurer les débits massiques ou volumiques. Leur capacité et leur conception sont déterminées par leur utilisation spécifique. Les débits des fluides liquides et gazeux sont tous deux mesurés en débit massique ou volumique, car ils sont liés à la densité du matériau. Dans l'équation m = Q × p, Q représente le débit volumique et m le débit massique.

Les cinq types différents de débitmètres

Il existe plusieurs types de débitmètres, selon leur utilisation, leur conception, les matériaux utilisés et le type de fluide mesuré. On distingue toutefois cinq principaux types de débitmètres :

1) Débitmètres à pression différentielle

Ces débitmètres mesurent la pression différentielle lorsque le débit du liquide est directement proportionnel à la racine carrée de la pression différentielle produite. Ils comportent des composants primaires et secondaires. Le composant primaire modifie l'énergie cinétique globale grâce à un tube pilote, une plaque à orifice, un débitmètre équilibré , une buse de débit ou plusieurs débitmètres Venturi. Le composant secondaire mesure ensuite la pression différentielle pour fournir le signal. Ces débitmètres représentent environ 20 % de l'ensemble des débitmètres et sont principalement utilisés dans les industries pétrolières et gazières. Parmi les autres industries qui utilisent des débitmètres à pression différentielle, on peut citer les industries des boissons, pharmaceutiques, papetières, minières, du CVC et chimiques.

---

2) Débitmètres volumétriques (PD)

Les débitmètres volumétriques mesurent le volume d'un récipient rempli de liquide, le déplacent, puis le récipient se remplit à nouveau. Ce procédé permet de calculer la quantité de liquide transférée. Contrairement aux autres débitmètres qui mesurent un élément puis convertissent la valeur en débit, ces débitmètres mesurent directement le débit du fluide qui les traverse. Le débit mesuré est donc directement proportionnel au volume de liquide qui les traverse. Parmi les débitmètres volumétriques, on trouve notamment les débitmètres à engrenages ovales , les débitmètres à palettes rotatives, les débitmètres à piston, les débitmètres à disque oscillant, et d'autres encore. Ce sont les débitmètres les plus précis, principalement utilisés pour le transfert de fluides et d'huiles comme les fluides hydrauliques ou l'essence. Ils sont également utilisés à domicile pour le gaz ou l'eau.

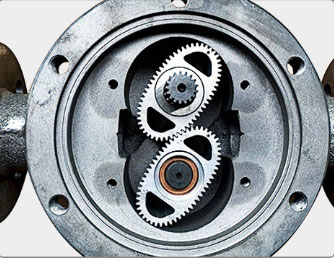

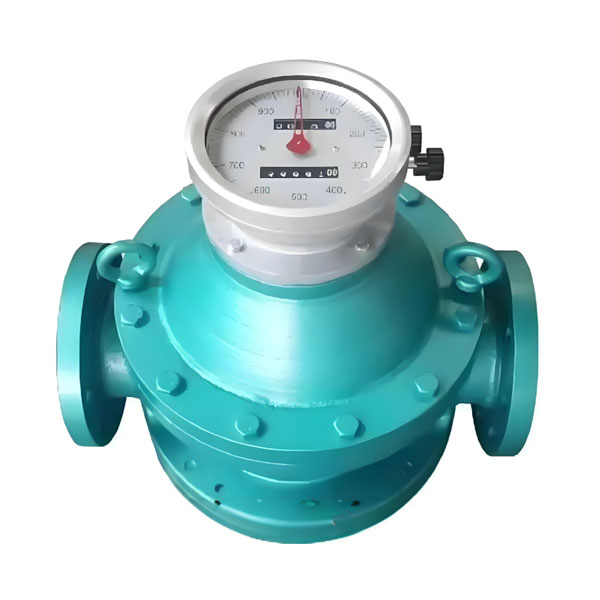

débitmètre volumétrique

Avantages de l'utilisation d'un débitmètre volumétrique
✅ Débitmètre de haute précision : les débitmètres PD mesurent directement un volume fixe de fluide par des moyens mécaniques, ce qui leur confère une très grande précision, pouvant atteindre 0,2 % à 0,5 %.

✅ Insensible aux variations de viscosité : contrairement aux débitmètres à turbine ou à vortex, la précision des débitmètres volumétriques est relativement peu affectée par les variations de viscosité du fluide. Ils sont particulièrement adaptés à la mesure de fluides à haute viscosité tels que les huiles lourdes, les huiles lubrifiantes, les sirops, les résines, l’asphalte , les polymères fondus, etc. Dans ces applications, la précision des autres types de débitmètres diminue considérablement.

✅ Il est très populaire dans les situations où une mesure de haute précision est requise pour le transfert commercial (comme le pétrole, le gaz liquéfié, les matières premières chimiques).

✅ Excellentes performances de mesure à faible débit :
Grâce à leur principe de mesure basé sur le déplacement réel du fluide, les débitmètres volumétriques offrent une grande précision même à très faible débit. Ils sont peu sensibles à la vitesse d'écoulement et particulièrement adaptés à la mesure de faibles débits ou de débits intermittents.

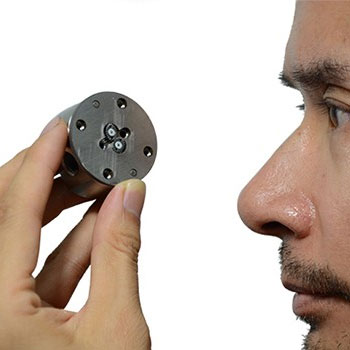

débitmètre de mesure de petit débit

✅ Faibles exigences pour les sections de tuyaux droits :
Son principe de mesure est moins sensible à la distribution de la vitesse du fluide ; de ce fait, contrairement aux débitmètres à turbine ou magnétiques, il ne nécessite généralement pas de longs tronçons de conduite rectilignes en amont et en aval pour stabiliser le champ d'écoulement. Cela le rend plus avantageux lorsque l'espace d'installation est limité.

Limites du débitmètre volumétrique
× Perte de pression : En raison de la nécessité pour le fluide de pousser les pièces mobiles internes (engrenages, rotors, pistons, etc.), une certaine perte de pression sera générée, généralement supérieure à celle des débitmètres électromagnétiques ou des débitmètres à ultrasons .

Exigences de propreté : Pour les systèmes à jeux précis, tels que les engrenages elliptiques et les pistons rotatifs, la présence de particules solides ou d’impuretés dans le fluide peut entraîner une usure accrue, des blocages ou une diminution de la précision. L’installation d’un filtre est alors nécessaire.

× Exigences d'entretien : Il y a des pièces mobiles à l'intérieur qui peuvent subir une usure après un fonctionnement à long terme, nécessitant un entretien régulier, un étalonnage et un éventuel remplacement de composants (tels que les roulements et les joints d'arbre).

× Vibrations et pulsations : Les pièces mécaniques mobiles peuvent produire des vibrations ou du bruit, et les pulsations des fluides peuvent également affecter leurs performances et leur durée de vie.

× Ne convient pas aux tuyaux de grand diamètre et aux débits importants : en raison de la taille et de la robustesse de sa structure mécanique, il ne convient généralement pas aux tuyaux de très grand diamètre et aux débits importants ; la taille maximale pour le déplacement positif est d’environ 10 pouces.

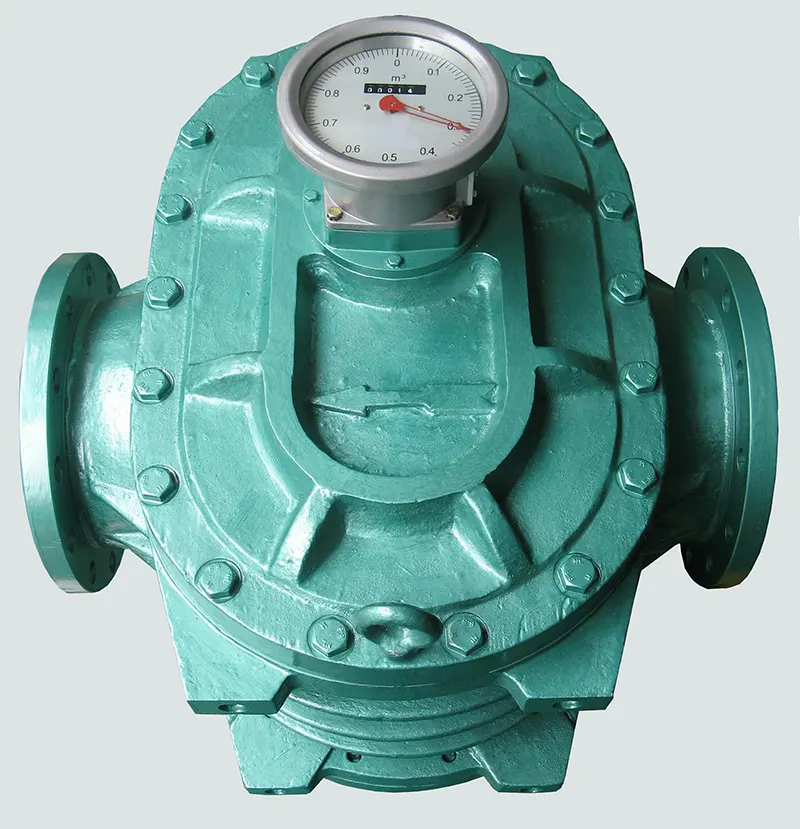

débitmètre volumétrique de 10 pouces

---

3) Débitmètres à vitesse

Ces débitmètres mesurent la vitesse d'un écoulement de liquide pour déterminer son débit volumique. Leur sensibilité diminue lorsque le nombre de Reynolds du liquide est supérieur à 10 000. Parmi ces débitmètres, on trouve les débitmètres à roue à aubes, à turbine, à vortex, soniques/ultrasoniques et électromagnétiques .

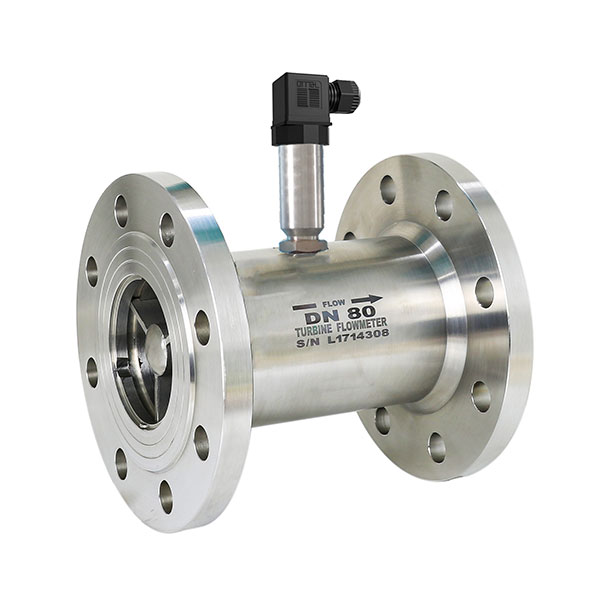

Débitmètre à turbine

Le débitmètre à turbine utilise le fluide pour faire tourner la turbine, dont la vitesse est proportionnelle au débit. La rotation de la turbine provoque l'induction magnétique d'une bobine, générant ainsi un signal impulsionnel qui est ensuite converti pour obtenir le débit.

Avantage:
✅ Haute précision (± 0,5 %), rapport de plage large (10:1)
✅ Réponse rapide (de l'ordre de la milliseconde), adaptée aux flux pulsés
✅ Structure compacte avec perte de pression minimale
✅ Débitmètre à bas prix

Inconvénients :
Les roulements sont sujets à l'usure (nécessitant un entretien régulier).
× Exigences élevées en matière de propreté du milieu (les particules solides peuvent bloquer les lames)
× Fortement affecté par la viscosité (précision diminuée pour les fluides à haute viscosité)

Applications typiques :
 Industrie pétrolière et chimique : Mesure du commerce des produits finis (huiles et gaz liquéfiés), du diesel et du kérosène
Traitement de l' eau : surveillance de l'eau du robinet à haut débit, de l'eau purifiée et de l'eau potable
 Énergie : comptage aux stations de régulation de pression du gaz naturel
 Médecine : Contrôle du remplissage de fluides propres.solvant
 Scénarios d'application : fluide propre, de faible viscosité (< 10 cP), à écoulement stable ; interdit pour les fluides contenant des impuretés et des substances corrosives

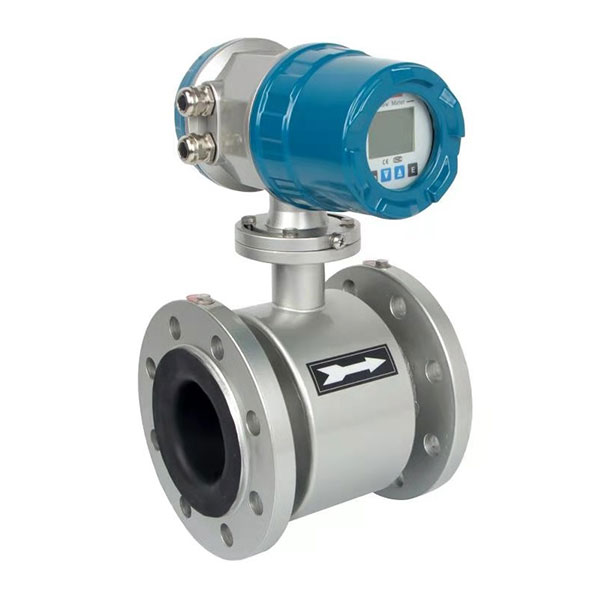

débitmètre de type vitesse - débitmètre magnétique

Principe du débitmètre électromagnétique : Basé sur la loi de Faraday sur l'induction électromagnétique, le fluide conducteur coupe la ligne d'induction magnétique pour générer une force électromotrice induite (E=BDv), la force électromotrice est proportionnelle au débit, et le débit est calculé par détection d'électrode.

Avantage:
✅ Composant à flux continu : aucune perte de charge, convient aux fluides corrosifs/contenant des particules, tels que les solutions de HCl, H₂SO₃, NaOH, les boues et les eaux usées.
✅ Haute précision (± 0,5 %), rapport de plage large (20:1)
✅ Mesure bidirectionnelle, résistance à la haute pression (jusqu'à 40 MPa)

Inconvénients :
X Mesure uniquement les liquides conducteurs (conductivité > 5 μS/cm), ne peut pas mesurer l'huile ni les liquides organiques.
Les bulles X affectent la précision
X Impossible de mesurer le débit de gaz et le débit de vapeur

Applications typiques :
 Traitement de l'eau : comptage des eaux usées/de l'eau brute
 Industrie chimique : surveillance du transport d'acides, de bases et de boues
 Alimentation : Pipeline de boissons/lait
 Métallurgie : contrôle de l'écoulement des suspensions

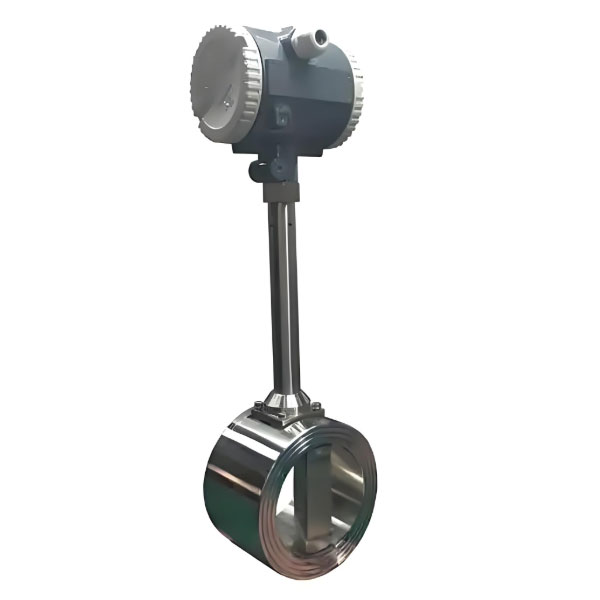

Débitmètre à vortex
Principe du débitmètre à vortex : Lorsqu’un fluide traverse un fluide résistant (générateur de vortex), des vortex réguliers (allée de vortex de Karman) se forment alternativement de part et d’autre. La fréquence des vortex est proportionnelle à la vitesse d’écoulement, et le débit est calculé en mesurant cette fréquence à l’aide d’un capteur.

Avantages
✅ Sans pièces mobiles : résistant à l’usure, faibles coûts d’entretien
✅ Milieux d'application variés : mesure possible des gaz, liquides et vapeurs
✅ Rapport de plage large (10:1), résistance aux hautes températures (inférieures à 450 °C)

Inconvénients
X Faible vitesse d'écoulement avec une précision médiocre (doit être > 0,5 m/s)
Sensibilité aux vibrations X (nécessite l'installation de supports de réduction des vibrations)
Exigences élevées pour la section de tuyau droit (d'abord 20D puis 5D)

Application typique
 Mesure de la vapeur : Réseau de canalisations de vapeur de chaudière/industrielle (vapeur saturée/surchauffée)
 Énergie : Règlement des échanges de gaz naturel et d'air comprimé
Industrie chimique : surveillance des flux de solvants/gaz liquéfiés
 Chauffage : Mesure du système de circulation d'eau chaude

---

4) Débitmètres massiques

Ces débitmètres sont particulièrement adaptés aux processus liés à la masse, car ils mesurent la force générée par l'accélération de cette dernière. Plus précisément, la force correspond au déplacement de la masse par unité de temps, et non à son volume par unité de temps. Parmi les sous-types de débitmètres massiques, on trouve les débitmètres à dispersion thermique et les débitmètres à effet Coriolis. Ces débitmètres sont principalement utilisés dans les industries chimiques et gazières. On les retrouve également dans les secteurs de l'énergie, des mines, de la pharmacie et du traitement des eaux usées.

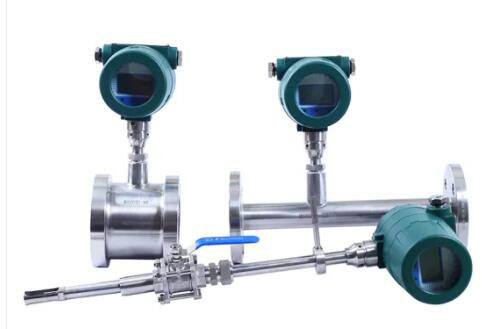

débitmètre massique thermique

Principe du débitmètre thermique de gaz : Basé sur le principe de la diffusion thermique, la différence de température entre le capteur de chauffage et le capteur de température varie en fonction du débit de gaz, et le débit est calculé en mesurant la différence de température ou la variation de la puissance de chauffage.

Avantage:
✅ Sans pièces mobiles : sans entretien, résistant aux vibrations
✅ Sensibilité aux vitesses d'écoulement ultra-faibles (mesurées à partir de 0,05 m/s)
✅ Le rapport de plage est extrêmement large (100:1), avec de faibles exigences concernant les sections de tuyaux droits.

Inconvénients :
X Applicable uniquement aux gaz (liquides/vapeurs non applicables)
Le résultat de la mesure du gaz X est influencé par la composition du gaz.
X Des conditions de forte concentration de poussière/brouillard d'huile peuvent facilement contaminer la sonde

Applications typiques :
 Protection de l’environnement : Surveillance des émissions de gaz de combustion/gaz d’échappement (système CEMS)
 Énergie : Mesure du débit d'air comprimé/gaz naturel
 Semiconducteur : Mesure de gaz spéciaux de haute pureté (Ar/N₂)
 CVC : Contrôle du débit des conduits d’alimentation en air

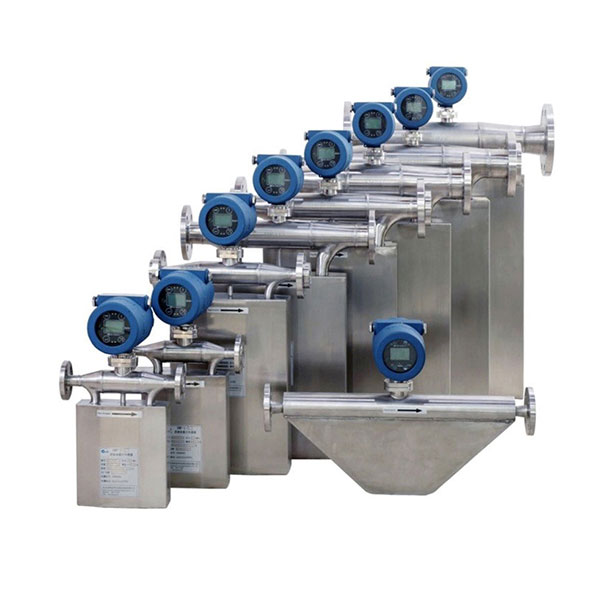

débitmètre Coriolis

Principe du débitmètre massique Coriolis : Lorsqu’un fluide circule dans un tube de mesure vibrant, une force de Coriolis est générée, provoquant un déphasage dans la paroi du tube. Ce déphasage est proportionnel au débit massique du fluide, et le débit est calculé en détectant la différence de phase grâce à un capteur (mesurant simultanément la masse volumique).

avantage:
✅ Mesure directe du débit massique (sans conversion de volume) avec une précision extrêmement élevée (± 0,1 %)
✅ Mesure multiparamètres : mesure synchrone du débit massique, de la densité, de la température et du débit volumique
✅ Milieux d'application variés : liquides/gaz/boues/fluides à haute viscosité

Inconvénients :
X Coût extrêmement élevé (3 à 5 fois plus cher que les autres débitmètres)
X Perte de pression élevée (due à une structure complexe entraînant une résistance à l'écoulement élevée)
Diamètre de tuyau X limité, taille maximale DN250

Applications typiques :
 Industrie pétrochimique : transfert des transactions de pétrole brut, mesure précise des additifs
 Aliments et médicaments : remplissage selon le ratio sirop/mélasse/lotion
 Énergie : surveillance de la qualité du GNL
 Recherche : Analyse expérimentale des écoulements multiphasiques

---

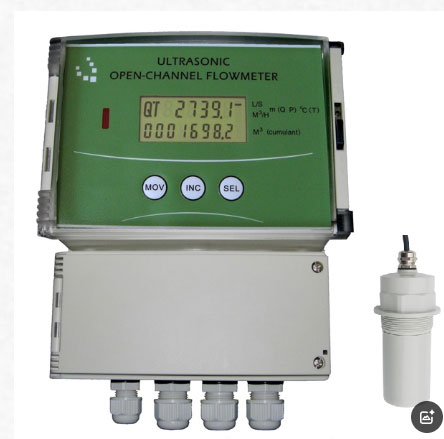

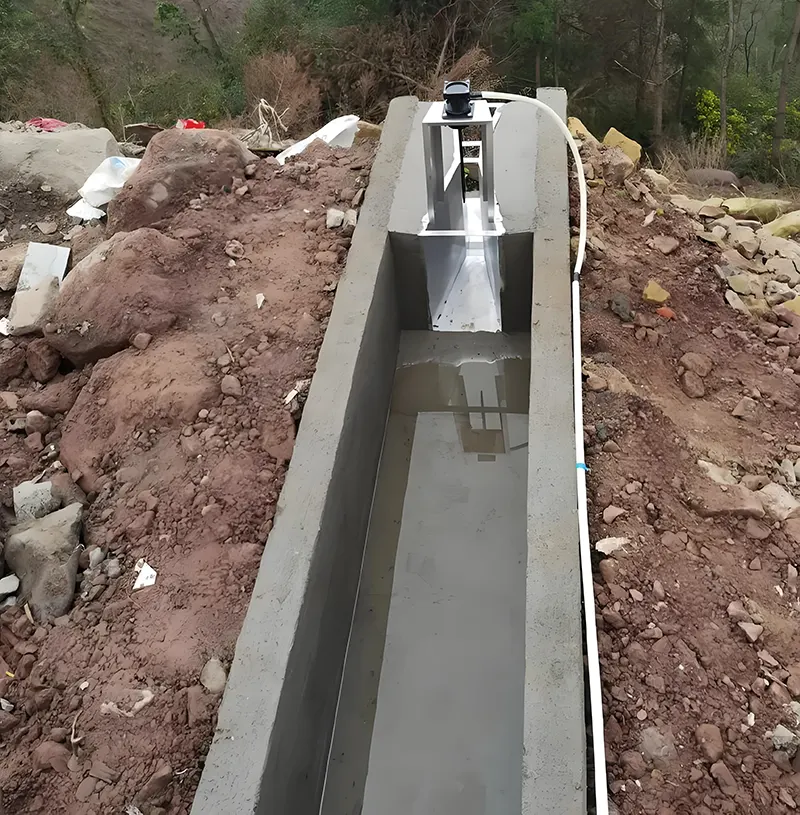

5) Débitmètres à canal ouvert

Les débitmètres à surface libre mesurent le débit des liquides dans des canaux ouverts tels que des déversoirs, des canaux d'amenée ou des seuils en V. Ces ouvrages, appelés trop-pleins, permettent l'écoulement libre d'un liquide, même faiblement concentré, en fonction de leurs dimensions et de leur forme. Les débitmètres à surface libre permettent de mesurer le débit. Ils sont principalement utilisés dans les milieux où les liquides s'écoulent librement, comme les rivières, les ruisseaux, les réseaux d'égouts/d'eaux usées ou les voies d'irrigation.
