Comment mesurer avec précision un faible débit : un guide pratique
Comment mesurer avec précision un faible débit : un guide pratique
Techniques et outils essentiels pour la mesure de précision des micro et faibles débits
Aperçu
La mesure précise des faibles débits de gaz, de liquide ou de vapeur est essentielle dans les industries de précision comme l'industrie pharmaceutique, la chimie et la fabrication de semi-conducteurs. Même de minuscules erreurs peuvent impacter les résultats et les opérations à de très faibles volumes, de l'ordre de quelques millilitres ou microlitres par minute.
Pour garantir des performances précises et constantes, il vous faut un microdébitmètre adapté, des techniques de mesure intelligentes et un système bien configuré. Ce guide complet couvre tous les aspects, du choix du capteur de débit approprié à la mise en œuvre de l'enregistrement numérique des données pour une précision accrue.
Qu'est-ce qui est considéré comme un petit débit ?
Un « petit » débit désigne le mouvement d'un fluide (liquide ou gaz) à faible volume au fil du temps, souvent mesuré en microlitres ou en millilitres par minute. Connaître la plage de débit cible est la première étape pour choisir la solution de microdébitmètre adaptée.
La plage de débit « faible » varie selon le secteur d'activité et l'application. Comprendre ces plages vous aidera à choisir la technologie de mesure la plus adaptée à vos besoins spécifiques.
Plages de débit typiques par application
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm

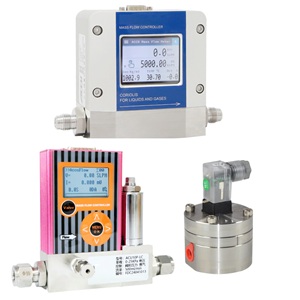

Nos capacités de débit ultra-faible
Débits de gaz : jusqu'à 2 sccm
Débits d'huile : À partir de 0,5 mL/min
Débits de liquide : Dès 40 g/h
Conseil de pro : la combinaison de ces outils avec un débitmètre à faible débit vous offre un meilleur contrôle et une meilleure cohérence pour les applications les plus exigeantes.
Comment choisir le bon capteur ou compteur de débit
Les petits débitmètres, également appelés débitmètres à faible débit ou microdébitmètres, sont conçus pour mesurer de très faibles volumes de liquide ou de gaz. Pour choisir le modèle le mieux adapté à votre application, il est important de comprendre les caractéristiques, les points forts et les limites de chaque type.
Comparaison des types de débitmètres à faible débit
Flow Meter Type
Best For
Accuracy
Suitable For
Notes
Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

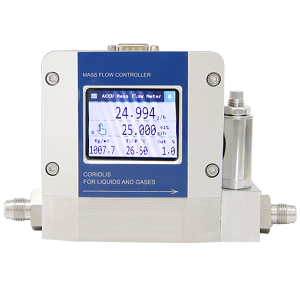

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly
Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Questions de sélection de clés
Liquide ou gaz ? – Les micro-débitmètres sont spécifiques à chaque fluide ; précisez le type et les propriétés
Plage de débit ? – Une spécification précise de la plage est essentielle pour une sélection appropriée du capteur
Conditions de fonctionnement ? – La température et la pression influencent le choix et le coût du compteur
Budget et complexité ? – Trouver le juste équilibre entre rentabilité et précision requise
Exigences de précision ? – Les applications plus sensibles nécessitent des instruments de précision
Besoin d'une recommandation rapide ?
Indiquez-nous votre type de fluide, votre plage de débit et votre environnement de processus : nous vous aiderons à trouver le débitmètre parfait.
Calibrez régulièrement vos instruments de mesure de débit
Les débitmètres peuvent perdre en précision au fil du temps en raison des changements environnementaux, de l'usure ou de l'accumulation de saletés dans le circuit d'écoulement. Un étalonnage régulier est essentiel pour garantir des mesures de débit précises et fiables, en particulier pour les débits faibles ou faibles.
Meilleures pratiques d'étalonnage
Utiliser des normes de confiance – Calibrer à l’aide de normes de référence certifiées
Suivre le calendrier – Respecter les intervalles d'étalonnage du fabricant
Surveiller les performances – Recalibrer si vous remarquez des résultats incohérents
Conseils pour minimiser les erreurs dans les mesures de petits débits
Les faibles débits sont particulièrement sensibles aux perturbations. Pour éviter les erreurs de mesure, respectez les pratiques essentielles suivantes :
Évitez les pulsations – Utilisez des amortisseurs ou des limiteurs de débit pour stabiliser le débit
Éliminer les fuites – Vérifiez régulièrement tous les raccords, joints et tubes
Conditions de contrôle – Utiliser des régulateurs pour stabiliser la température et la pression
Installation correcte – Suivez les directives du fabricant pour l’orientation et les longueurs de tuyaux
Envisager l'enregistrement des données numériques
Pour les applications où la précision et le suivi des données sont importants, un débitmètre à enregistrement de données numérique est un choix judicieux pour améliorer les performances et la fiabilité.
Avantages de l'enregistrement des données
Surveillance continue – Suivez les débits en temps réel sans contrôles manuels
Enregistrements précis – Enregistrez automatiquement les données à des fins d'analyse et de conformité
Détection précoce des problèmes – Identifiez les problèmes avant qu'ils n'entraînent des temps d'arrêt
Rapports simplifiés – Exportez facilement les données pour les rapports et les audits
Vérifications d'étalonnage faciles – Repérez rapidement les tendances pour maintenir la précision
