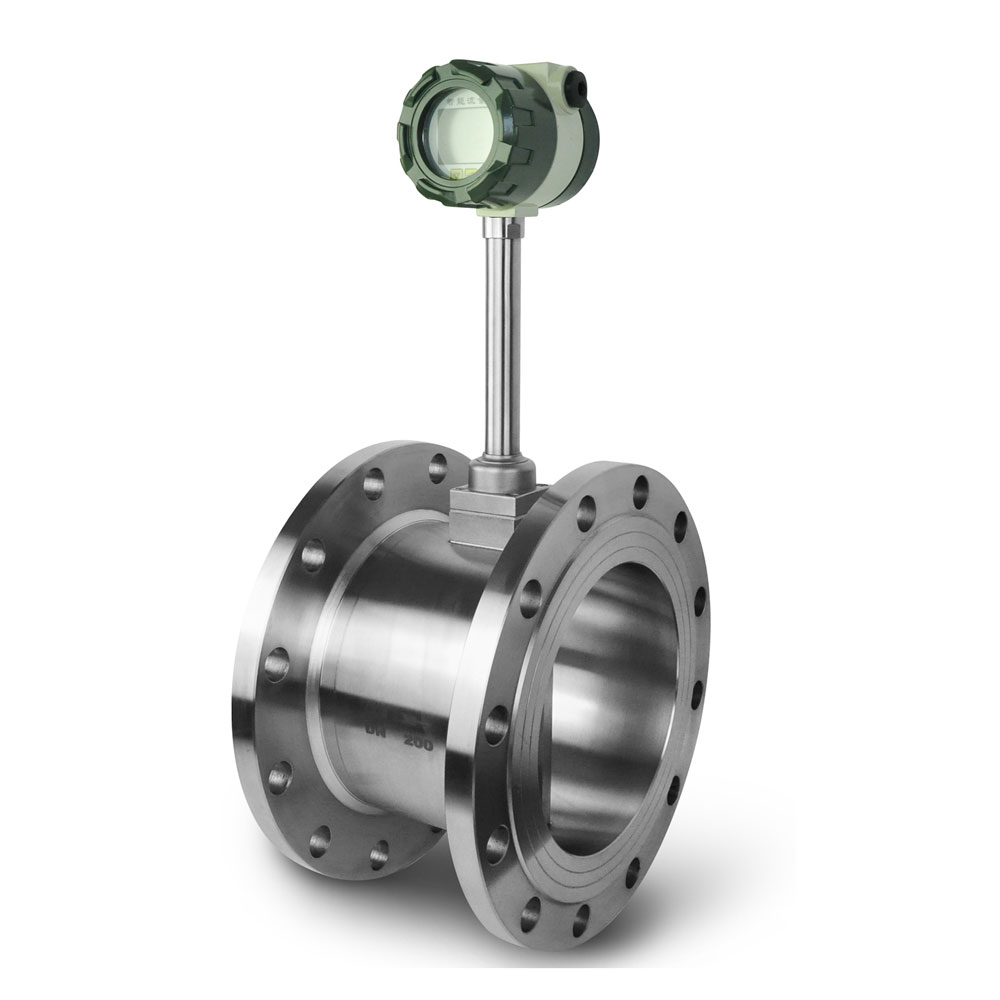

Un débitmètre à vortex de 10 pouces (DN250), comme le modèle STLU-G de Silver Instruments, mesure les débits de liquides de 53 à 1 200 m³/h et les débits de gaz ou de vapeur de 530 à 10 600 m³/h en plage standard, extensible jusqu'à 12 400 m³/h pour le gaz en mode étendu. Idéal pour les canalisations de grand diamètre véhiculant vapeur, air comprimé, gaz naturel ou liquides de process, il offre une alternative économique aux débitmètres Coriolis ou électromagnétiques qui seraient surdimensionnés et onéreux dans ces applications. Longueur d'encombrement : 220 mm. Entraxe de fixation : 355 mm sur brides ANSI ou DIN standard.
La plupart des demandes de débitmètres à vortex de diamètre nominal 250 (DN250) que nous recevons concernent des réseaux de distribution, plutôt qu'une étape de procédé isolée. Les collecteurs de vapeur, les conduites d'air comprimé et les grands circuits d'eau de refroidissement des installations industrielles atteignent généralement ce diamètre dès que leur débit dépasse quelques centaines de mètres cubes par heure. L'absence de pièces mobiles dans les débitmètres à vortex de 10 pouces garantit un entretien minimal, même après des années de fonctionnement continu.

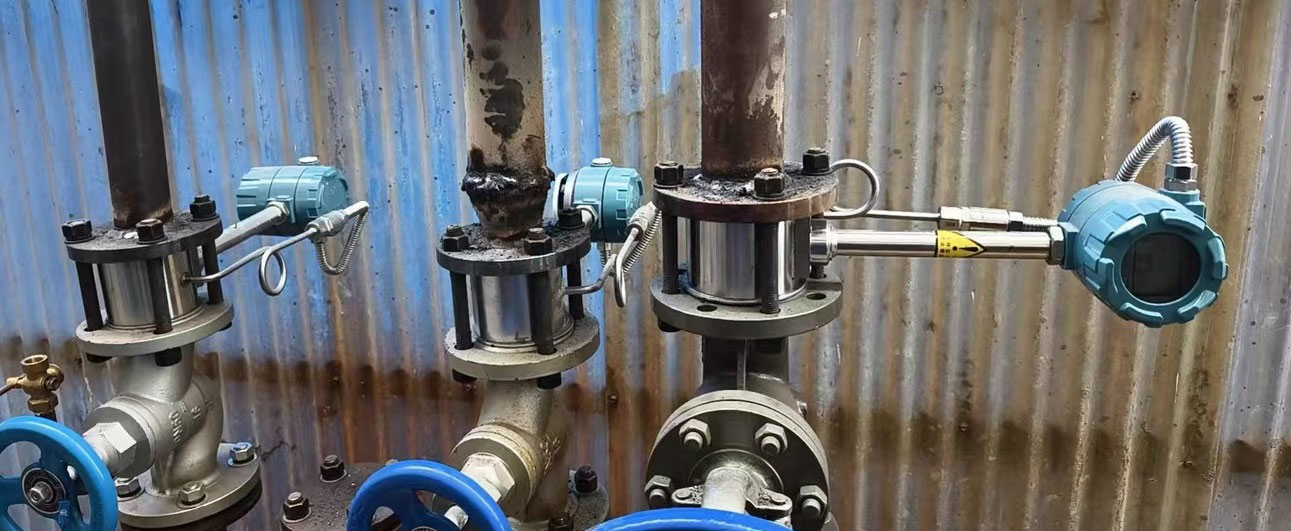

Utilisations courantes du débitmètre à vortex de 10 pouces
En pratique, les ingénieurs choisissent des débitmètres à vortex DN250 lorsque la tuyauterie est déjà en place et imposée par l'agencement de l'installation, et qu'ils recherchent une solution de mesure de débit capable de gérer des vitesses élevées sans générer de perte de charge excessive. Un débitmètre Coriolis de cette dimension représenterait un surcoût conséquent et exigerait une longueur droite importante entre brides. Le débitmètre à vortex évite ces deux contraintes.
| Fluide | Plage de débit standard (m3/h) | Plage de débit étendue (m3/h) |
| Liquide | 53 - 1 200 | 35 - 1 200 |
| Gaz / Vapeur | 530 - 10 600 | 350 - 12 400 |
Ces valeurs sont issues du corps STLU-G en ligne (à brides ou sur plaquette). La vitesse minimale du liquide dans toute la gamme n'est que de 0,21 m/s, garantissant un signal exploitable même en charge partielle sur une ligne surdimensionnée.

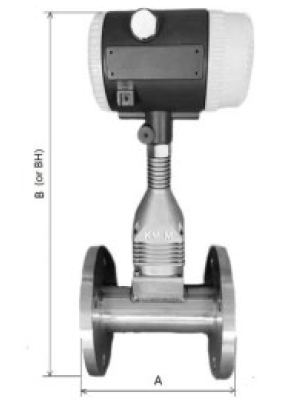

| Paramètre | Valeur |
| Longueur face à face (A) | 115 mm |
| entraxe des trous de boulons (B) | 298 mm |
| Hauteur, température normale (C1) | 630 mm |
| Hauteur, température élevée (C2) | 690 mm |
| Dimension / nombre de boulons | M24 x 12 |
Le corps et le corps de remplissage standard sont en acier inoxydable 304, avec possibilité d'opter pour l'inox 316 (code M1) dans les environnements corrosifs ou exigeant une pureté accrue. La pression nominale peut atteindre 45 MPa et la température de service 500 °C, même si la majorité des installations DN250 que nous rencontrons fonctionnent dans la plage standard de -40 à 350 °C.
débitmètre de vapeur DN 250 (10 pouces) à vortex

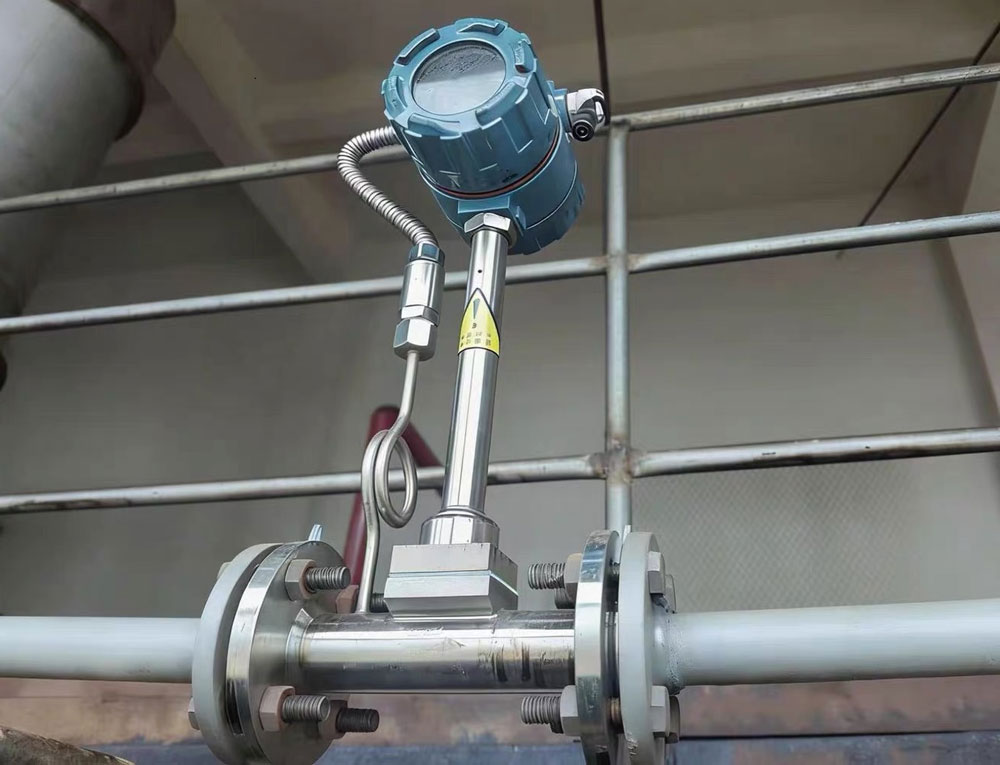

Mesure de vapeur saturée et surchauffée sur les collecteurs de distribution d'une installation. Dans les papeteries ou teintureries textiles d'Asie du Sud-Est, une conduite DN250 transporte fréquemment cette charge exacte. Le système Vortex maintient sa précision même en présence d'humidité dans la vapeur, à condition que le taux de siccité demeure supérieur à 85 %.
débitmètre à vortex de 10 pouces pour air comprimé
Réseaux d'air comprimé alimentant plusieurs ateliers, avec pour objectif la détection des fuites et la répartition des coûts par service plutôt qu'une facturation rigoureuse.
Mesure du débit de gaz naturel DN 250 (10 pouces) par débitmètre à vortex
Distribution de gaz naturel en limite d'usine ou à l'entrée de la chaufferie, en amont d'un poste de détente. Les sorties HART et Modbus RTU permettent au compteur de transmettre directement ses données vers un système de contrôle-commande (DCS), sans nécessiter de calculateur de débit supplémentaire.
Débitmètre d'eau de refroidissement DN250
Boucles de recirculation d'eau de refroidissement et d'eau de process dans les raffineries, les usines d'engrais et les grandes installations agroalimentaires, notamment lorsque le dosage des produits chimiques nécessite un signal de débit précis en amont.
Conduites de prise d'eau de mer et de transfert dans les projets côtiers du Moyen-Orient et d'Océanie, équipées de l'option acier inoxydable 316 en contact avec le fluide pour résister à l'exposition aux chlorures.
L'année dernière, une usine d'engrais en Indonésie recherchait un débitmètre pour mesurer la vapeur d'une unité de production d'ammoniac sur une conduite DN250 fonctionnant à 12 bar et 220 °C. L'installation utilisait auparavant un débitmètre à plaque à orifice couplé à un transmetteur de pression différentielle séparé. Le réétalonnage après chaque arrêt s'avérait particulièrement fastidieux. Nous avons proposé un débitmètre STLU-G avec sortie HART et compensation intégrée de température et de pression. La longueur droite disponible en amont n'était que de 18D, légèrement en deçà des 20D recommandés. Nous avons donc installé un conditionneur de débit pour garantir un profil d'écoulement optimal. Après redémarrage, les mesures ont parfaitement suivi le bilan énergétique de l'usine conformément aux prévisions. Le client a définitivement abandonné le réétalonnage de son ancien débitmètre à plaque à orifice.
Merci de nous communiquer le diamètre nominal de votre tuyauterie (DN), la nature du fluide, la pression de service (bar), la température (°C) ainsi que le débit requis (m³/h ou kg/h). Nous vous confirmerons rapidement la configuration STLU-G appropriée et les délais de livraison. N'hésitez pas à nous contacter par courriel : sales@silverinstruments.com.
nous vous répondrons dans 24 heures..
