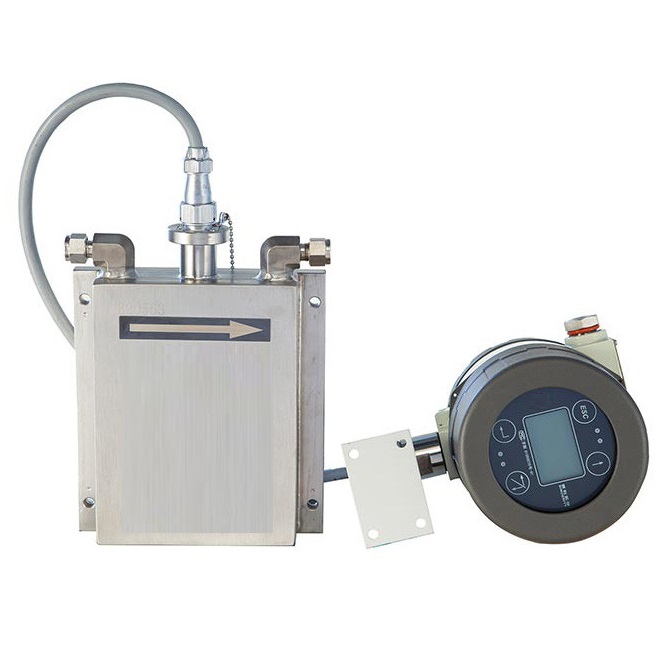

Un débitmètre cryogénique de 1 pouce signifie : un débitmètre de taille DN25 (un pouce) pour mesurer avec précision les fluides à des applications à très basse température de moins 273 °C.

Dans le domaine des mesures industrielles, lorsque la température chute brutalement jusqu'à -273 °C dans des environnements extrêmement froids, les débitmètres ordinaires sont souvent impuissants. Par exemple, un débitmètre à turbine pour liquides ne peut mesurer que des liquides à une température minimale de -20 °C. À cette époque, le débitmètre Coriolis ultra-basse température de 1 pouce est devenu l'outil privilégié des ingénieurs. Cet appareil, qui adopte des principes de mesure avancés, peut maintenir un fonctionnement stable dans des conditions extrêmes où la plupart des instruments gèleraient.

Pourquoi choisir le principe de Coriolis pour mesurer les milieux à très basse température ?

Le débitmètre Coriolis fonctionne en mesurant la force de Coriolis générée par le fluide dans un tube vibrant, qui est indépendante de la température du fluide, ce qui en fait un choix idéal pour la mesure de températures ultra-basses.

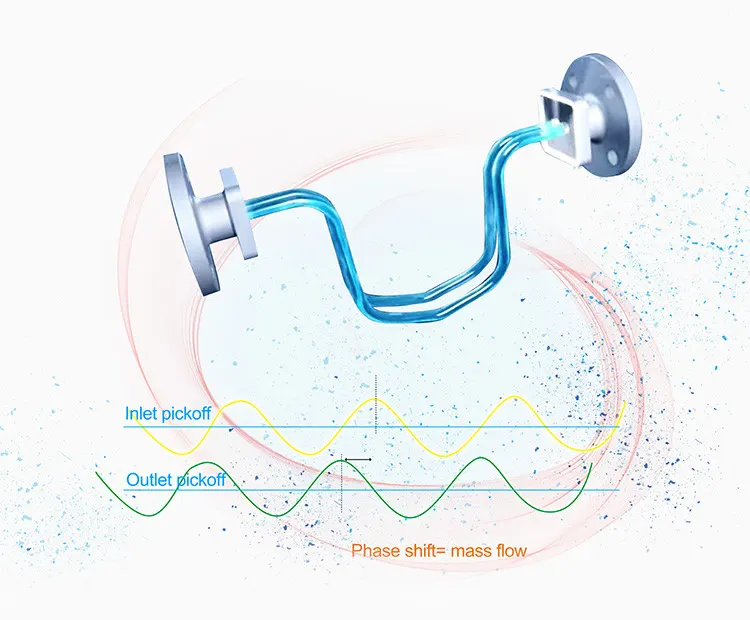

Comment fonctionne un débitmètre cryogénique de 1 pouce

Lorsque de l'azote liquide, du méthane liquide ou d'autres fluides s'écoulent dans un tube de mesure vibrant, le degré de distorsion du tube est proportionnel au débit massique, tandis que la fréquence de vibration reflète la masse volumique du fluide. Cette double capacité de mesure permet au débitmètre Coriolis de mesurer non seulement le débit, mais aussi de surveiller simultanément la masse volumique et la température du fluide.

Quels milieux à très basse température nécessitent ce débitmètre spécial ?

Un débitmètre Coriolis ultra-basse température de 1 pouce est couramment utilisé pour mesurer les fluides suivants :

- Gaz naturel liquéfié (GNL) : Le composant principal est le méthane liquide (LCH4), qui est à environ -162 °C et utilisé pour le stockage et le transport de l'énergie.
-Méthane liquide (LCH4) : -161,5 °C, utilisé comme carburant propre et matière première chimique
- Azote liquide (LN2) : -196 °C, utilisé dans la congélation des aliments, les applications médicales et industrielles
-Oxygène liquide (LOX) : -183 °C, utilisé dans les domaines médical et aérospatial
-Argon liquide : -186 °C, protection soudage et utilisation laboratoire
-Dioxyde de carbone liquide : -78,5 °C, transformation des aliments et systèmes d'extinction d'incendie
-Hydrogène liquide : -253 °C, carburant aérospatial et recherche sur les nouvelles énergies

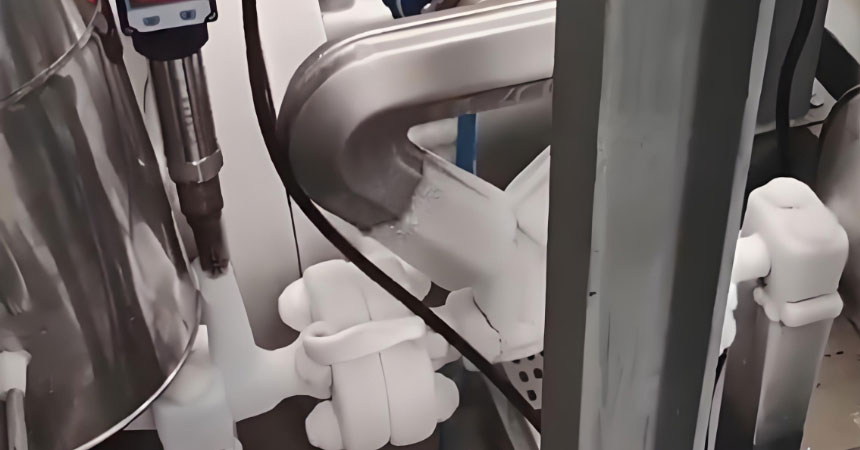

Ces fluides cryogéniques sont largement utilisés dans des domaines tels que les équipements de séparation d'air, les stations de ravitaillement en GNL, les systèmes de stockage et de transport du méthane, les laboratoires basse température, la fabrication de semi-conducteurs, les systèmes de carburant pour l'aérospatiale et les produits chimiques de spécialité. Par exemple, dans les stations de ravitaillement en GNL, un débitmètre ultra-basse température de 1 pouce peut répondre aux besoins de mesure du débit de méthane liquide sans entraîner de perte de pression excessive dans les pipelines.

Paramètres techniques clés du débitmètre à très basse température

Un débitmètre Coriolis ultra-basse température typique de 1 pouce présente généralement les indicateurs de performance suivants :

- Plage de débit pour débitmètre Coriolis DN25 (1 pouce) : 13 t/h, 7,96 lb/s, 217 kg/min,
- Plage de température : -273°C à +450°C (conception spéciale permettant d'atteindre des températures plus basses)
- Pression nominale : allant de ANSI 150 # à 1500 #, selon les exigences de l'application, peut être transformé en débitmètre haute pression , tel qu'une pression nominale de 1000 psi, 10000 psi.
- Niveau de précision : Débit massique ± 0,1%~0,5%, mesure de densité ± 0,0005 g/cm³
- Choix des matériaux : l'acier inoxydable 316L est le matériau principal, et un traitement d'étanchéité spécial est requis pour les applications au méthane liquide. Des matériaux sont également disponibles pour les pièces humides des capteurs ultra-basse température de 1 pouce, tels que l'Hastelloy, les alliages à haute teneur en nickel, les alliages de titane, le tantale, etc.
- Niveau de protection : généralement IP67, version antidéflagrante en option (particulièrement importante pour la mesure du méthane), silverinstruments.com dispose de fluides cryogéniques DN25 certifiés ATEX.
- Signal de sortie : 4-20 mA, impulsion, MODBUS, HART, Profibuds-DP etc.
- Alimentation requise : 24 V CC ou 220 V CA

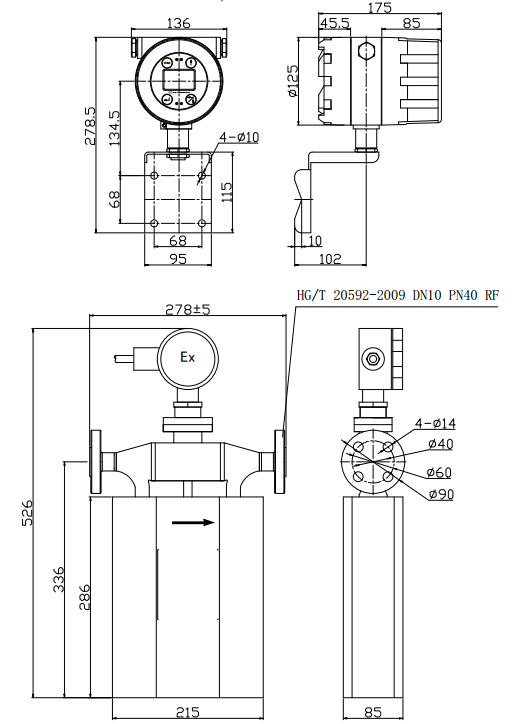

- Dessin pour débitmètre ultra-basse température de 1 pouce

Il est à noter que les modèles utilisés pour la mesure du méthane liquide accordent une attention particulière à la sécurité antidéflagrante (débitmètre massique certifié ATEX) et à l'étanchéité. Le tube de mesure adopte une paroi mince pour améliorer la sensibilité, et l'ensemble du capteur est doté d'une couche d'isolation sous vide pour empêcher toute pénétration de chaleur externe.

Avec le développement des énergies propres et des technologies de pointe, la demande de mesure de débit à très basse température ne cesse de croître. Le débitmètre Coriolis ultra basse température de 1 pouce devient un standard dans ces applications exigeantes grâce à son excellente précision et à sa fiabilité. Qu'il s'agisse d'assurer un ravitaillement précis en méthane liquide ou de mesurer les propergols à oxygène liquide pour les fusées, ces experts en mesure, qui n'ont pas peur du froid, jouent un rôle clé en toute discrétion.
